ADP165/ADP166均为超低静态电流、低压差线性调节器，工作电压为2.2 V至5.5 V，输出电流最高可达150 mA。 在150 mA负载下压差仅为120 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。

ADP165/ADP166经过专门设计，利用1 μF ± 30%小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。

ADP165/ADP166提供7个1.2 V 至3.3 V范围内的固定输出电压选项，以及1个可调输出选项。 ADP165还包括一个开关电阻，当LDO禁用时，该电阻自动使输出放电。 ADP166不包括输出放电功能，其余与ADP165完全相同。

短路和热过载保护电路可以防止器件在不利条件下受损。 ADP165/ADP166提供5引脚TSOT、6引脚LFCSP，以及4引脚、0.5 mm间距WLCSP三种小型封装，是适合各种便携式供电应用的最小尺寸解决方案。

应用

• 便携式和电池供电设备
• 后置DC-DC调节
• 便携式医疗设备
• WSN器件

• 超低静态电流
  -- IQ = 590 nA（0 µA 负载）
  -- IQ = 890 nA（1 µA负载）
• 低压差下保持超低静态电流（通过模式）：
  -- IQ_DROP = 720 nA（0 µA 负载）
  -- IQ_DROP = 1200 nA（1 µA负载）
• 在1 µF ± 30%陶瓷输入和输出电容下稳定工作
• 最大负载电流： ILOAD_MAX = 150 mA
• 输入电压范围： 2.2 V至5.5 V
• 低关断电流： 50 nA（典型值）

• 低压差： 120 mV（150 mA负载）
• 初始输出电压精度：±1%
• 在整个线路、负载与温度范围内的精度： ±3.5%
• 7种固定输出电压选项： 1.2 V至3.3 V
• 可调输出电压选项可以在1.2 V至4.2 V范围内进行设置
• 欲了解更多特性，请参考数据手册

ADP165ACBZ-1.2-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACBZ-1.8-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACBZ-2.2-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACBZ-2.3-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACBZ-2.85-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACBZ-3.0-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACBZ-3.3-R7，封装：4-Ball WLCSP (0.965mm x 0.965mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACPZN-1.2-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACPZN-1.8-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACPZN-2.3-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACPZN-3.0-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACPZN-3.3-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165ACPZN-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP165AUJZ-1.2-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

ADP165AUJZ-1.8-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

ADP165AUJZ-2.3-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

ADP165AUJZ-3.0-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

ADP165AUJZ-3.3-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

ADP165AUJZ-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

EVAL-ADP165-166：ADP165Z-REDYKIT/ADP166Z-REDYKIT

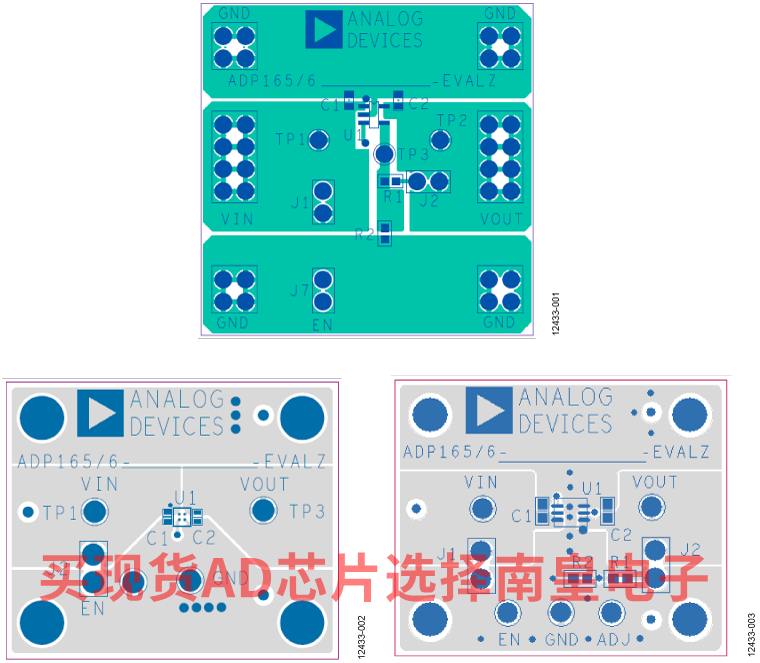

ADP165/ADP166评估板用于演示ADP165/ADP166系列线性稳压器的功能。

使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

ADP165/ADP166线性稳压器的完整技术规格参见ADI公司的ADP165/ADP166数据手册。使用评估板时，应同时参阅数据手册和本用户指南。

---

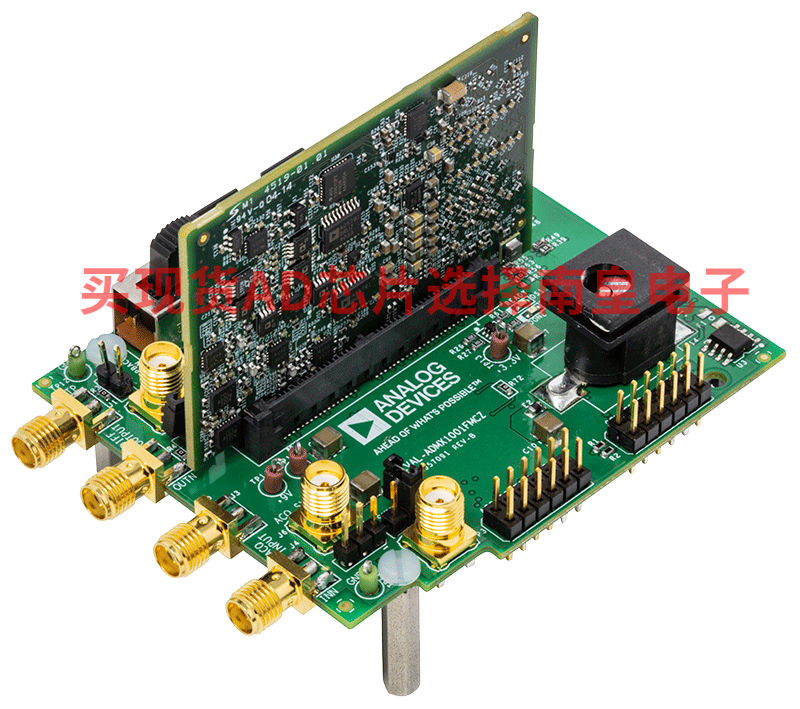

EVAL-ADMX1002：低失真信号发生器测量模块
