The ADP124/ADP125 均为低静态电流、低压差线性调节器，采用2.3 V至5.5 V输入电压工作，提供最高达500 mA的输出电流。驱动500 mA负载时压差仅为130 mV；低压差特性不仅可提高功效，而且能使器件在较宽的输入电压范围上工作。

500 mA负载时静态电流低至210 μA，因此ADP124/ADP125适合电池供电的便携式设备使用。ADP124可提供1.75 V至3.3 V范围内的31种固定输出电压。ADP125是ADP124的可调版本，可通过外部分压器在0.8 V至5.0 V范围内设置输出电压。ADP124/ADP125经过专门设计，利用1 μF小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。

ADP124/ADP125具有内部软启动功能，启动时间恒定为350 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。这些器件采用8引脚裸露焊盘MSOP封装。与标准MSOP封装相比，裸露焊盘MSOP封装的热阻(θJA)更低。这使得ADP124/ADP125能够满足各种便携式应用的需要，同时可将结温升幅降至低点。

应用

• 数码相机和音频设备
• 便携式电池供电设备
• 自动抄表(AMR)仪表
• GPS和定位管理单元
• 医疗仪器
• 负载点电源

• 输入电压范围：2.3 V至5.5 V
• 输出电流：500 mA（最大值）
• 固定和可调输出电压版本
• 初始精度：1%
• 多达31种固定输出电压选项，范围从1.75 V至3.3 V
• 极低压差：130 mV

• 低静态电流：45 μA
• 低关断电流：< 1 μA
• 出色的PSRR性能：60 dB (100 kHz)
• 出色的负载/线路瞬态响应
• 针对1.0 μF小陶瓷电容进行优化
• 欲了解更多特性，请参考数据手册

ADP124ACPZ-1.8-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.5（1000+个）

ADP124ACPZ-2.8-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.5（1000+个）

ADP124ACPZ-2.9-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.5（1000+个）

ADP124ACPZ-3.0-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.5（1000+个）

ADP124ACPZ-3.3-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.5（1000+个）

ADP124ARHZ-1.8-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.75（1000+个）

ADP124ARHZ-2.5-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.68（1000+个）

ADP124ARHZ-2.7-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.75（1000+个）

ADP124ARHZ-2.8-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.75（1000+个）

ADP124ARHZ-2.85-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.75（1000+个）

ADP124ARHZ-2.9-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.75（1000+个）

ADP124ARHZ-3.0-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.68（1000+个）

ADP124ARHZ-3.3-R7，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：0.75（1000+个）

EVAL-ADP124：ADP124评估板

该产品拥有特定电压的单独评估板，还包括一些特定的特性以及RedyKit。RedyKit提供两种装配完善且经过测试的评估板，以及适用于IC调节器的全套产品（电压）选项，可以简化产品评估。套件中所有IC选项均分类存放，每个抗静电拉链袋上都清楚地印着ADI产品型号。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

---

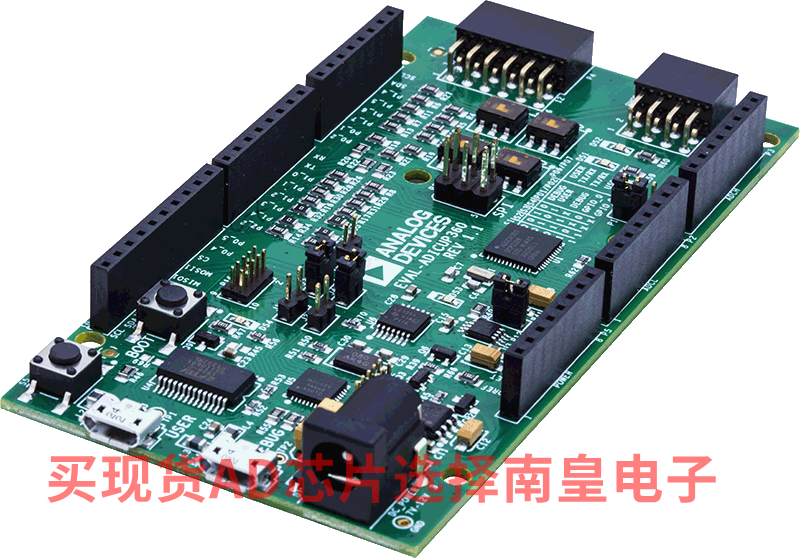

EVAL-ADICUP360：Arduino兼容ARM Cortex-M3开发平台

EVAL-ADICUP360是一款尺寸兼容Arduino和PMOD的开发板。 该板使用基于Eclipse的开源交互式开发环境(IDE)，可免费下载。 该平台包含许多硬件和软件示例项目，使客户可以使用随附的完整生态系统更轻松地原型制作/创建系统和解决方案。

EVAL-ADICUP360使用ADuCM360 Arm Cortex-M3处理器作为板上主要器件。 它片上集成了双通道24位Σ-Δ型转换器，使其极为灵活，适合模拟和数字应用。
