ADP122/ADP123均为低静态电流、低压差线性调节器，采用2.3 V至5.5 V输入电压工作，能够提供高达300 mA的输出电流。驱动300 mA负载时压差仅为85 mV；低压差特性不仅可提高效率，而且能使器件在宽输入电压范围工作。

满载时静态电流低至170 μA，因此ADP122非常适合电池供电的便携式设备使用。

ADP122可提供1.75 V至3.3 V范围内的31种固定输出电压选项。ADP123是ADP122的可调版本，可通过外部分压器在0.8 V至5.0 V范围内设置输出电压。

ADP122/ADP123经过专门设计，利用1 μF小陶瓷输入和输出电容便可稳定工作，符合高性能、空间受限应用的要求。ADP122/ADP123具有内部软启动功能，启动时间恒定为350 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP122/ADP123采用5引脚小型TSOT封装，和6引脚LFCSP封装，是适合各种便携式应用的小尺寸解决方案。

应用

• 数码相机和音频设备
• 便携式和电池供电设备
• 自动抄表(AMR)
• GPS和位置管理单元
• 医疗仪器
• POS设备

• 输入电压范围：2.3 V至5.5 V
• 输出电流：300 mA（最大值）
• 固定和可调输出电压版本
• 极低压差：85 mV（300 mA负载）

• 低静态电流：45 µA（空载）
• 低关断电流：<1 μA
• 初始精度：精度：±1%
• 欲了解更多特性，请参考数据手册

ADP123ACPZ-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.39（1000+个）

ADP123AUJZ-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.42（1000+个）

EVAL-ADP123：ADP123评估板

这些评估板用于演示线性调节器ADP123的功能。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。

---

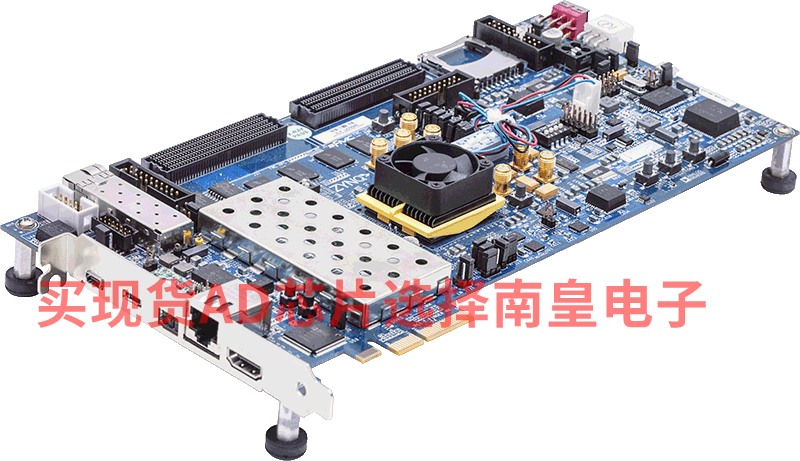

EVAL-TPG-ZYNQ3：Xilinx Zynq-7000全面可编程SoC评估套件

针对JESD204B进行优化的Zynq-7000全面可编程SoC评估套件提供用于许多RadioVerse系列宽带收发器评估板的数据采集平台。12 V单电源同时为Zynq和RadioVerse评估板供电。数据采集平台通过各种接口标准与RadioVerse评估板接口，包括JESD207和JESD204B。Zynq评估系统上的JESD204B接口支持最高达12.5 Gbps的通道速率。通过各种接口选项，可将该评估套件与PC监视器、键盘和鼠标以及运行收发器评估或制作软件包原型的PC接口。

下表对ZC706和EVAL-TPG-ZYNQ3进行了比较。

板 FPGA产品型号 速度等级 封装类型 支持的GTX速度(Gb/s) 支持的收发器评估平台td> ZC706 XC7Z045 FFG 900 -2 -2 FF 10.3125 AD9371、AD9375 EVAL-TPG-ZYNQ3 XC7Z045 FFG 900 -3 -3 FF 12.5 AD9371、AD9375、ADRV9009、ADRV9008-1/-2
