ADP1032 是一款高性能隔离式微功耗管理单元 (PMU)，它将隔离式反激稳压器和直流/直流稳压器结合在一起，提供两个隔离的电源轨。此外，ADP1032 包含四个高速串行外设接口 (SPI) 隔离通道和三个通用隔离器，适用于需要低功耗和小解决方案尺寸的通道对通道隔离应用。ADP1032 适合在 4.5 V 至 60 V 的输入电压范围内运行，它可为 VOUT1 生成 6 V 至 28 V（可调版本）或 24 V（固定版本）的隔离输出电压，为 VOUT2 生成 5.15 V、5.0 V 或 3.3 V 的工厂可编程电压。

默认情况下，ADP1032 反激稳压器在 250 kHz 的开关频率下运行，而降压稳压器在 125 kHz 的频率下运行。

两个稳压器相互相移以降低电磁干扰 (EMI)。ADP1032 可以在 350 kHz 至 750 kHz 的频率范围内由外部振荡器驱动，以便于在敏感应用中进行噪声过滤。

ADP1032 中集成的数字隔离器使用 ADI 公司的 iCoupler 芯片级变压器技术，已针对低功耗和低辐射发射进行优化。ADP1032 采用 9 mm × 7 mm 41 引脚 LFCSP 封装，适合在 −40°C 至 +125°C 的结温范围内运行。

• 宽输入电源电压范围：4.5 V 至 60 V
• 集成式反激电源开关
• 生成两个充分调节的隔离式独立输出
  • VOUT1：24 V 或 6 V 至 28 V
  • VOUT2：3.3 V、5.0 V 或 5.15 V
• 使用 1:1 比率的变压器简化变压器设计
• 适用于反激和降压稳压器的峰值电流限制和 OVP
• 精密启用输入和电源正常输出
• 可通过 SYNC 输入调整开关频率
• 每个稳压器的内部补偿和软启动控制
• 高速低传播延迟 SPI 信号隔离通道
• 三个 100 kbps 通用隔离式数据通道

• 41 引脚 9 mm × 7 mm LFCSP 外形尺寸可实现小巧的解决方案总体尺寸
• 工作结温范围为 −40°C 至 +125°C
• 安全和监管审批（申请中）
• CISPR11 B 级辐射发射
  • UL 认证：2500 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A
  • 从属器件、主器件和现场电源域之间 300 V rms 的基本绝缘（IEC 61010-1，申请中）
  • VDE 合规证书
  • DIN V VDE 0884-10 (VDE 0884-10):2006-12
  • VIORM = 565 VPEAK

ADP1032ACPZ-1-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.81（1000+个）

ADP1032ACPZ-2-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.81（1000+个）

ADP1032ACPZ-3-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.81（1000+个）

ADP1032ACPZ-4-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.7（1000+个）

ADP1032ACPZ-5-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.7（1000+个）

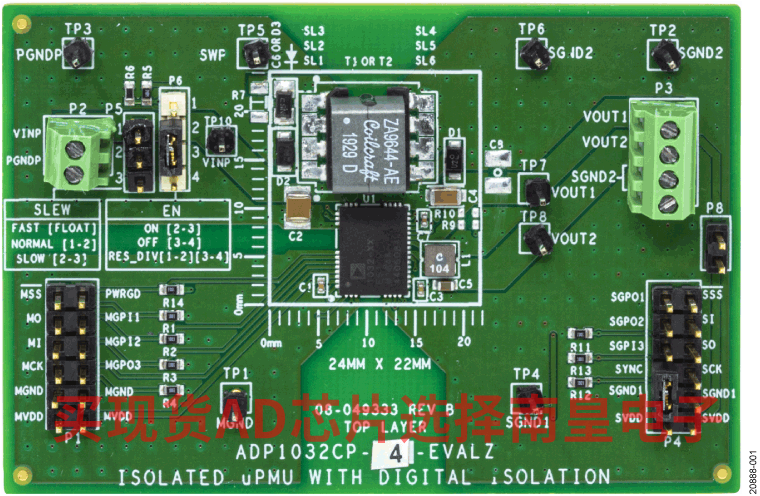

ADP1032CP-EVALZ：评估 ADP1032 两通道隔离式微功耗管理单元

ADP1032CP-x-EVALZ（其中 x 表示 1 至 5 的套件型编号）可用于演示 ADP1032 直流/直流转换器和隔离式数据通道的功能。

可以使用该板来评估简单套件测量，例如电源电压调整率、负载调整率和效率。还可评估隔离式数字通道的性能。可以演示套件特性，包括振荡器同步、软启动、电源正常监控、时序监控和压摆率控制。

有关直流/直流转换器和隔离式数据通道的详细信息，请参阅 ADP1032数据手册。
