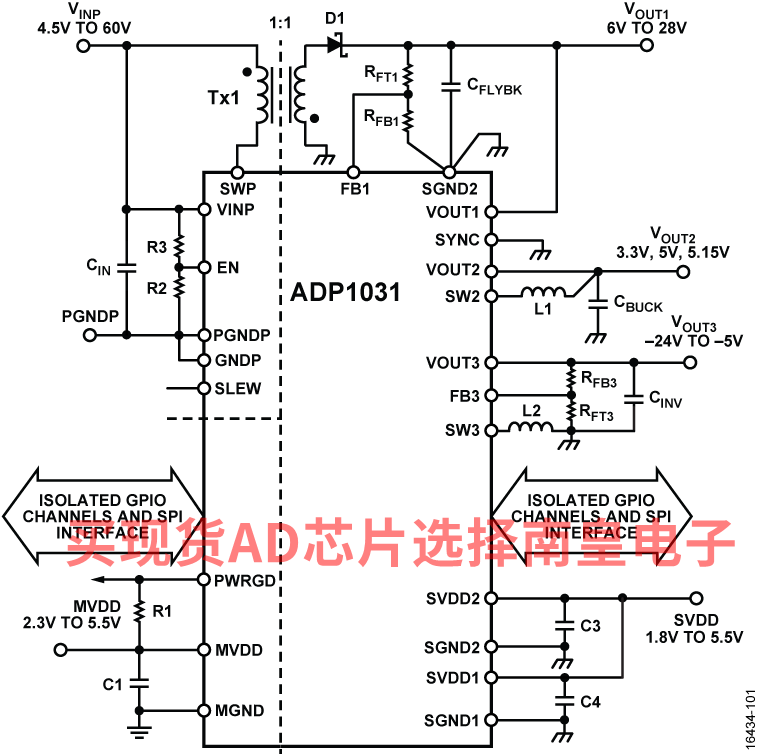

ADP1031 是一款高性能隔离式微功耗管理单元 (PMU)，它将隔离式反激直流/直流稳压器、反相直流/直流稳压器和降压直流/直流稳压器结合在一起，提供三个隔离的电源轨。此外，ADP1031 包含四个高速串行外设接口 (SPI) 隔离通道和三个通用隔离器，适用于需要低功耗和小解决方案尺寸的通道对通道隔离应用。

ADP1031 适合在 +4.5 V 至 +60 V 的输入电压范围内运行，它可为 VOUT1 生成 +6 V 至 +28 V（可调版本）或 +21 V 和 +24 V（固定版本）的隔离输出电压，为 VOUT2 生成 +5.15 V、+5.0 V 或 +3.3 V 的工厂可编程电压，并可为 VOUT3 生成 −24 V 至−5 V 的可调输出电压。

默认情况下，ADP1031 反激稳压器在 250 kHz 的开关频率下运行，而降压和反相稳压器在 125 kHz 的频率下运行。所有三个稳压器均相互相移以降低电磁干扰 (EMI)。ADP1031 可以在 350 kHz 至 750 kHz 的频率范围内由外部振荡器驱动以便于在敏感应用中进行噪声过滤。

ADP1031 中集成的数字隔离器使用 ADI 公司的 iCoupler 芯片级变压器技术，已针对低功耗和低辐射发射进行优化。

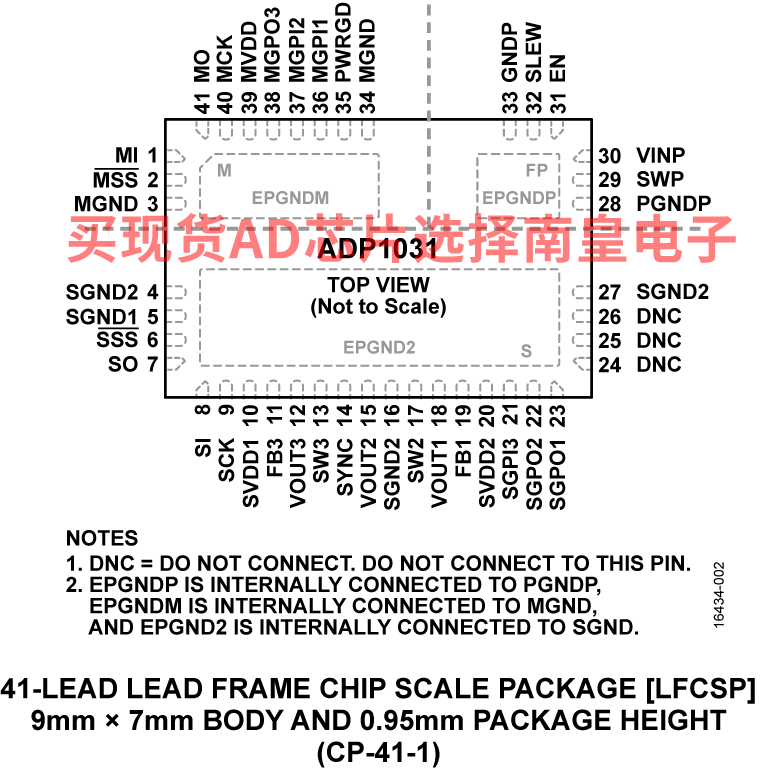

ADP1031 采用 9 mm × 7 mm 41 引脚 LFCSP 封装，适合在 −40°C 至 +125°C 的结温范围内运行。

应用

• 工业自动化和过程控制
• 仪器仪表和数据采集系统
• 数据和电源隔离

• 宽输入电源电压范围：4.5 V 至 60 V
• 集成式反激电源开关
• 生成隔离式独立双极输出和工厂可编程降压输出
• • VOUT1：21 V、24 V 或 6 V 至 28 V
  • VOUT2：5.15 V、5.0 V 或 3.3 V
  • VOUT3：−24 V 至 −5 V
• 使用 1:1 比率的变压器简化变压器设计
• 适用于反激、降压和反相稳压器的峰值电流限制和 OVP
• 精密启用输入和电源正常输出
• 可通过 SYNC 输入调整开关频率
• 每个稳压器的内部补偿和软启动控制
• 高速低传播延迟 SPI 信号隔离通道
• 三个 100 kbps 通用隔离式数据通道

• 9 mm × 7 mm LFCSP 外形尺寸可实现小巧的解决方案总体尺寸
• 工作结温范围为 −40°C 至 +125°C
• 符合 CISPR11 B 级辐射发射限制
• 安全和监管审批（申请中）
  • UL 认证：2500 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收通知 5A
    • 从属器件、主器件和现场电源域之间 300 V rms 的基本绝缘（IEC 61010-1，申请中）
  • VDE 合规证书
    • DIN V VDE 0884-10 (VDE 0884-10):2006-12
    • VIORM = 565 VPEAK

ADP1031ACPZ-1，封装：LFCSP:LEADFRM CHIP SCALE，包装形式及数量：托盘，260，工作温度：40 to 125C，AD官网报价：6.53（100-499个）；5.89（1000+个）

ADP1031ACPZ-1-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.89（1000+个）

ADP1031ACPZ-2，封装：LFCSP:LEADFRM CHIP SCALE，包装形式及数量：托盘，260，工作温度：40 to 125C，AD官网报价：6.53（100-499个）；5.89（1000+个）

ADP1031ACPZ-2-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.89（1000+个）

ADP1031ACPZ-3，封装：LFCSP:LEADFRM CHIP SCALE，包装形式及数量：托盘，260，工作温度：40 to 125C，AD官网报价：6.53（100-499个）；5.89（1000+个）

ADP1031ACPZ-3-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.53（100-499个）；5.89（1000+个）

ADP1031ACPZ-4，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.7（1000+个）

ADP1031ACPZ-4-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.7（1000+个）

ADP1031ACPZ-5，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.7（1000+个）

ADP1031ACPZ-5-R7，封装：41-Lead LFCSP (9mm x 7mm)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.34（100-499个）；5.7（1000+个）

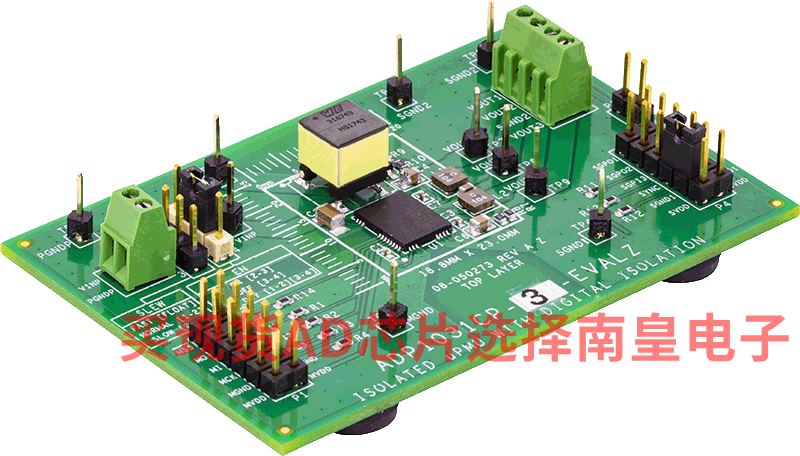

ADP1031CP-EVALZ：ADP1031 评估板

ADP1031CP-EVALZ 是一款功能完备的评估板，用于演示 ADP1031 直流/直流转换器和隔离式数据通道的功能。

用户可以使用该评估板来评估 ADP1031 套件测量，例如电源电压调整率、负载调整率和效率。该板还可帮助评估隔离式数字通道的功能。可以在该评估板上演示套件特性，包括振荡器同步、软启动、电源正常监控、时序监控和压摆率控制。

评估套件中的每个板型号都有不同的输出配置。套件中只包含一个板型号，但用户可以从五种不同的板型号中进行订购以适合其应用需求。

有关直流/直流转换器和隔离式数据通道的详细信息，请参阅 ADP1031 数据手册。

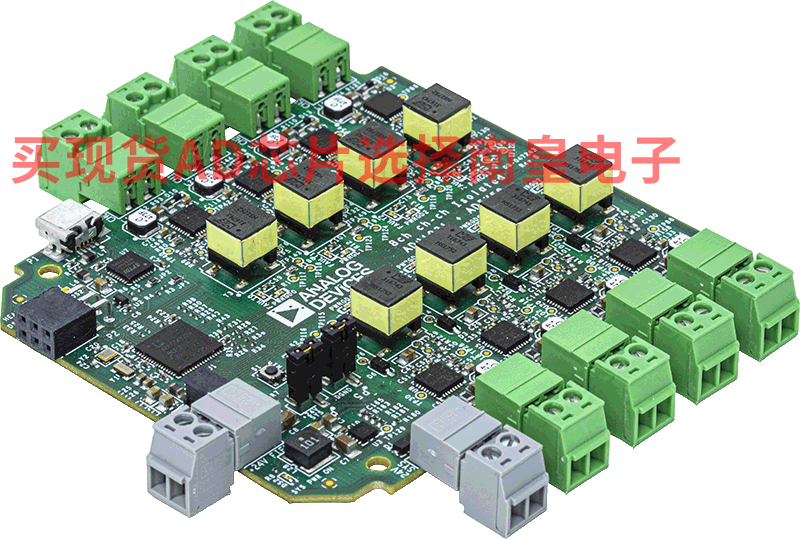

DEMO-AD5758-AO8Z：AD5758 + ADP1031 八通道模拟输出模块-演示平台

DEMO-AD5758-AO8Z 板演示了系统级概念，其中 AD5758 和 ADP1031 一起使用，以实现紧凑的八通道、通道间隔离的模拟输出（AO）模块。该模块旨在在各种工作条件下耗散小于 2 W 的最坏情况功耗。
