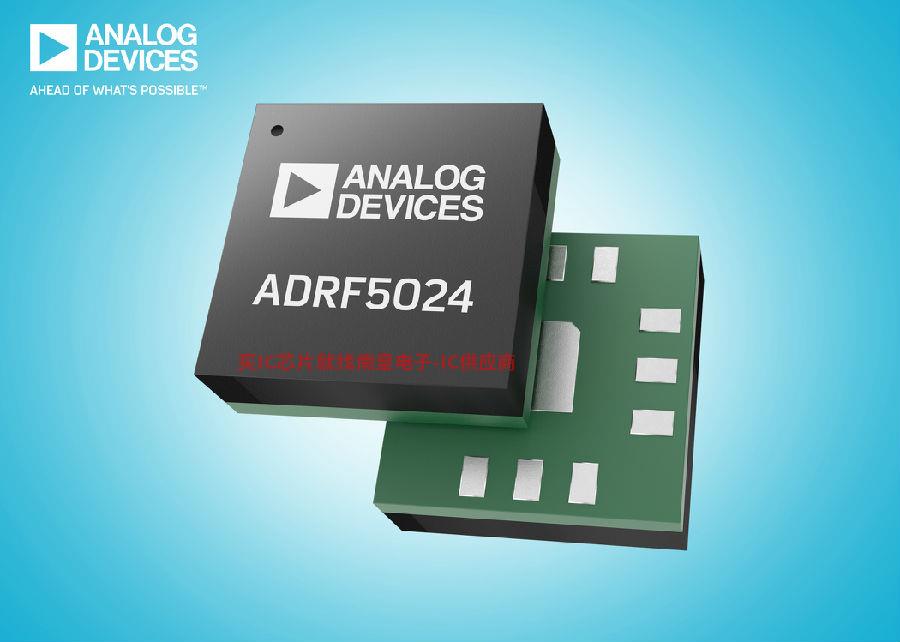

2018年6月8日Analog Devices, Inc. (AD) 今天宣布推出先进绝缘硅片 (SOI) 技术的44 GHz单刀双掷 (SPDT) 开关产品ADRF5024和ADRF5025。这两个新开关都是宽带产品,ADRF5024和ADRF5025分别在100 MHz至44 GHz、9 kHz至44 GHz在范围内提供平坦的频率响应,其可重复性优于1.7 dB插入损耗和35 dB通道间隔。在直通和热切换的条件下,两者AD中文官网所有设备均支持27 dBm功率处理。新开关采用紧凑可靠的2.25 mm x 2.25 mm表贴包装技术 (SMT) 与包装兼容,电气性能超过现有解决方案,这将是射频(RF)与微波设计专家一起,节省偏置功率,消除外围元件,实现多个系统的高度集成,如相控阵列、便携式仪器仪表、高分辨率人体扫描仪、新兴5G新一代毫米波通信基础设施与高轨星座卫星网络。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
· 查看产品页面、下载数据手册、申请样品和订购评估板:
www.analog.com/cn/ADRF5024
www.analog.com/cn/ADRF5025
了解AD公司RF开关产品系列:
www.analog.com/cn/products/rf-microwave/rf-switches.html
通过在线技术支持社区EngineerZone 联系工程师和AD产品专家:
https://ezchina.analog.com/community/rf
ADRF5024和ADRF5025采用固有反射架构,工作温度范围为 –40°C 至105°C 。所有引脚都有强静电放电 (ESD) 保护装置标称电源电压 ±3.3 V,电流低于120 μA (典型值)。设备采用标准正逻辑控制电压,简化接口设计。
ADRF5024和ADRF5025是基于PIN二极管对应器件的理想替代品,由于不需要外部元件生成或匹配偏置,其信号引脚在内部偏置 (GND) 基准,所以不需要直流 (DC) 阻断电容器。
ADRF5024年针对速度低于100 ns、边缘速率为2 ns优化了快速开关应用,ADRF5025针对的是低至9 kHz优化了低频特性的超宽带应用。这两个设备的其他特性相同,因此可以相互替代,并且可以在相同的印刷电路板上使用 (PCB) 互换尺寸。

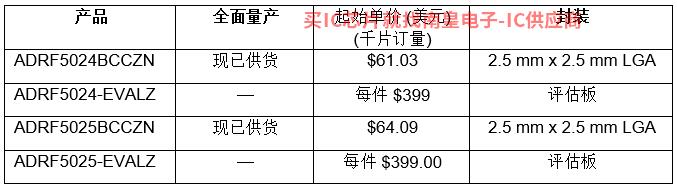

价格与供货
