异步DC-DC升压转换器(包括续流二极管)还能实现低辐射吗?
(2025年3月30日更新)

本文试图展示带分立式续流二极管的异步转换器

简介


同步Silent Switcher转换器

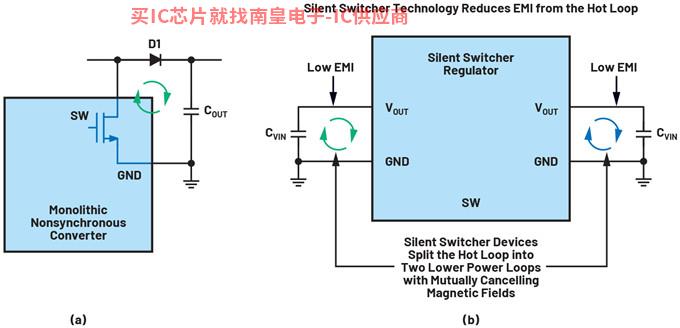

硅芯片1中集成同步开关及其独特布局Silent Switcher转换器秘密的一部分。板载(集成)开关可以形成非常小的热回路,帮助尽可能减少辐射。但这可能会导致成本增加,并非所有应用程序都需要同步开关。如果只将单个电源开关集成到硅芯片中,并且可以依靠外部低成本分立续流二极管作为第二开关,则开关转换器的成本将降低。这种做法在低成本转换器中很常见,但如果低辐射很重要,还能吗?


带分立式续流二极管的异步转换器仍能实现低辐射。如果在设计中特别注意热回路的布局dV/dt如果开关边缘速率较低,则有可能使用异步转换器EMI开关应用。在展频(SSFM)需要采取额外的措施来减少辐射。例如,单芯片开关稳压器LT3950 60 V、1.5 A异步LED驱动器和LT8334 40 V、5 A异步升压转换器,每个设备都集成了单个低端电源开关,但它们依赖于外部连续二极管,仍然可以实现低辐射!它的工作原理是什么?



结论

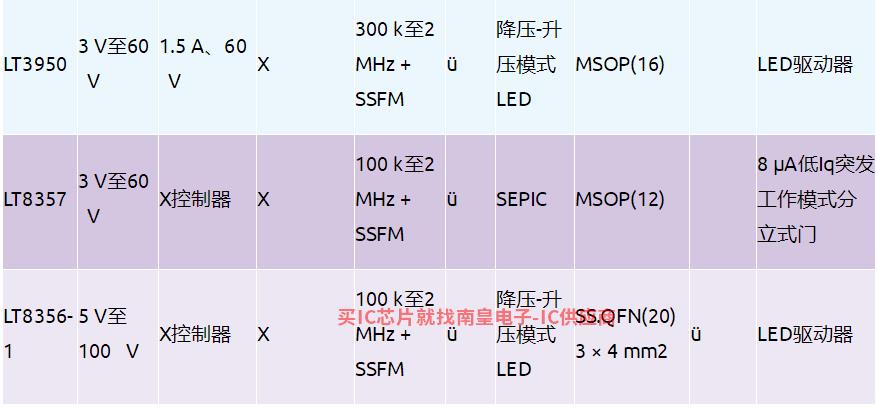

同步Silent Switcher低辐射应用可用于异步单芯片开关稳压器。超高性能Silent Switcher异步升压转换器的成本低于转换器。第二个开关被低成本续流二极管取代,在高压下具有一定的优势,可以灵活重新配置SEPIC。当功率开关边缘速率控制良好,提供有限的振铃时,小塑料包装和PCB精心设计的小型热开关回路区域提供低辐射。这些特征应低于其他特征EMI特性(例如SSFM和EMI滤波器)组合。即使在高功率升压控制器中,栅极驱动控制也有助于降低和平开关边缘,实现低辐射。请特别注意热回路的最佳顶层布局,明智选择DC-DC实现低辐射设计的转换器。AD低公司推出EMI升压转换器系列可能正好满足您的需求。


参考资料


1 Steve Knoth,模拟对话,第53卷第4期,2AD一级代理019年10月。


作者简介


Keith Szolusha是AD该公司的应用总监位于加州圣克拉拉。自2000年起,Keith任职于BBI Power Products Group,重点关注升压、降压、升压LED驱动产品也管理电源产品部EMI室。他毕业于马萨诸塞州剑桥麻省理工学院(MIT),1997年获电气工程学士学位,1998年获电气工程硕士学位,专业从事技术写作。联系方式:keith.szolusha@analog.com。


Kevin Thai是AD在加州圣克拉拉工作的公司应用工程师。他任职于CTL Power Products Group,负责监督单芯片升压产品系列等升压、降压、升压和LED驱动产品。2017年获加州理工大学电气工程学士学位,2018年获加州大学洛杉矶分校电气工程硕士学位。联系方式:kevin.thai@analog.com。


作者:Keith Szolusha,AD 应用总监 Kevin Thai,AD 应用工程师
