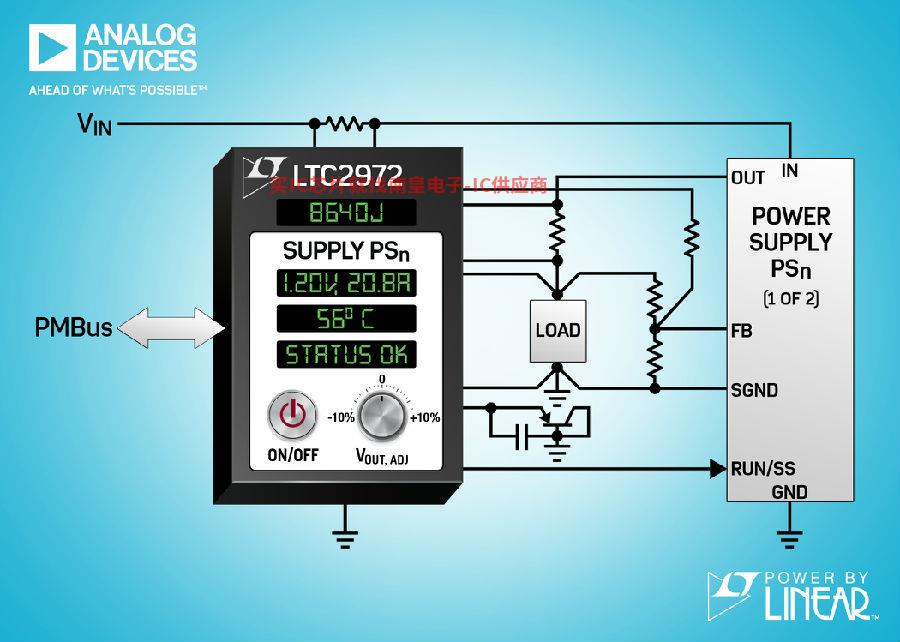

AnalogDevices,Inc.(AD)宣布推出PowerbyLinear的LTC该装置是一种双通道电源系统管理器,可监控中间总线输入到负载点(POL)转换器的电流、功率和能耗。监控电路板的功率和能量使用是管理、优化和降低功耗的第一步,旨在降低服务器框架和数据中心的冷却和实际程序成本。LTC2972通过一个PMBus界面方便地提供输入能耗(以焦耳为单位报告)和运行时间的信息,并为主机分担繁重的轮询和计算任务。当与POL结合输出电压、电流和功率的数字测量,LTC2972可实现对电源系统转换效率的长期监控。LTC2972为FPGA、ASIC和DSP电路板上的电源系统增加了基于软件的综合监控功能,加快了产品上市过程,提高了系统的可靠性,优化了电路板的能耗。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
该装置0.25%未调整误差(TUE)同类最佳16位模数转换器(ADC)微调、调节和监测电源输出电压,从而提高电路板的产量和长期性能。电源输出电流采用检测电阻器DCR或电源的IMON输出测量。电源排序、监控和EEPROM故障记录是内置的。故障触发EEPROM简化黑匣子记录功能AD官方代理故障分析也为未来的系统改进提供了深入的信息。每个通道都有良好的可编程电源或通用输入/输出(GPIO)引脚。LTC2972与其他电源系统管理器连接,可协调2个以上电源轨的排序和故障管理。该器件提供的PMBus用于灵活设置电源系统和数据回读的兼容命令。配置在LTpowerPlay在开发环境中完成,支持一切PowerbyLinear电源系统管理(PSM)器件。一旦设置完成,可以独立运行,而不需要软件编码。
LTC2972规定在0°C至70°C商用温度范围及40°C至105°C在工业温度范围内工作,44引脚6mmx7mmQFN包装。可通过设备样品和评估电路板。AD网站或联系AD查询当地办事处的细节。
特性概要:LTC2972
·数字管理两个电源
·在目标电压值0.25%以内调整或修整电源裕度的准确性
·通过I2C/SMBus发送数字接口PMBus兼容命令
·用于记录配置和黑匣子故障ECC功能的EEPROM
·由LTpowerPlayGUI提供支持
·电源排序器─基于时间,级联支持跟踪
·具0.25%TUE的16位ADC监控并获取以下遥测信息:
o输入电源轨:电压、电流、功率和能耗
o两个电源输出:电压、电流和功率
o设备和两个外部温度
·监察OV/UV窗口门限:输入电压、两个电源电压和两个外部温度
·具可编程去毛刺干扰延迟的可配置电源良好输出引脚
·跨多个ADPSM设备协调排序和故障管理
·无需额外软件即可独立运行
·可编程看门狗定时器
·采用3.3V或4.5V至15V电源供电
·–40°C至105°C工作温度范围
·44引脚6mm×7mmQFN封装
