RF揭示:散射参数及类型
(2025年4月26日更新)

本文延续了以前的一系列短文,旨在为非RF

问题AD代理:


S参数是什么?主要类型是什么?


答案:


S参数描述了RF其主要类型包括小信号、大信号、脉冲、冷模式和混合模式S参数。


引言


本文延续了以前的一系列短文,旨在为非RF工程师讲解RF其中一些RF文章如下:RF揭秘-了解波反射。 ,讨论了波反射;如何轻松选择正确的频率生成器件RF在信号链中发挥作用的频率生成器件的主要类型。


这一次,我们将介绍任何描述RF散射参数(或S参数)是组件中需要使用的最基本术语之一。然而,与许多其他关于该主题的文章不同,本文不仅关注S参数的基本定义,而且简要总结了它RF主要类型常用于工程。


基本定义

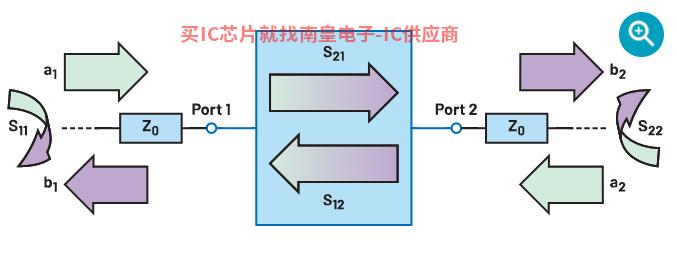

S参数量化了RF能量是如何通过系统传播的,因此包含关于其基本特征的信息。使用S参数可以使最复杂RF该设备表示为一个简单的N端口网络。图1显示了一个双端口不平衡网络的例子,可以用来表示许多标准RF元件,例如RF放大器、滤波器或衰减器等。


图2.双端口平衡RF散射矩阵网络及其混合模式


本矩阵中混合模式S参数的下标使用以下命名协议:b模式、a模式、b前两种描述响应端口模式的端口和a端口(b激励端口的模式)和模式(a模式),后两个指定这些端口的索引号,b端口对应响应端口,a激励端口对应端口。由下标定义端口模式,d表示差分模式,c表示共模模式。然而,在平衡端口和不平衡端口衡端口的情况下,混合模式S矩阵还会有其他元素,下标S描述单端口获得的量。我们不仅可以确定混合模式散射参数RF设备的基本参数,如回报损耗或增益,也可以确定用于表示差异电路性能的关键质量因素,如共模抑制比(CMRR)、幅度不平衡和相位不平衡。


结论


本文介绍了散射参数的基本定义,并简要讨论了其主要类型。S可用于描述参数RF不同频率和信号不同功率水平的基本特性。RF应用程序的开发高度依赖于描述RFS参数数据的总体结构和组成部分。RF工程师测量或依赖现有的S参数数据,通常被称为存储Touchstone或SNP在文件的标准文本文件中。当今市场大多常用RF所有设备都有免费文件。


AD公司提供丰富的集成RF可满足广泛应用中各种严格要求的设备组合。RF工程师并简化目标应用的开发过程,AD公司围绕RF技术提供完整的生态系统,包括各种生态系统RF产品的散射参数, 设计工具、模拟模型、参考设计、快速原型制作平台和论坛。


参考资料


1David Pozar。Microwave Engineering,第四版。Wiley,2011年。


2Michael Hiebel。Fundamentals of Vector Network Analysis。Rohde & Schwarz,2007年。


3“Pulsed Measurements Using Narrowband Detection and a Standard PNA Series Network Analyzer”。Keysight Technologies,2017年12月。
