每个PA能处理的压缩程度有自己的规范。虽然通常在数据手册中提供P-1dB数据，但实际上，仍建议对DPD确保压缩点位于P-1dB。通过DPD用户可以查看基于捕获数据的软件AM/AM观察压缩点和曲线P-1dB接近程度。

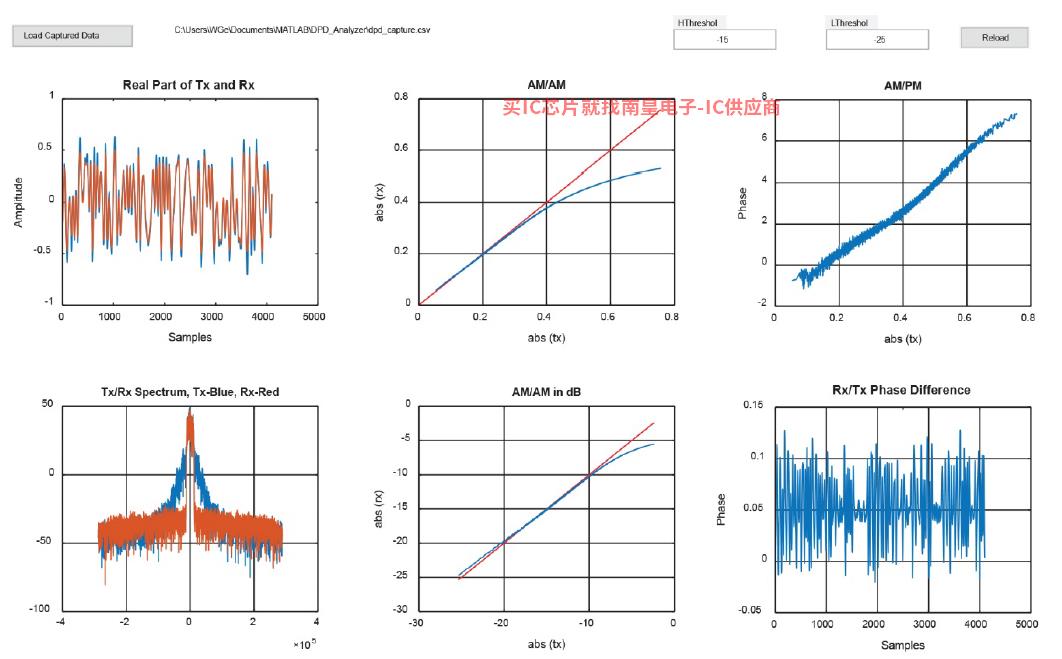

图18.PA过载数据

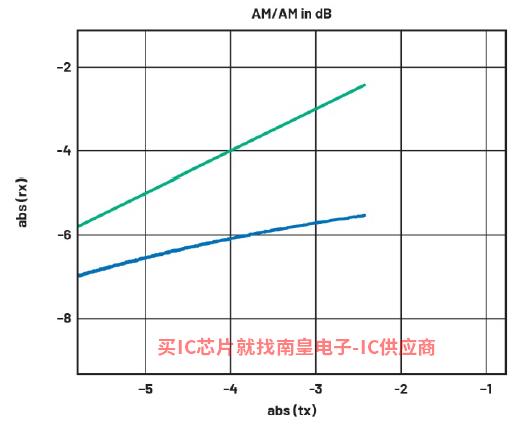

图19.以dB为单位呈现AM/AM曲线(已放大)

但是，如果信号超过P-1dB，这可能会导致DPD频谱跳转到非常高的电平，不稳定，甚至中断，再也不会下降。在图19中，峰值压缩远远超过1dB曲线的形状曲线的形状也开始变得更加平坦。这表示PA为了增加输出功率，将提供更多的输入来支持输出功率电平。如果用户决定继续增加输入功率，DPD性能会下降。

间接DPD就是在PA前后捕捉数据DPD发动机将尝试模拟PA相反的效果。LUT该模式用于基于多项式的系数应用。这意味着，DPD更像是曲线拟合问题，用户会尝试使用各种曲线拟合非线性效应。区别在于曲线拟合问题拟合的是单曲线，DPD还必须考虑记忆效应。ADRV9002有3个记忆分支和1个记忆分支DPD LUT交叉分支进行建模。

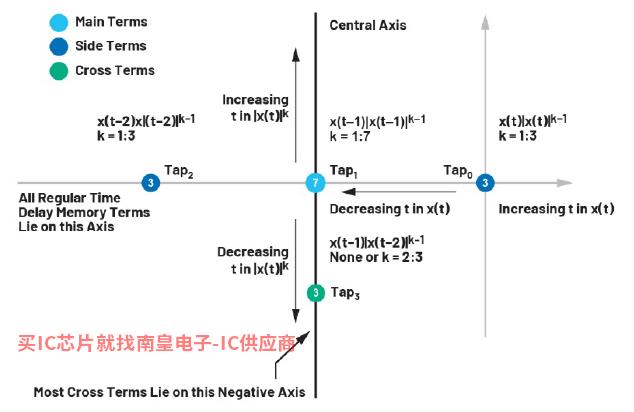

图20.记忆项和交叉项映射

图20显示ADRV三个记忆分支和一个交叉分支由9002提供。一般策略类似于曲线拟合。用户可以从基线开始，然后添加和删除项目。一般来说，中心分支必须存在(分支1)。用户可以逐一添加和删除项目进行测试DPD的效应。然后，用户可以继续添加两个记忆分支(0和2)，以增加记忆效应校正的效果。注意，由于ADRV9002有两个侧分支，所以这些分支应该是一样的——也就是说，应该是对称的。此外，在添加和删除项目时，必须逐一操作。最后，用户可以测试交叉项。交叉项从数学的角度完成曲线拟合，从而提供更好的效果DPD性能。

请注意，用户不得通过留空项目跳过项目，因为这将导致DPD不良行为。请注意，用户不得在交叉项分支上设置第0项，因为从数学的角度来看，这也是无效的。

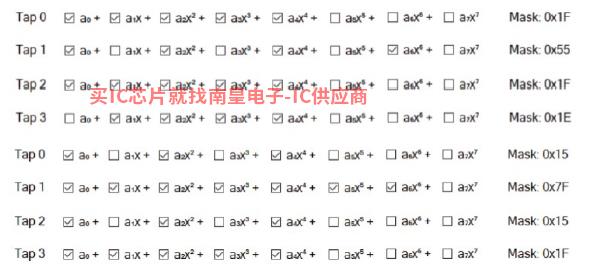

图21.设置无效模式项

压缩扩展器已中，压缩扩展器已经被提及。当第一次阅读用户指南时，这个概念可能会令人困惑，不知道它是什么意思或应该选择什么（256或512）。压缩扩展器的目的是压缩输入数据并将其放入LUT。

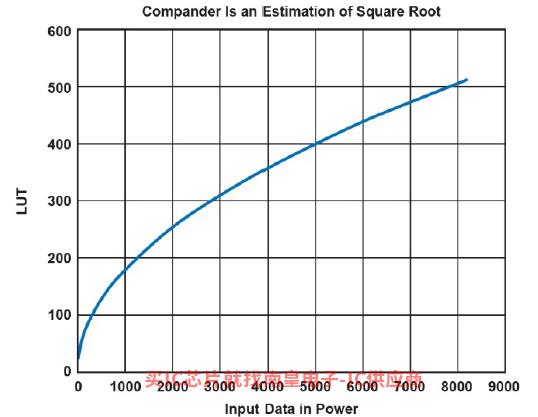

图22.压缩扩展器-估计平方根的形状

在这里，压缩扩展器的一般形状是平方根，I/Q数据传入。将这些数据放入LUT之前，等式√(i(n)2 q(n)2)将用于从以前的等式中获取信号幅度。但由于平方根运算对速度要求很高，需要映射LUT所以需要使用压缩扩展器。图22是理想的平方根曲线。实际实现方案不会显示在这里，但简而言之，这将是对平方根曲线的估计。

了解如何放入数据LUT之后，我们可以更明智地开始调整数据。ADRV9002可选择8位(256)或9位(512)LUT大小。更大的LUT这意味着数据的地址位置加倍。这意味着数据分辨率更高，一般来说，定量噪声电平更好。由于噪声对窄带应用非常重要，建议始终选择512。对于宽带应用，任何选项都可以使用，因为噪声电平不那么重要。但如果选择512，消耗的功率会稍高，计算速度会比较慢。

在DPD在配置部分，简要提到了预缩放。该参数用于LUT提供大量输入数据。需要大量输入数据的原因是，在某些情况下，DPD数据没有正确使用。对于这种情况。PA压缩问题，真正压缩并导致问题的是高样本。因此，所有样本都不能平等对待；相反，我们应该关注高样本。

看一下TETRA1标准波形直方图(见图23和图24)。可以看出，大部分值出现在中高区域。这是因为TETRA1标准使用D-QPSK因此，信号将获得恒定的包络。峰值功率与平均功率没有太大区别。

这正是DPD所需。如前所述，DPD它将捕获更高范围的样本，因此它将更好地表示PA的行为。

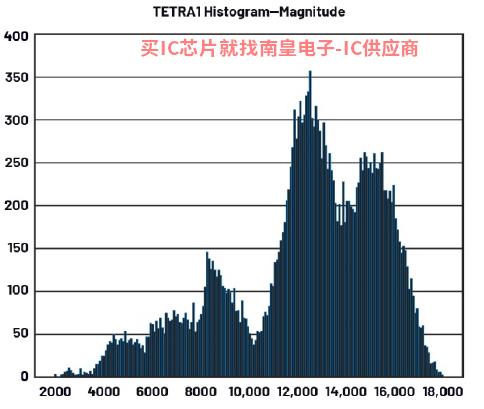

图23.TETRA1幅度直方图

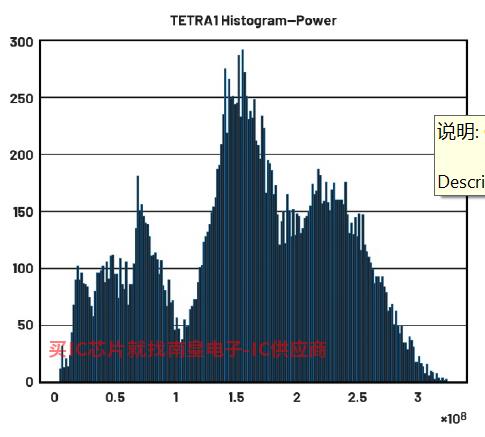

图24.TETRA1功率直方图

现在，以类似的方式来看，LTE10标准。LTE使用OFDM调制方案将数百个子载波组合在一起。这里可以再次看到LTE10幅度和功率。很容易观察到和TETRA1的区别是峰值远离主平均值。

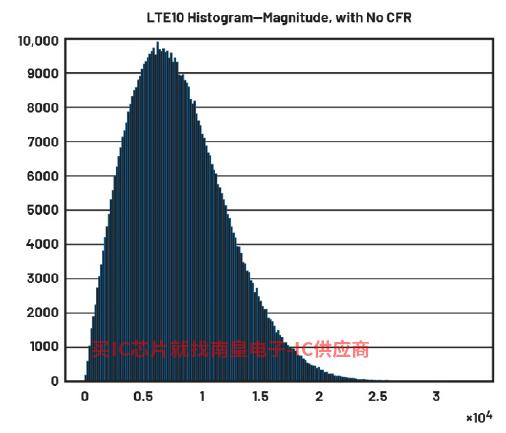

图25.LTE10幅直方图，无CFR

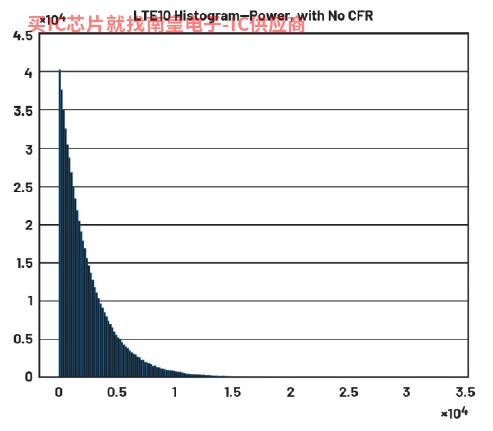

图26.LTE没有功率直方图CFR

在功率直方图中(见图26)，如果放大远端，可以看到峰值还是很高的，但是概率很低。DPD，原因有二。

首先，高峰值（高范围信号）的低概率计数将使PA效率极低。LTE PAPR约为11dB。这是非常不同的。为避免损坏PA，输入电平将需要大幅退回。PA大部分增益能力都没有用来提高功率。

其次，高峰值也是在浪费LUT利用率。由于这些高峰，LUT大量资源将分配给它们，大部分数据只分配一小部分LUT。这会降低DPD性能。

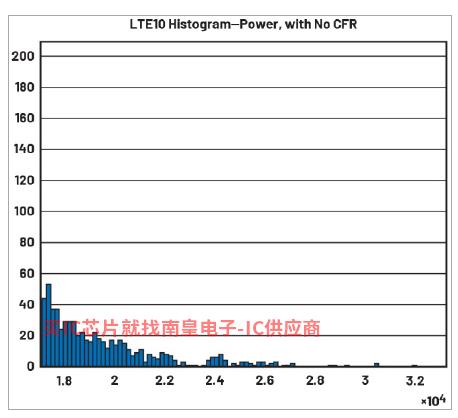

图27.放大高度样本

削峰(CFR)该技术将信号峰值向下移动到更可接受的水平。这通常用于OFDM类型信号。ADRV9002不包含片内CFR，因此，该功能需要在外部实现。为此，在ADRV9002 TES还包括评估软件CFR版本的LTE波形。CFR_sample_ rate_15p36M_bw_10M.csv。因为CFR，高功率时，信号峰值限制在特定水平(端倾斜)。PAPR有效推进到6.7dB，差值约为5dB。CFR由于操作会对数据造成损害EVM降级。但与整个波形相比，高电平幅度峰值的概率很小，会带来很大的优势。

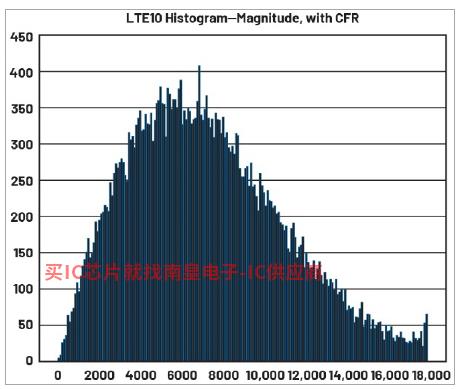

图28.LTE10幅直方图，是的CFR

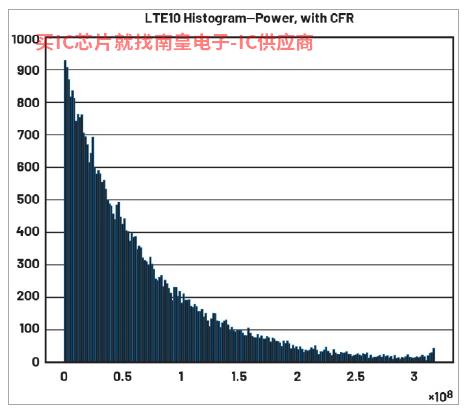

图29.LTE10功率直方图，是的CFR

DPD这是一种复杂的算法，很多人觉得很难使用。设置硬件和软件需要花费大量的精力，并且要小心。AD的ADRV9002提供集成片DPD，复杂性将显著降低。ADRV9002还配备有DPD可以帮助用户分析软件工具DPD性能。

###

AD它是世界领先的高性能模拟技术公司，致力于解决最困难的工程设计挑战。通过优秀的测试、测量、电源、连接和解译技术，构建连接现实世界和数字世界的智能桥梁，帮助客户重新了解周围的世界。

Wangning Ge在新泽西州萨默塞特工作的产品应用工程师。他于2019年加入AD在此之前，他在诺基亚(前阿尔卡特朗讯)担任软件工程师。DPD基站射频应用领域的算法设计和算法设计，Wangning经验丰富。ADRV9001系列收发器产品。
