了解惠斯登电桥传感器电路设计技巧
(2025年4月25日更新)
仪表放大器可调节传感器
惠斯登电桥是这种情况的经典例子,但就像生物一样传感器

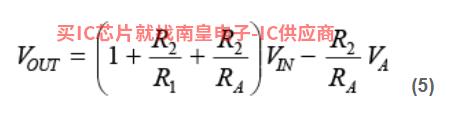

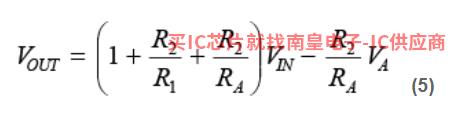

为了简化 RA对于值的搜索过程,假设采用双电源运行模式,有接地 REF 已知的双极调节电压 VA。输出电压可通过以下公式计算:
图 5 对单电源工作模式修改的失调移除电路
从表1可以看出,当增益为101时, R1和R2需为1 k?和100 k?。电路包括一个 0 V 至 3.3 V 范围内摆动,或在 1.65V 左右摆动基准电压±1.65 V。为了计算 RA我们使用等式 (6)。其中,VA(MAX)= 1.65 V 且 VIN(MAX)= 0.025 V, RA= 65.347 kΩ。当电阻容差为 1%时,最接近的值为 64.9 k?。然而,这并没有给源精度和温度变化引起的误差留下任何余量,所以我们选择了一个常见的 49.9 k? 低成本电阻的成本是降低了调整分辨率,导致调整后略有失衡。
我们可以从等式(7)中计算出额定增益值 如果设计师想要接近目标值 100 最简单的简单的方法就是 R2的值降低 3%左右,至 97.6 k?,结果对 RA值的影响很小AD芯片。在新的条件下,额定增益为 100.6。

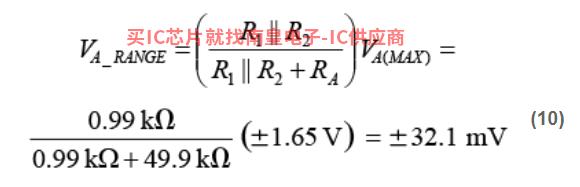

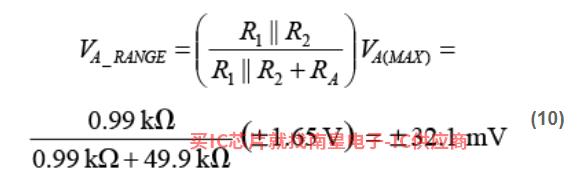

由于DAC可以摆动±1.65 V,因此,总失调的范围可以通过RA以及R1和R给定并联组合形成的分压器,计算方法如下:
