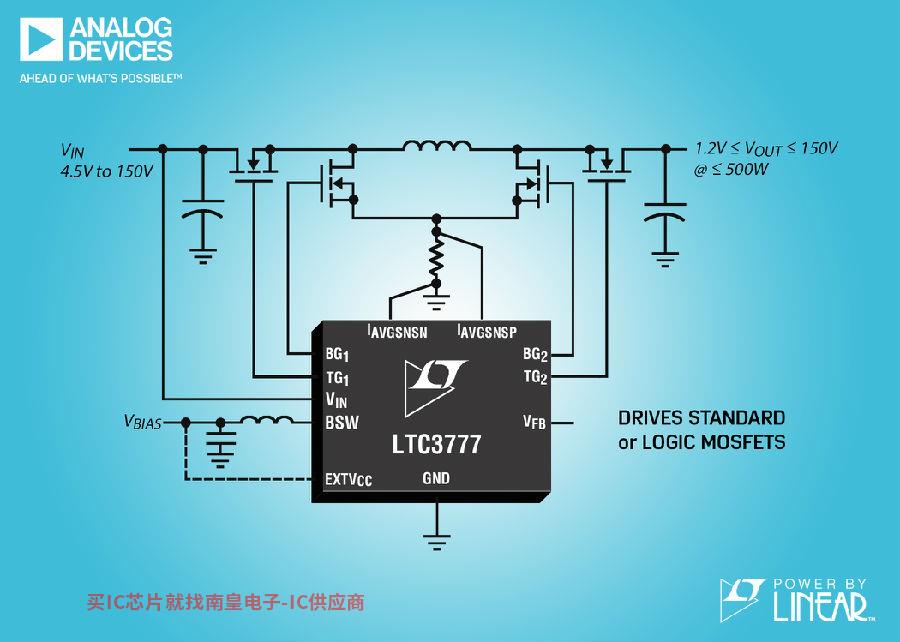

AnalogDevices(AD)宣布推出PowerbyLinearLTC3777,这个装置是150V、高效率(高达99%)4开关同步降压-升压型DC/DC当输入电压高于、低于或等于稳定输出电压时,控制器可以工作。其输入电压范围为4.5V至150V,无需外部浪涌抑制装置,可采用高输入电压源或高压浪涌输入运行,非常适合运输、工业和医疗应用。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
·查看LTC3777产品页面,下载数据手册,订购样品和评估板:www.linear.com.cn/product/LTC3777
为避免在高输入电压应用中产生高片内功耗,LTC3777集成了低静态电流高效开关偏置电源,满足其内部功耗需求。LTC输出电压范围为13777.2V至150V,根据选定的外部组件,输出电流可达数十安培。单个设备可提供5000个W输出功率。若多个电路并联配置,则可以提供更高的功率。LTC3777强大的1.5ΩN沟道MOSFET栅极驱动器可在6V至10V调整范围,支持使用逻辑电平或标准门限MOSFET。
LTC3777采用专用电流模式控制架构,在降压、升压或降压-升压模式下以恒定频率运行。工作频率可以和50一样kHz至600kHz输入/输出恒定电流环路支持电池充电和过载保护。用户可以选择强制连续模式或断续模式,以最大限度地提高轻负荷的效率。此外还提供以下特性:工作区之间无缝转换;一个电源良好输出电压监视器;可调软启动;输入过压闭锁以及停机期间输出电压断接。
LTC3777采用48引线e-LQFP包装,去除若干引脚,以满足高压引脚间隔的要求。扩展和工业温度版本的温度范围为–40°C至125°C。欲了解更多信息,请访问www.linear.com.cn/product/LTC3777
特性概要:LTC3777
·4开关同步电流模式降压升压架构
·可在输入电压高于、低于或等于输出电压的情况AD芯片代理下运行
·4.5V至150V输入电压范围
·1.2V至150V输出电压范围
·效率高达99%
·集成开关偏置电源
·平均输出电流限制
·可调6V至10VMOSFET栅极驱动器
·与逻辑电平平或标准门限NMOS
·提供5000单个设备提供W输出功率
·固定工作频率可同步:50kHz至600kHz
·输出电压和输出电压VIN断接
·可调软启动
·在–40oC至125oC温度范围内的基准电压精度±1%
·48引脚e-LQFP包装(去除若干引脚以满足高压应用要求)
