具16μA IQ 的150V双通道同步降压型DC/DC控制器
(2025年3月31日更新)

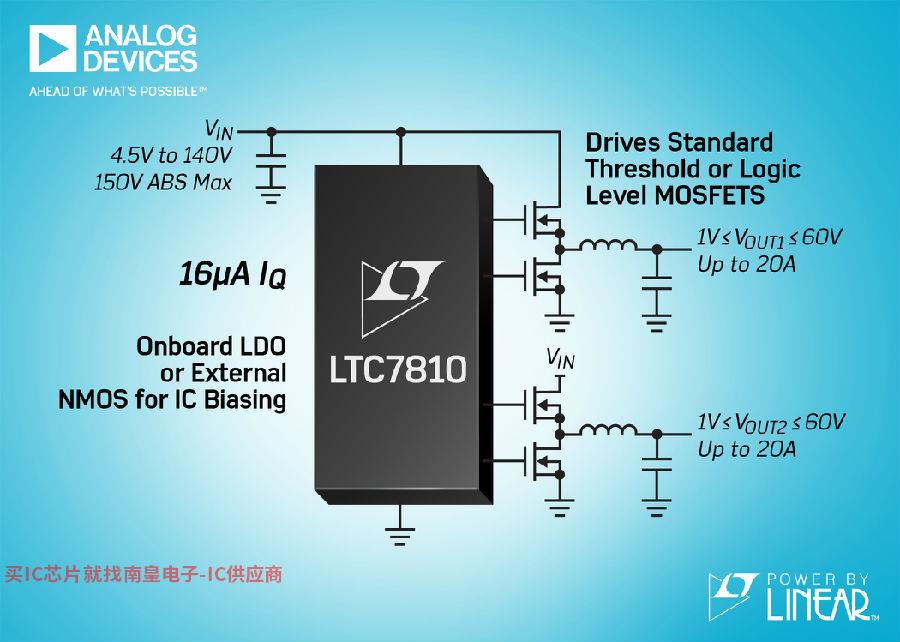

Analog Devices, Inc. (AD) 宣布推出 Power by Linear 的 LTC该装置为高压非隔离双输出同步降压型 DC/DC 用于驱动全控制器 N 沟道 MOSFET 功率级。其 4.5V 至 140V (150V 绝对最大值) 输入电压范围是专门为高输入电压或高压浪涌而设计的,以避免增加外部浪涌抑制装置的需要。LTC7810 输入电压降至低 4.1V 时可以高达 100% 因此,它非常适合运输、工业、机器人和数据通信。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

输出电流至少高达每个通道 20A 输出电压可设置在条件下 1V 至 60V,并具有高达 96% 的效率。当输出调整 12V 和 3.3V 在睡眠模式下,该器件只从一个 48V 输入吸收 16μA,非常适合始终保持连接的系统。内部充电泵允许在压差下执行 100% 在放电期间用电池供电时,这是一个有用的特点。可选的扩展频谱操作减少了辐射和传导发射。LTC7810 强大的 1? N 沟道 MOSFET 可设置为栅极驱动器 6V、8V 或 10V,允许使用逻辑电平或标准门限 MOSFET,从而最大限度地提高效率。为避免高输入电压应用中的高功耗,LTC7810 可以驱动任选外部 N 沟道 MOSFET 的栅极,此 MOSFET 充当一个向 IC 低压差线性稳压器供电。EXTVCC 引脚允许 LTC7810 进一步降低功耗,提高稳压器输出或其它可用电源的效率。

LTC7810 在 50kHz 至 750kHz 在可选的固定频率范围内运行,也可以同步到一个 75kHz 至 720kHz 外部时钟。用户可以选择强制连续运行、脉冲跳跃或低纹波突发模式 (Burst Mode) 操作。其电流模式架构提供简单的环路补偿、快速瞬态响应和优异的电压调节性能。电流检测通过测量输出电感器 (DCRAD芯片代理) 为了达到最高效率,或使用可选的检测电阻。很短的 90ns 高开关频率时允许高降压比。电流折返限制了过载 MOSFET 的热耗散。其它特点包括可调输入过压闭锁和软启动。LTC7810 采用 48 引脚 7mm x 7mm eLQFP 耐热性增强型包装不用于高压间距连接引脚。该装置提供两种工作结温级版本:–40°C 至 125°C 扩展温度级和工业温度级版本 –40°C 至 150°C 高温汽车级版。

特性概要:LTC7810

· 宽输入电压范围:4.5V 至 140V (绝对最大值为 150V)

· 宽输出电压范围:1V 至 60V

· 输出电流高达每个通道 20A

· 实现高达同步整流 96% 的效率

· 低的 16μA 静态电流 (从 48VIN 调节 12VOUT 和 3.3VOUT)

· 100% 占空比能力

· 可调的 6V、8V 或 10V 逻辑电平或标准门限制格栅极驱动电压 MOSFET

· DCR 或 RSENSE 电流检测

· 短的 90ns 最小接通时间用于实现高降压比

· 可在轻负载时选择连续、脉冲跳跃或低纹波突发模式操作

· 可选固定工作频率:50kHz 至 750kHz

· PLL 可同步工作频率:75kHz 至 720kHz

· 电流模式控制用于实现快速瞬态响应和简单的环路补偿

· 可调输入过压闭锁

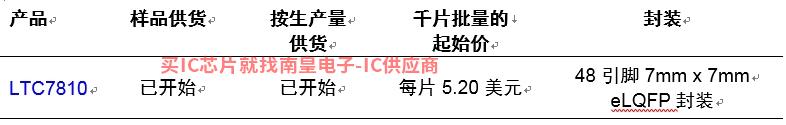

价格与供货
