亚德诺半导体(AnalogDevices,Inc.,简称AD)凌力尔特公司(LinearTechnologyCorporation)推出多拓扑电流模式PWM控制器LT8711,该装置可轻松配置为同步降压、升压、SEPIC和ZETA型DC/DC转换器,或配置为非同步降压升压转换器。该设备采用高效P沟MOSFET取代输出二极管,提高效率,最大输出电流高达10A,从而使LT8711高度通用,适用于各种汽车、工业、太阳能和通用应用。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
LT8711在4.5V至42V在输入电压范围内运行取决于外部组件选择的输出电压。输出电压处于稳定状态时提供15μA无负载静态电流延长了电池供电系统的运行时间。低纹波突发模式(BurstMode)高效运行,同时保持低输出电压纹波。当配置为同步降压转换器时,LT8711可以以100%的空比运行。当使用放电电池供电时,这是一个非常有用的功能。
LT8711为输入电压调节提供创新EN/FBIN引脚电路避免了太阳能电池板等高阻抗输入电源的崩溃。该引脚也用于可调欠压锁。固定工作频率为100kHz至750kHz可选范围,可同步至外部时钟。其他特点包括芯片电源双输入、拓扑选择引脚和可调软启动。
LT8711采用20引线TSSOP和3mmx4mmQFN封装。扩展和工业级版本在–40°C至125°C运行在结温范围内。千片批量起价为每片2.30美元。如需更多信息,请登录www.linear.com.cn/product/LT8711。

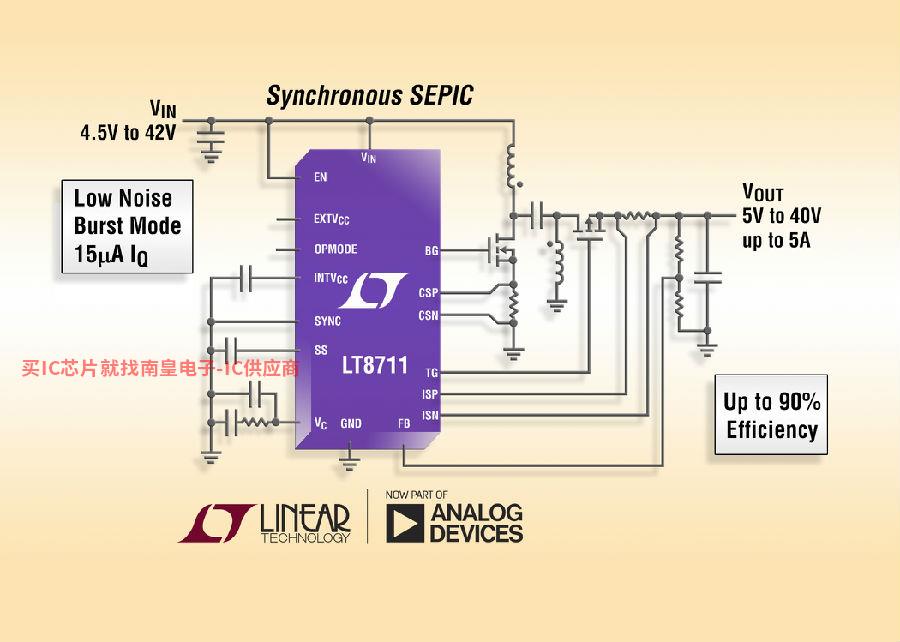

照片说明:42V多拓扑低IQDC/DC控制器
性能概要:LT8711
·同步降压,升压,SEPIC和ZETA型拓扑
·非同步降压-升压拓扑
AD·4.5V至42V宽输入电压范围
·低噪声突发模式运行
·运行突发模式时IQ很低(工作时间15μA)
·提供100%的压差状态(降压模式)
·输入电压调节能力
·2A栅极驱动器
·可调软启动
·频率在100kHz至750kHz可编程范围内
·可以同步到外部时钟
·20引线TSSOP和3mmx4mmQFN-20封装
