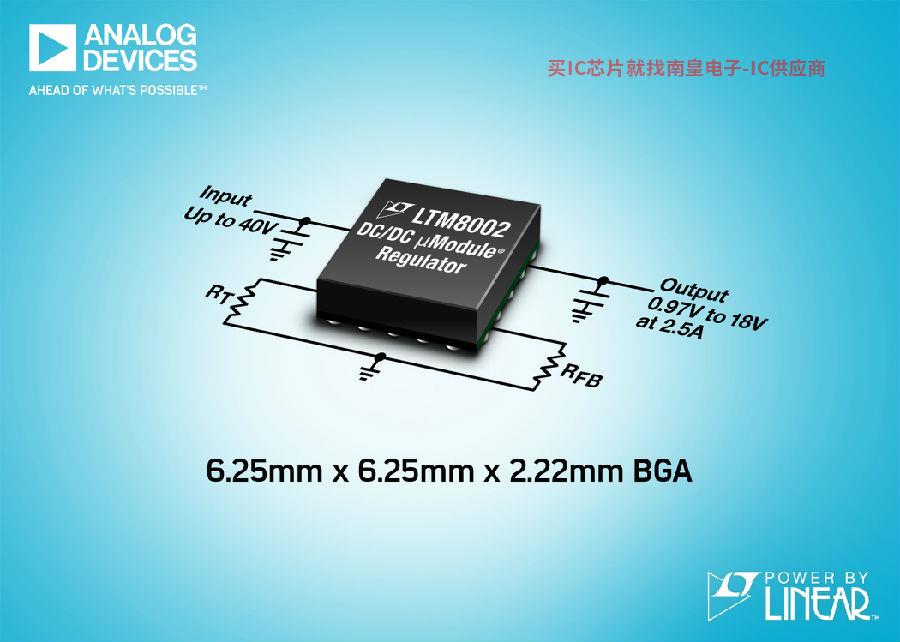

Analog Devices (AD) 宣布推出 Power by Linear LTM80028002降压型 DC/DC μModule (电源模块) 稳压器,有 40V 额定输入电压 (42V 绝对最大值) 和 2.5A 连续 (3.5A 峰值) 输出电流,采用 6.25mm x 6.25mm x 2.22mm BGA 封装。LTM8002 内置开关稳压器控制器、电源开关、电感器等支撑部件。LTM8002 内置开关稳压器控制器、电源开关、电感器等支撑部件。完整的设计只能由大容量输入输出电容器和两个电阻器组成。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
LTM8002 引脚布局一致 FMEA (影响分析失效模式) 要求,AD公司所以,如果短路到 GND、短路至相邻引脚或某引脚浮动,输出电压将安全等于或低于稳定电压。H 最高结温为等级版 150°C,而 I 版本的最高结温是 125°C。LTM8002 的 H 级版本在 105℃ 环境温度和 12VIN 至 5VOUT 可在转换情况下提供 2.8A 的输出电流 (无散热器或气流)。该装置具有宽输入电压范围 FMEA 所需的引脚布局,以及在高温环境下工作和解决方案的小尺寸,为汽车和工业设备提供了理想的负载点稳压器。
电阻器可以调节开关频率或同步到200kHz至3MHz外部时钟在系统的特定频率或频率范围内或以外运行,以避免干扰。LTM8002 有四种模式:突发模式 (Burst Mode) 具有扩展频谱的运行、脉冲跳跃模式、脉冲跳跃模式和外部同步模式。当静态电流以突发模式运行时 25μA,因此 LTM8002 非常适合电池供电系统,尤其是需要保存功能的系统。
输出电压可以使用电阻 0.97V 至 18V 调整或固定在两者之间 3.3V。宽输出电压范围可以提供通用性,产品可以产生 3.3V、5V、12V 和 15V 等常用的系统总线电压。
LTM8002 工作温度范围为 –40°C 至 125°C或–40°C至150°C。欲了解更多信息,请访问 www.analog.com/cn/LTM8002。
特性概要:LTM8002
· 符合 FMEA 所需的引脚布局
· 宽输入电压范围:3.4V 至 40V
· 低噪声 Silent Switcher 架构
· 宽输出电压范围:0.97V 至 18V
· 2.5A 连续输出电流,3.5A 峰值
· 150°C最大工作温度 (H 级版本)
· 可选开关频率:200kHz 至 3MHz
· 外部同步
· 低静态电流:25μA (5VOUT)
· 可编程软启动
· 6.25mm x 6.25mm x 2.22mm BGA 封装

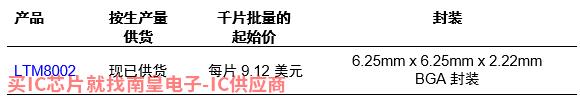

价格与供货
