该负输出稳压器紧凑、高功率,可扩大输入电压范围
(2025年3月31日更新)

正至负DC/DC转换 (负输出) 广泛应用于LCD器件、OLED显示器、音频放大器、工业设备、测量工具、测试系统LED驱动器和电池充电器。在所有这些应用中,负输出转换器必须紧凑,支持高功率,并适应扩展的输入电压范围。LTC7149可满足所有这些要求。其集成的4A开关和3.4V至60V宽输入电压范围可以满足并超过大多数严格应用的要求,包括汽车环境中的需求。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)


电路描述及功能


图1显示了一个基础LTC7149正负转换器。这个解决方案可以从12个开始V输入电压 (例如:汽车电源轨) 提供–10V/2A输出。功率链组件针对12个V标称输入来选择,但进行了适当的降额,此应用的输入电压可低至4V或高达50V。

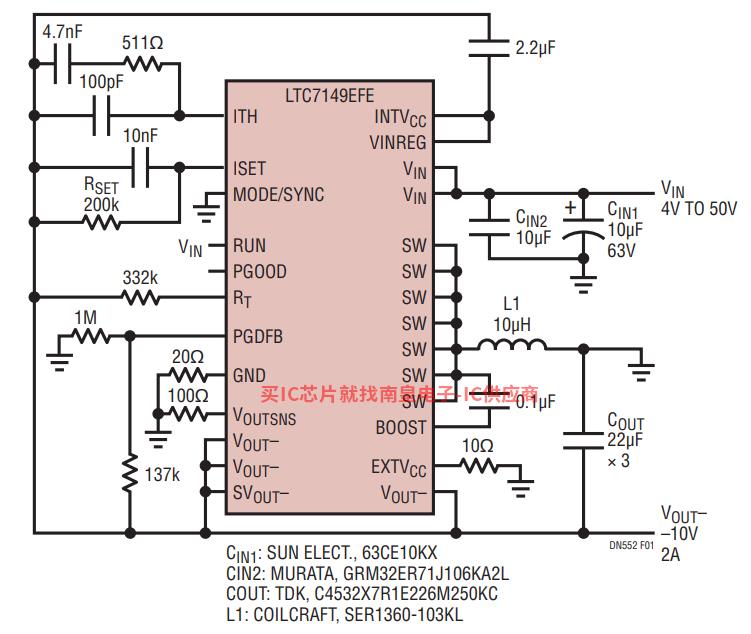

图 1:LTC7149 正负转换器 (VIN:4V ~ 50V,VOUT:–10V/AD官方代理2A)


在汽车应用中,LTC7149处理高压输入的能力消除了增加昂贵电压抑制器的需要。即使在冷车启动时,非常低的最小输入电压也能保持敏感系统的正常运行。LTC电压和电流应力的计算指南可见7149周围组件的详细信息LTC7149产品手册。图2显示输入电压低于 12V 当输出电流降低时。


图 2:输出电流减少与输入电压的关系 (针对图 1 电路)


图 1 电路采用外部环路补偿。 ITH 连接至 INTVCC允许使用内部补偿。 MODE/SYNC 连接至 GND 启动突发模式 (Burst Mode) 操作。如有必要,可参考 GND 同步脉冲加引脚。该解决方案的效率已达到 94%。


可变负输出电路


包括 LCD、OLED 监视器和测试设备系统。LTC7149 具有简化这项任务的特点。


图 3 负电压电源显示,负输出受到正信号电压的控制。 GND 施加正控电压 VOUTSNS引脚。在图 3 这就是中间 0V 至 5V 范围内的 VCTRL。负输出电压 VOUT–以下决定:


VOUT–= –50μA ? RSET VCTRL

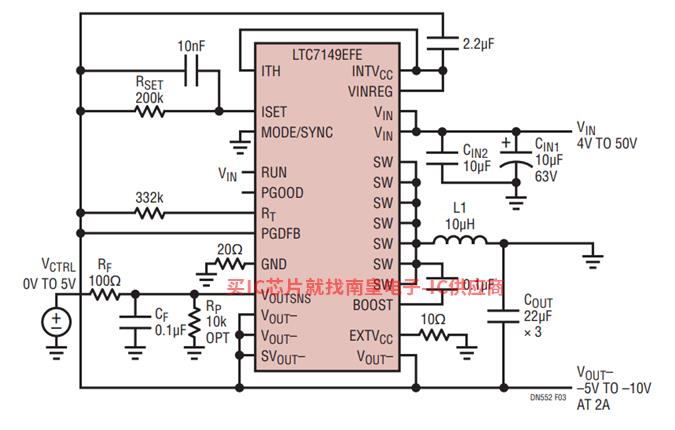

图 3:具可变 VOUT–(从 –5V 至 –10V) 正负转换器


低通滤波器 RF/CF提供噪声抑制。VOUTSNS引脚在任何情况下都不能浮动,引脚上必须始终存在电压电位。如果不能满足这一要求 (例如,电阻器应安装在系统测试期间) RP。


图 4 示出了 VOUT–与 VCTRL函数关系曲线 5 例如,由于该方法具有广泛的应用潜力,因此该方法具有广泛的应用潜力 VCTRL电压被整形成工具 2.5V 正弦波的幅度。

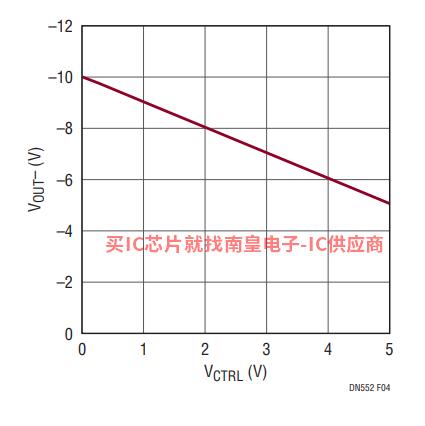

图 4:作为 VCTRL线性函数可变负输出 VOUT.

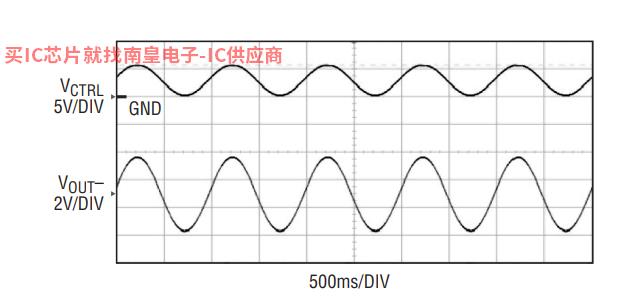

图 5.可变负输出 VOUT–追随 VCTRL上正弦波形.


结论


LTC7149是负输出电源的高效率50V、4A同步单片稳压器集成了宽输入输出电压范围和集成开关晶体管,简化了转换器设计。本设计要点讨论的解决方案和电路可以帮助稳压器在汽车和工业应用、显示器和监控系统中实现。
