Analog Devices, Inc. (AD) 宣布推出Power by Linear ADM1266 Super Sequencer 超级时序控制器是一种高度可编程的设备,可监控多达17个电源,时序控制和裕量调节。对于供电轨数量较多的情况,16个专用双线装置之间的总线可以同步操作ADM1266。内置时序控制引擎负责监控各电源故障检测器、通用输入/输出和定时器,并按用户确定的时序打开和关闭电源。所有配置都是直观的AD Power Studio实施图形用户界面,缩短设计时间。ADM管理网络路由器、交换机、服务器和数据存储系统的1266FPGA、ASIC复杂的电源系统在处理器板上提供了高度灵活和简单的解决方案。
南皇电子专注于整合中国优质电子AD代理现货资源,提供合理的行业价格,战略AD芯片备货、快速交付控制是国内领先的AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
ADM1266 集成模数转换器 (ADC) 和 9 电压输出数模转换器 (DAC),后者负责调整 DC/DC 实现闭环自动裕量调节系统的转换器反馈节点或基准。非易失性 EEPROM 记录电压、时间和故障信息,以加快故障调试。
ADM1266与AD Power Studio该软件共同构成功能丰富的可配置状态机,以满足复杂富的可配置状态机。内置调试功能,如断点和黑匣子,可以将开发和调试时间从几天缩短到几个小时。多个ADM设备间1266之间的总线确保这些设备像单个设备一样工作,并提供直观的设计过程。该软件负责处理所有复杂任务,支持17至257个电源轨道,提供无缝设计体验。
ADM额定工作温度范围为1266 –40oC 至 85oC,采用 64 引脚 9mm x 9mm LFCSP 包装。设备样板和评估电路板可在线或从当地进行AD销售办公室订购。欲了解更多信息,请访问:www.analog.com/cn/ADM1266。
特性概要:ADM1266
· 电源的监控和监控
· 监控和监控17个供电轨
o ADM1266级联最多支持257个供电轨
o 联双线器件总线
o 可编程时序控制引擎
· 行业标准PMBus接口
· EEPROM支持非易失性配置和黑盒故障记录
· 主存储器和备用存储器
· AD Power Studio提供支持
· 用于电源输出电压回读的12位ADC
· 9用于调节电源电压裕度 个电压输出 8 位 DAC
· 用两个 3V–15V 输入最高的输入电源
· 16 个 PDIO 和 9 个 GPIO

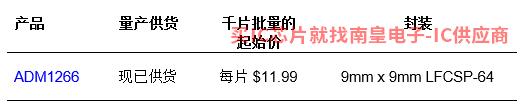

价格与供货
