电路笔记:电池电化学阻抗谱(EIS)(下)
(2025年4月19日更新)

AD公司

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://locaAD中国代理lhost/)

(接上期)*

3 电路评估与测试

本节概述CN-收集0510电路设计的测试程序和结果。请参阅硬件和软件设置的完整详细信息CN-0510用户指南 [1] 。

3.1 设备要求

● 带USB端口和Windows 7或更高版本PC。

● EVAL-AD5941BATZ电路板。

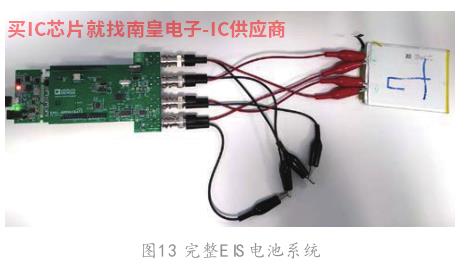

● EVAL-ADCUP3029开发板(连接电池。F 和S 导线连接到电池的正极,并将其连接到电池的正极S-和F-连接到电池的负极。

7)按EVAL-ADCUP3029上的3029-RESET按钮。

3.3 电池测试及结果

1)使用程序(如RealTerm)打开串行终端。

2)将波特率配置为230 400。

选择EVAL-ADCUP3029连接到的COM端口。

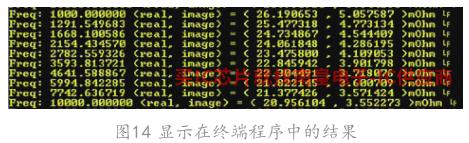

3)测量结果通过UART流式传输,并可以保存到文件中进行分析(如图14)。

请注意,在程序开始时执行一个校准功能。如果激励频率较低,捕获波形至少需要4个周期。.1 Hz,需要40 s以上才能完成。

请注意,硬件针对1 Hz优化上述频率。由于外部放大器的1/f 噪音更大。

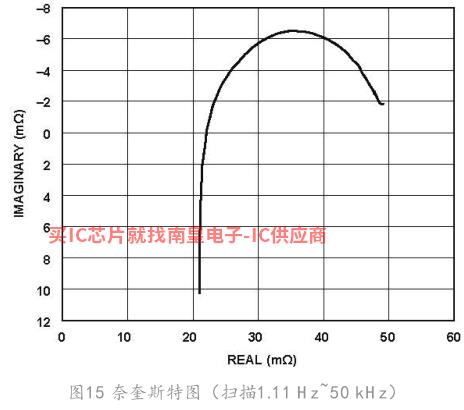

图15显示使用EVAL-AD5941BATZ锂离子电池的奈奎斯特图测量示例。

参考文献:

[1] CN0510:Electrochemical ImpedanceSpectroscopy (EIS) for Batteries[R/OL].www.analog.com/CN0510.

(注:本文来源于科技期刊《AD/AD2020年第06期代理商。


*链接:电路笔记:电池电化学阻抗谱(上) http://www.eepw.com.cn/article/202004/412560.htm
