电路功能及优点

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

图1所示的电路成本低，性能高SOUNDBAR该系统可以接收模拟立体声音频信号作为输入，最多可以输出8 通道音频，并单独处理每个通道的信号。该电路非常适用于小型扩展插座和便携式媒体设备。该电路功耗低，工作效率高，不降低音频质量，无需额外元件即可驱动耳机。

ADAU1761是集成数字音频处理的低功耗、立体声音频编解码器(又称SigmaDSP®），具有两个ADC，两个音频通道可以接收，集成的SigmaDSP®数字处理由内核查。

SigmaDSP音频应用优化处理器，使用方便SigmaStudio 开发软件可以加快开发速度。使用串行接口， ADAU1761的输出可以向输出放大器发送多达8个数字音频数据通道。 ADAU1761允许每个通道处理不同的音频信号，如音量控制、自定义平衡、滤波和空间化效果。 ADAU1761处理模拟音频，并将其转换为数字格式信号驱动 SSM2518功率放大器。

SSM2518是一种数字输入D类音频功率放大器 W将两个音频通道输出到4 Ω负载。 SSM2518通道映射功能允许选择界面中可用的特定通道来输出信号。该功能使其成为环绕声应用的理想选择。

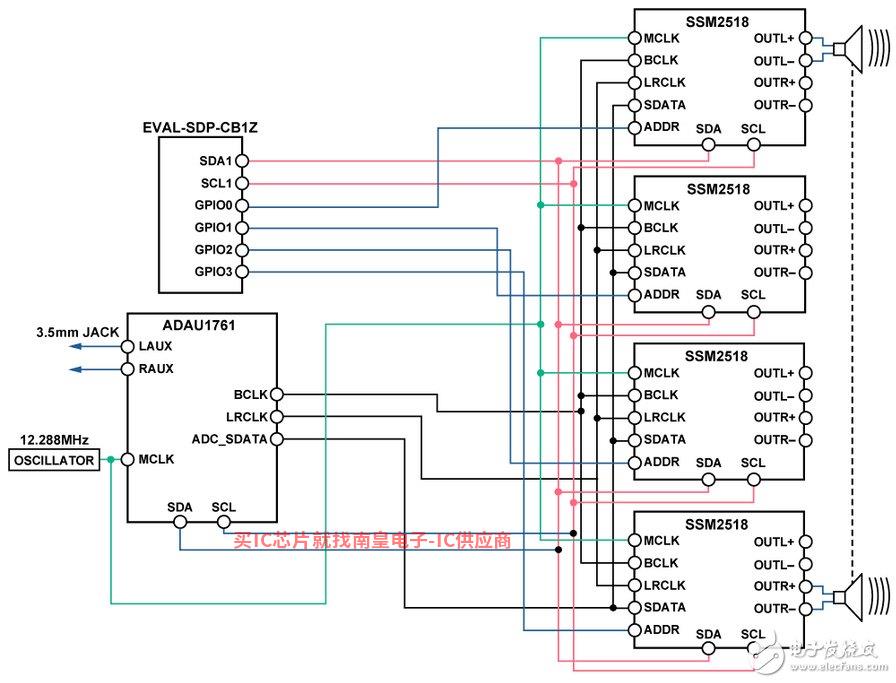

图1. 使用ADAU1761和SSM2518的SOUNDBAR系统(原理示意图:未显示所有连接和去耦)

电路描述

该电路有两个主模块。由音频输入和处理模块组成 ADAU1761由输出放大器级组成。 SSM2518组成。

音频输入和处理

ADAU1761的输入路径可以同时接收两个通道的单端或差异音频信号。发送输入信号 ADAU1761的DSP处理内核。使用AD的SigmaStudio该软件可以建立音频信号路径和处理算法。SigmaStudio允许在信号流中添加不同的处理模块。一旦编程完成，用户可以完全控制不同的模块(如音量控制、平衡器和滤波器)。该软件可以通过易于使用的图形界面快速测试和调试算法和配置，加快开发过程。

D类输出放大器

SSM2518D类音频功率放大器可以接收串行数据，执行数模转换，并驱动扬声器。每个 SSM每个通道2518都可以使用 W的连续功率，将两个音频通道输出至4 Ω扬声器。该电路已使用 4个 SSM8通道音频可输出2518。每个通道映射功能 SSM两个通道的信号可以从接口输出。有了这个功能，每一个 SSM不同的通道信号可以在2518中输出。

I2C访问与配置寄存器

ADAU1761 和 SSM内部寄存器集成在2518年，需要配置才能正常工作。 SSM2518具有地址引脚，只允许两个设备I2C 总线有独特的地址。4个 SSM2518装置驱动其中一个装置ADDR引脚至高电平，同时保持其他三个装置配置为低电平(或驱动一个装置至低电平，但保持其他装置高电平)。使用微控制器或主机I2C该装置的寄存器配有接口。具有独特地址的设备现在可以与总线通信并配置。在其他三个设备上重复此过程。地址控制可用于系统控制器；系统控制器控制地址引脚的逻辑电平。

串行数据接口

使用串行数据接口I2S或TDM音频数据与数据流传兼容。传输的信号包括时钟（BCLK）、帧时钟（LRCLK）和数据 （SDATA）。 ADAU1761配置为主机，AD芯片用作BCLK、LRCLK和 SDATA信号源，将信号发送到 SSM2518。设备必须同步主机时钟MCLK正确工作。通常采用12.288 MHz主机时钟采用晶体振荡器。 ADAU1761 和 SSM2518片内频率乘法器/分频器可产生所需的内部时钟。时钟和信号线必须遵循具体的布局保护措施。必须考虑 ADAU1761 和 SSM为了保持时钟和信号的完整性，2518内部电容。可能需要使用

防止负载效应的缓冲器。

串行数据信号可配置为I2S、TDM-4或TDM-以便在每个音频帧中分别配备2/4/8路音频通道。

输出噪声电压和信噪比性能

为了测量输出噪声电压，输入接地或端接适当的阻抗，并在放大器输出端测量输出电压。A加权滤波器可在22 Hz至22 kHz在带宽内完成电压测量。所有8个通道的平均测量噪声为66 μV rms。在所有通道中，以2 W输出和 4 Ω信噪比大于90 dB。

输出功率和失真性能

输出功率和THN N可在放大器输出端施加纯音输入和使用音频分析仪测量。 kHz当正弦波作为输入时，电路在2 W额定输出功率低于1% THD N性能好，。

图2. 输出功率和THD N与输入电压的关系

频率响应性能

在向输入端施加固定电压电平的纯弦波 20 Hz至20 kHz扫描频率可以在音频频谱范围内测量频率响应。输出端测量电压和1 kHz参考电平作比较。1 kHz 输出功率为2 W。不同频率下的输出变化小于±0.5 dB。在频谱范围内THD N也小于1%。

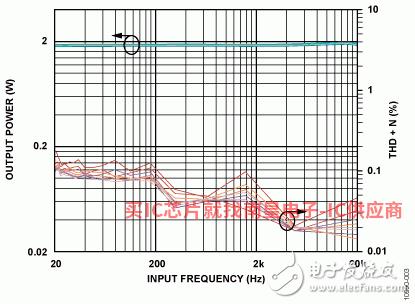

图3. 输出功率和THD N与输入频率的关系

常见变化

其他电路也可用于本电路SigmaDSP处理器通过I2S设置/串行数据端口，支持TDM。根据具体应用程序和用户要求，可用 AD1940、 AD1941、ADAU1401A、 ADAU144x 和 ADAU170x替换系列设备 ADAU1761。所有设备都支持串行数据输出和8通道TDM，但是存储尺寸、处理功率和输入/ 输出接口不同。 ADAU1461的功能与 ADAU1761是一样的，但前者是通过汽车应用认证的。

ADAU1761还可以处理模拟差异音频信号，并输出到放大器。如果用户只需要使用两个或四个通道，可以修改电路并删除多余的多余通道SSM2518器件，并改变寄存器配置。 SSM2519 和 SSM2529 可代替 SSM2518使用。这两替代设备均为数字输入D类放大器TDM，但每个设备只有一个输出通道。
