AnalogDevices,Inc.(AD)与MicrosemiCorporation最近联合推出了第一个半桥市场SiC高功率模块AD一级代理200率评估板kHz开关频率时,该板提供最高12000V电压和50A电流。隔离板的设计旨在提高设计的可靠性,减少创建额外原型的需求,为电力转换和储能客户节省时间,降低成本,缩短上市时间。AD公司和Microsemi美国得克萨斯州圣安东尼奥将于2018年3月4日至8日举行APEC评估板展示在2018年展会上。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
·查看产品页面,下载数据手册,订购评估板:
http://www.analog.com/EVAL-MICROSEMI-SIC-MODULE
新的评估板可用作更复杂的拓扑(如全桥或多电平转换器)的构建模块,以调试客户解决方案的完整工作台。它还可以用作类似转换器的最终评估平台或配置,以进行全面的测试和评估AD公司采用iCoupler数字隔离技术ADuM4135隔离栅极驱动器和高功率系统LT3999DC-DC驱动器。
该高功率评估板使得Microsemi的SiC功率模块可以提供更高的功率密度来降低尺寸和成本,通过隔离导电衬底和最小寄生电容,实现更高的效率、性能和优秀的热管理。这些特性使评估板适用于许多应用,包括电动汽车(EV)充电,混合动力汽车(HEV)/EV车载充电、DC-DC转换器、开关电源、高功率电机控制和航空动作系统、等离子体/半导体制造设备、激光和焊接、MRI和光设备。
产品聚焦
·半桥拓扑
·1200V、50A@200kHz
·>100kV/μsCMTI
·1.2kV电气隔离
·独立的高端和低端PWM输入(单控,70ns死区用于测试)
·1LT3999 1ADuM4135(高端和低端)
·全面测试去饱和保护
·用于V 、V-和AC低电感和高电流端子相位连接
·支持标准SP1封装的Microsemi半桥SiC功率模块,即APTMC120AM20CT1AG和APTMC120AM55CT1AG

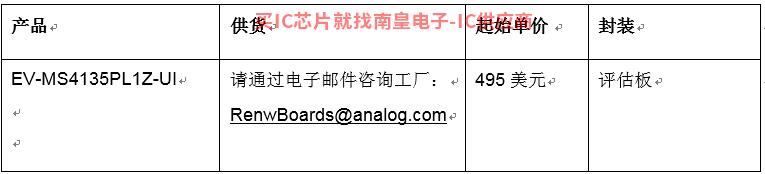

报价与供货
