AD新雷达方案快速实现全方位、多角度实时准确测量
(2025年3月29日更新)

随着新型射频雷达传感器应用的出现,许多希望快速设计和制造雷达传感器解决方案的公司将面临一系列新的发展挑战。要解决这一重大痛点,AD该公司专门开发了一款新颖的24GHz雷达系统级原型解决方案DemoRAD),它提供了一个软件示例,可以在几分钟内打开,并轻松启动雷达传感器。该方案可对产品进行快速原型制作,从而测量目标/对象存在、运动、角位置、速度以及传感器范围等实时信息。

南皇电子专注于整合中国优质电子AD代理现货资源,提供合理行业价格,战略备货,快速交付控制,是国内领先的AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

雷达评估平台灵活性强,无需专业知识即可轻松开发

AD公司负责24GHz芯片组的应用工程师PatrickWalsh在介绍这个计划时,指出这是AD最新的开发平台——演示雷达,演示雷达是从天线到比特的完整解决方案AD信号链。本产品包括两通道发送和四通道接收解决方案FM-CW调制的斜坡PLL,ADC可将基带信号转换为DSP,为我们提供完整的信号链。演示雷达只需连接即可USB用户可以在几分钟内启动并接收雷达信号。

示范雷达平台提供硬件和软件,支持24的快速评估和开发GHz而且不需要雷达RF在产品开发阶段,微波和信号链系统的专业知识可以大大降低开发时间,降低系统专业知识的需求。平台可以提供包括DSP高性能,包括处理RF和完整的模拟信号链,即RF对比特解决方案,支持原始采集数据的灵活处理,可在很短的时间内对先进硬件进行雷达实验。使用软件图形用户界面(GUI)提供全面的24GHz雷达IC软件支持,在DSP在雷达支持功能库中,原始数据可以通过一些额外的功能写入并使用Matlab工具在PC上行后处理。

客户可以独立构建最终产品设计

24GHz采用雷达传感器平台(演示雷达)AD公司的24GHz、多通道雷达解决方案PCB,正面连接至24GHzRF芯片组,集成2个发射器/4个接收器天线,反面有数据采集ADC和DSP。客户可以在此参考设计的基础上构建其最终产品设计。

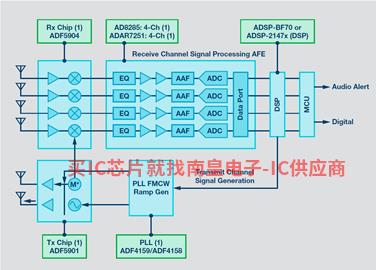

图1。演示完整的雷达信号链

使用演示雷达FMCW雷达最多可监测到200m而且分辨率约为75cm对象的范围和速度。根据天线阵列设计,视野(FOV)方位角约为120°,仰角约为15°。通过组合数字波束形成(DBF)中的天线,使用演示雷达DBF计算FOV角度信息。

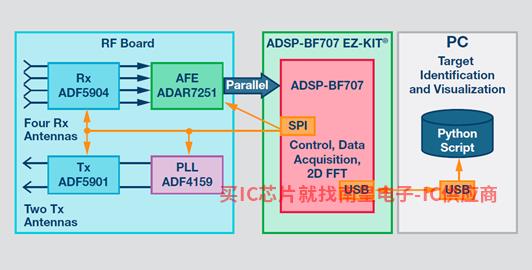

图2.设置示范雷达系统

示范雷达平台应用领域广泛,是小尺寸低功耗产品应用的最佳选择

Excelpoint世健作为AD亚太区分销渠道战略合作伙伴大力推广AD的模拟信号、混合信号和数字信号处理(DSP)产品。作为一家技术经销商,世健也利用当地供应商的地理优势AD提供供应和技术支持AD最终用户提供更快的服务。

产品市场部副总监郑舒达说:24GHz雷达产品性能优异,集成度高。它是一种小尺寸、低成本、易用的超低功耗解决方案。适用于物理检测、跟踪、安全控制和防撞警告系统。

24GHz雷达传感器平台还包括许多操作模式,如FMCW,允许确定基本范围信息,也可以发展成多普勒信息,让客户从信号中获取范围和速度信息。该平台以汽车为基础GHz雷达的原始应用领域并逐渐得到广泛应用,如繁忙交叉口的交通监控,可以监控多条车道和相应的交通灯排序。

24GHz雷达产品还可以在无人机应用中实现防撞功能,使无人机一次性设置,避免在飞行过程中撞击树木、塔或任何物体。此外,该产品还可用于商业无人机的天线高度设计,以保持与地面的一定距离。

最后,24GHz雷AD官方代理达产品也可用于增强摄像头。对于许多限制区域的应用,它可以通知用户特定区域的活动,然后使用摄像头增强搜索特定区域。
