2018年8月23日，AD北京成功举办了高性能创新电源技术研讨会。邀请会议AD公司电力技术专家梁再信先生，教育界重量级嘉宾杨建国教授。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

会议分为两部分。一部分是梁先生从市场概念、技术指导和公司未来方向展示子品牌POWER BY LINEAR在AD未来的发展方向。另一部分是杨教授告诉你他从事模电教育的经验和经验。

POWER BY LINEAR

如果说到AD电源的第一个概念是展示最多的三个维度，尺寸小，效率高，效率低EMI，但那不是POWER BY LINEAR全部，因为在两家公司合并后，第一次面对媒体和市场了解技术的热点和亮点。

从整个市场来看，每个公司都会追求热点和新的市场机遇。近年来，区块链、比特币、虚拟货币、自动驾驶、汽车电子应用、下一代通信互联网技术、中国最常见的智能制造、工业4等一些热点都很熟悉。.0还有很多沉浸式、体验式的虚拟现实消费感受和体验，以及医疗和相关的东西。这些热点促进了技术的发展，每个高科技公司都会努力学习和追求，因为创新领域有无限的可能扩大自己的领域。

从两个公司的合并来讲，两个公司的合并在工业，通信和汽车上，是高度一致的推动和重合的，因为这三个方面的要求和半导体公司的要求十分一致。要有很好的可靠性、性能和长期稳定性支持。从这三个维度来看，两家公司的合并是基于两家公司在工业和汽车领域的重点，从电源的角度来看，因为LINEAR加入，增强AD在电源领域的实力和产品线。

因此，在过去介绍的三个维度中，在这三个技术平台上，有许多旗舰产品可以支持热门市场和领域。梁先生介绍了工业、通信、汽车和能源四个方向AD如何看待市场，如何创新。

1.工业

第一个是工业，占公司整个地图的很大比例大约40%的电力业务来自工业领域。从工业4.0的真正本质和基础来看，考虑更多的是如何提供实时控制和软件准备I/O，所有这些设备的可靠性、安全性和健康性都非常重要。AD对工业有自己独特的理解。

上图生动地展示了上图。AD在工业4.0、灵活性、效率、通信、安全性、可靠性等方面，工业4.0涉及的范围和产品应用是多方面的。正如刚才开始时所说，所有工业产品的应用都离不开一个基础，那就是供电。这三个维度的技术方向可以提供强有力的支持，并推出一系列产品来满足不同应用领域的要求。

理想的二极管。MOS管道电路的控制可以达到很低的压差。MOS管道的导电阻很低。这种优化有什么好处？一是可以减少功率损耗，二是可以大大降低系统压差。这样就可以获得非常低的功率损耗，功率设备不需要散热。同时提供了系统的可靠性，提高了整个系统的效率。

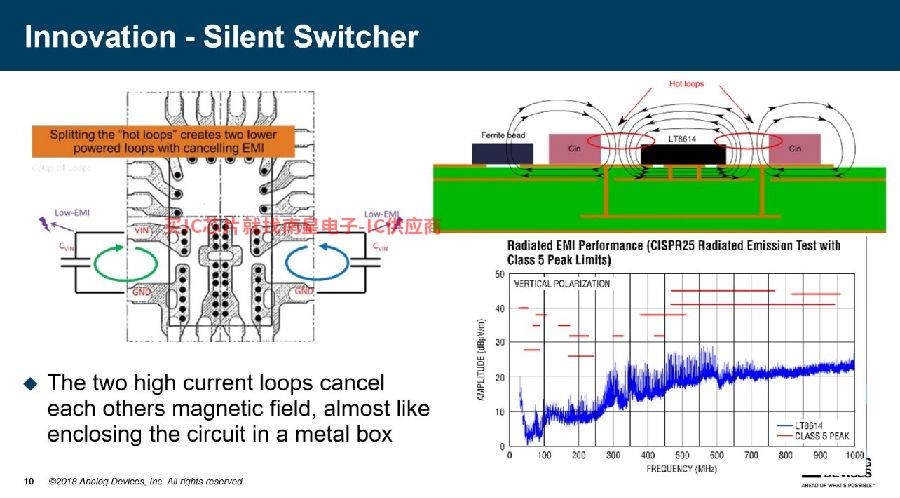

开关电源。从工程物理的角度进行突破和创新，对芯片设计进行了两次反向电优化。从物理学的定义来看，两个反向回路最大的优点是产生的磁线是闭合的，对外界有好处EMI干扰会小很多。修改和改进新芯片中的功率，不再用金线绑定核心，而是通过导装减少电流板，可以使EMI降到最低。通过一系列的工艺优化，你可以得到一个很好的EMI性能，基本上不需要做太多的优化，可以满足CISPR25 EMI的标准。Silent Switcher技术的出现为客户节省了半年多的时间。

LT8610(11)是不带Silent Switcher技术芯片，这个频率很高。最新一代的8614把振铃缩得很小。基于这两个方面的优化，（ 本系列产品可以优化封装工艺)EMI很低，基本不需要做EMI可以通过整改。它带来了另一个好处。过去，开关电源的纹波是一个巨大的挑战。从20年前的产品来看，纹波基本上是50或60毫伏。现在，在整个市场上，纹波仍然需要20或30毫伏。但是，SilentSwitcher在2安或2安带来巨大的好处MHz纹波只有5毫伏左右。因为不仅仅是减少EMI的问题，还解决了噪声的问题，让系统的可靠性、稳定性做得更好。

在工业创新领域，工业现场将有高压和低压，混合系统在同一板级，如何隔离高压和低压？离不开开关电源，这是一个非常标准的隔离电源框图。这个原理用了几十年，比如2500伏，3000伏，靠变压器做输出反馈。这种电路似乎没有问题，已经用了几十年了，但是如何保证一个电源如此复杂的可靠性呢？光维会衰减，性能差怎么办？这部分东西能通过技术去掉吗？如果取消了这么多反馈机制，如何保证输出的稳定性？这是可以解决的，AD推了一个新概念:一个很好的隔离电压控制器，一个控制器，一个变压器，没有反馈，没有光耦合，输出很简单，一个二极管，一个滤波电容。性能怎么样？还不错。输出的调整率从0毫安到400毫安。即使没有传统的反馈，输出也能达到0.5%的精度。这是一个很大的突破，效率超过90%，是隔离电源领域的突破和挑战。

就工业而言，工业设计的密度和板卡的复杂性越来越高。在工业设计中，人机界面、控制、电路、软件的可靠性和系统的稳定性将花费越来越多的努力。如何降低客户在工业领域和板卡设计中的难度，加快产品设计的迭代速度，如何帮助客户降低电源板的尺寸和电路设计的复杂性？一个复杂的系统对工程师来说非常麻烦，十年前AD如今，电源模块是一种划时代的产品，也是世界上非常常见的技术。过去非常复杂的电源系统集成在一个模块中。客户不需要注意电源的噪音和纹波，只需要看起来像LDO用起来简单，效率也很高。

简单总结一下，在工业领域，这些产品的出现可以极大地帮助客户灵活设计系统，进一步提高系统的安全性和可靠性，不仅因为产品性能的提高，还因为系统的综合可靠性和稳定性的高度集成，使我们的工业产品更加稳定。

2.汽车

对于雷达和激光雷达的应用，只推出0.8微伏噪音LDO。它的噪音比现在看到的电池小。正是这种技术的推动和发展使AD能在自动驾驶等领域提供更好的性能和可靠性，促进行业发展。当然，在无人驾驶和智能工厂工厂Silent Switcher技术也可以使用，的EMI也很敏感。

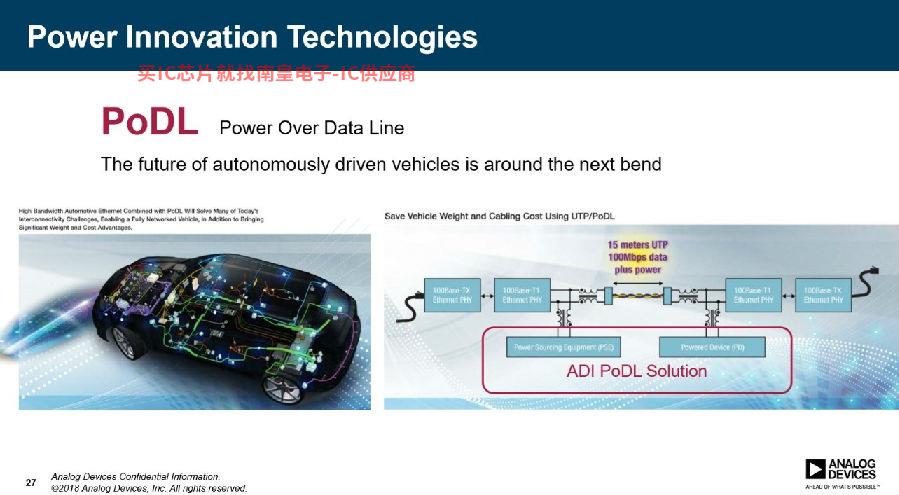

新概念——PoDL。意思就是Power Over Data Line。以太网是未来汽车网络连接的热点。可节省大量电缆施工和重量，提高可靠性，降低施工难度。PoDL意思是如何通过车身总线传递所需能量。AD一直在推动节约电缆数量，AD也相信未来车身的以太网，PoDL它可能成为一个新的机会和转折点，因为它不同于传统汽车的概念。

概念(启灯式)大灯。为了解决汽车安全问题，每盏灯都是单独控制的。当汽车在路上行驶时，系统可以通过计算机控制，通过总线控制LED控制矩阵，然后控制相应车辆位置的矩阵LED灯给关掉。这样做的好处是，我可以继续照亮路的其他部分，而我不会摇晃对面的汽车和人。这项技术现在已经进入市场，考虑如何让人类在未来自动驾驶和自动化程度越来越高的情况下更安全地解决安全问题。

混合12伏和48伏。连接48伏电池组和12伏电池组，可双向供电。48伏发电，可降压给12伏充电，保证整车任何电池出现问题都能解决系统问题。很难想象开车，因为48伏系统没电了，车就瘫在那里，可以提高车辆运行的可靠性。2.5千瓦的转换效率可以提供很好的稳定性，这也是新一代48伏汽车非常标准的准备和双向转换。

理想二极管的桥梁阵列。将理想二极管的技术从单个扩展到四条道路，以获得非常低的功率损失，不需要散热器，具有非常高的可靠性和效率。汽车中的温度是一个非常大的挑战，因为功率、温度和重量都降低了，所以没有必要添加散热器。

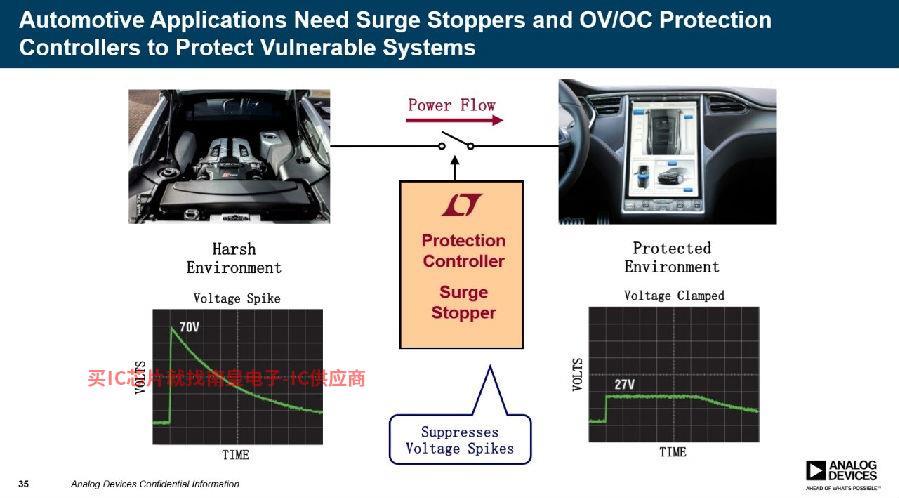

Surge Stopper。在设定的标准范围内，可以消除瞬时脉冲的所有干扰电源。在汽车领域，让系统更安全，当电压超过设定值时，整个系统可以消除所有高压部件，留下可控的电源过程，使车身系统可以避免意外干扰损坏汽车部件，因为这与人们的生命安全密切相关，这也是AD创新开发汽车安全。

通过反馈控制，消除尖峰，AD由于新能源汽车的出现，很难汽车的出现，很难覆盖更多的电压，可以满足600伏的电压，但已经实现，可以接受负压，反向不会燃烧，立即到600伏不会破裂，提高性能应用。

3.通信

从过去的GSM到2G、3G、4G，现在马上推5G每次通信迭代，无论是射频器件还是电源器件，都有AD产品。现在5G在这个时代，光模块、卫星和固网点对点通信构成了整个通信电路。通信领域的挑战是如何提高转换效率。

无电感开关电源。四个电容通过MOS管道在2.8X2.8CM在面积上，可输出48伏至24伏500伏W。优点是效率很高，可以达到99%的效率，也可以转12伏，97%以上的效率，这是传统电源做不到的。但有一个缺点，用电容器转换能量，输出是不可调节的，你给我什么，我给你一半的电源。好处是转了24V有很多选择DRFG开关电源转换板上的所有应用。缺点是需要稳定电压，但没有。我该怎么办？

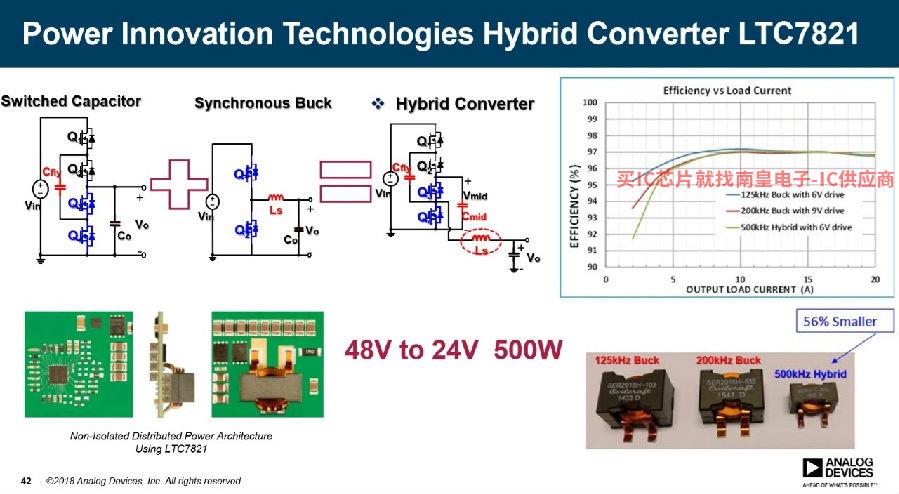

AD新一代产品7821，混合变换器，它有什么特点？将电容输送的电路与标准降压电路相结合，成为混合电路，也能达到97%的效率。它的优点是什么？电感可能只有标准电路电感的一半大小，因为需要解决的问题不是直接从48伏转动，而是从24伏转动，压差没有那么高。所以用的电感体积会小很多，效率在97%左右，这么大的功率已经很好了。PC当机器的开关电源达到87%和89%时，系统可以达到非常高的效率。

带PAM有数字接口的电源模块可以通过处理器。当通信系统意外死亡时，里面有黑匣子该设备可以记录电源、电压、电流、温度等的工作状态，方便通信系统在恢复过程中分析系统，甚至支持远程调试和远程监控。

理想的二极管，在通信中不可避免地要做热插拔，过去做插拔时，由于通信非常重要，通信背板，48伏系统常使用两个电源，A电源和B电源，因为要备份，避免掉链。如何解决两个电源的合路？热插拔时，两极管将理想二极管的设备集成在一起，集成了理想二极管的优点，压差很低，效率很高，支撑了热插拔的功能，使通信系统比以前更稳定。

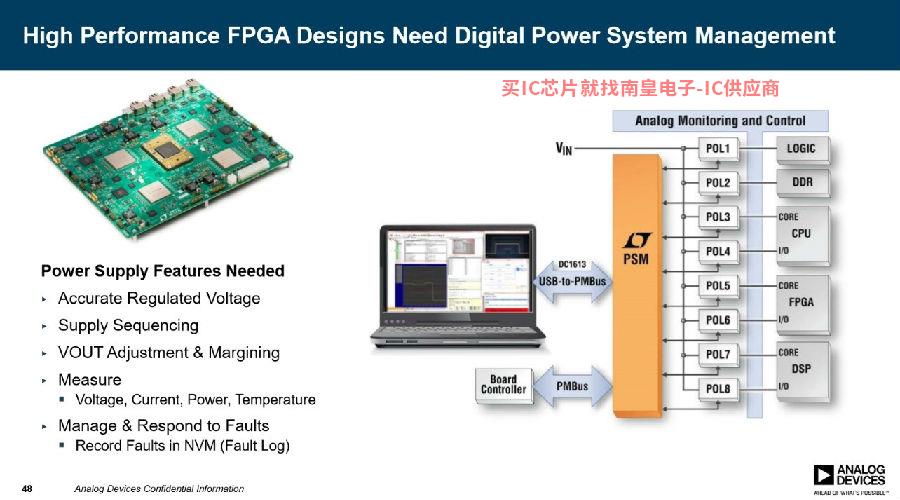

刚才提到了电源模块，也提到了PSM，它是一个带有数字接口的电源管理系统，可以记录每个电源的状态、电压、电流、温度等，甚至控制输出电压。因此，在通信系统中，PSM过去不重视功能，但近年来越来越重视。在一个通信系统中，有很多电路。通常，一板卡中可能有十几个电源。当系统不稳定时，如何知道出了什么问题？PSM这是一个很好的解决方案，可以一路监控。此外，由于通信板卡的工作环境和稳定性不同，通信系统面临的挑战也不同。因此，通信板卡出厂时经常进行大量严格的环境测试。通信板卡中有一个非常重要的测试，即同时提高和降低每个电源的电压5%或10%，如果使用PSM芯片，在电脑上给出指令，可以同时上下调整所有电源，看看整个系统的稳定性。由于能大大提高系统的稳定性，大型通信公司越来越普遍。大型通信公司现在越来越普遍，因为它们可以大大提高系统的稳定性。也可以理解，当系统低时，可以通过系统降低电压，可以自动变频，降低能量，可以调整电压，PSM这种功能可以使系统很容易地实现。所以里面有很多PSM测量和输出调整的优点是PSM一个非常重要的优点，可以控制每一条路，可以监控。所以PSM应用在通信系统中会越来越普遍。

POE，Power over Ethernet，电源通过网线传输。POE它可以传输数据或电源。所以POE在通信领域的应用越来越广泛。AD的LTPoE ，可提供90瓦，通过网线内的四对双角线，可高功率传输方案。90瓦是不是到头了？不，功能越来越多，90瓦也不一定够。当国际标准刚刚超过25.5瓦，达到60、70瓦时，AD已经出了150瓦的方案。最大的优点是通信的应用和布局可以提供高达150瓦的功率。容量越大，所需功率越大。150瓦可以提供完美的解决方案，这也是AD强大的通信技术平台。

4.能源

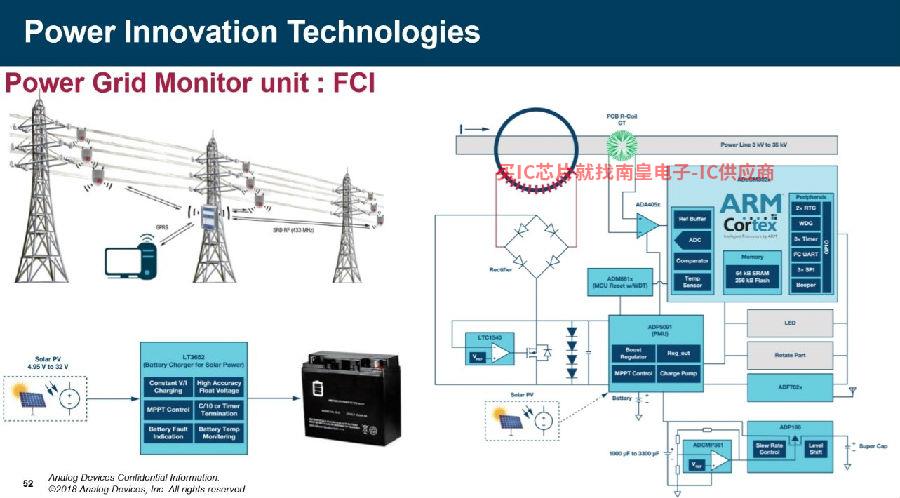

以下是能源。能源真的很重要。国家电网、智能电网，包括电动汽车，离不开能源传输，因为没有能源怎么充电？对于智能电网相关的配套服务，必须面对如何在可穿戴设备上收集和收集能量，优化能源转化和储备。AD在FCI有一个非常完整的解决方案，从模拟链路、信号采集到电源，现在最常用的是太阳能电源。每隔一段距离要装一个FCI，给它供电非常重要。太阳能电池实际上是有要求的。如何在高压电塔上实现太阳能的安全和传输？这很重要，AD有特殊领域的设备，太阳能可以给电池充电，并带来MPPT，如何在同样的光照下获得最大的太阳能能量？通过这样的设备，可以将太阳转换效率，获得最大功率点，转换效率会更高，也可以为系统供电，这是一个很好的解决方案。

同时，在电源方面，许多系统不能停电，将使用备份电源，现在使用超级电容器，但超级电容器的能量有限，如何存储和管理能量？AD还推出了一系列设备，如LTC3350监控四个法拉电容器，不仅平衡电容器、充放电管理，还补充电容器的内阻。即使当电容器不平衡和容量发生变化时，所有电容器也会自动平衡能量。这些设备在供电、安全和备用电源方面得到了很好的应用。LTC4041是两串，实现更好的均衡控制，提高安全性。该备份电路为整个系统提供了不同的能源，使系统能够保持稳定的工作，并在整个能源领域得到越来越广泛的应用。还有锂电池管理芯片，AD当产品完整，需要高可靠性和快速充放电时，超级电容会更好。

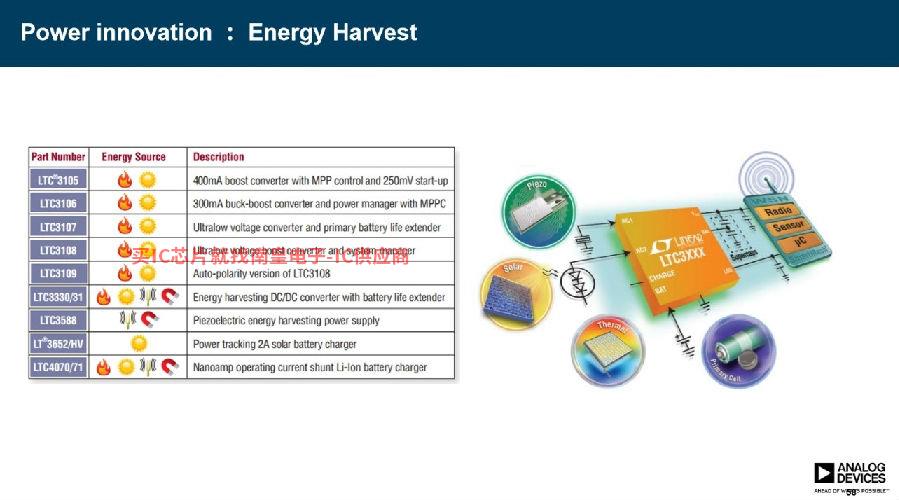

能量采集，FCI使用太阳能。充电是穿戴设备和计步器等应用中的一个问题，AD要在这一领域取得突破，振动、温差、光、磁场能否成为我们需要的能量？AD推出了一系列产品。举个例LTC3108是温差发电的控制转换装置10伏温差可产生60微安电能，但传统开关电源无法将温差转换为3.3伏。AD能做到的装置。LTC3588是振动换能。当抖动发生时，最典型的应用是振动片0.25G，40赫兹振动会产生250微安全功率。我们希望传感器和物联网节点能够实现终身免维护，因为在许多情况下无法发电。如何实现低压转换也是一个挑战。我们也做了一些探索，仿照机械手表，AD做了一些探索，做了环形结构，里面有磁场，通过手动振动，可以产生能量，用于设备，AD做了很多探索。

设计工具。电源看起来没那么多东西，其实电源也很复杂，也需要很多工程设计。所以AD提供了LTpowerCAD，基本的环路稳定性测试可以实现，然后可以导入LTspice这两个系统完全免费模拟系统。还有是LTpowerPlay，这是一种免费的开发工具PSM。ADsimPE，两者都是模拟工具，可以模拟电路、整个电源的框架、系统、环路、稳定性、效率和损耗。所有这些工具都在AD官网可免费下载。

后续教育与电子运动会

杨教授说，大学老师经常被骂。因为学生一毕业就进入企业，什么都做不了。企业会怀疑这些高级教师教了什么？算一个账就清楚了。与电源相关的课程是电力电子。事实上，将使用电源、弱电、强电和电气，但AD是真正学过电源的就是电力电子这门课，只有48学时，相当于四年学电源只学了100个小时。一个行业真的要花一万多个小时，不然真的说不出话来。但是，按照企业招聘标准，可能需要500到1000个小时，也就是说，如果你有工作经验，你来的时候就能做到。要求学习100个小时的学生什么都能做。怎么可能？所以不要问我们教了什么。我们只是种种种子，没有时间生根发芽。杨教授说。

工程师成长的第一步是自学。事实上，这取决于社会，即买书、看视频等，包括杨教授写的《新概念模拟电路》。很快，杨教授也将投资视频，为大多数工程师，包括一些年轻教师，为他们提供更好的材料。第二，后续教育来自大企业。没有这些后续教育，如果工程师三十多岁，还是像刚毕业一样什么都做不了，那么后续教育真的失败了。

杨教授还提出了电子运动会的概念。它也是后续教育的一部分。电子运动会是一种电子竞赛模式，它不同于传统竞赛、电子竞赛或挑战杯。传统比赛有两种，一种是开放式的，即发布主题，收集作品。第二类，比如大学生设计竞赛，三四天，该交卷的时候交作品。而这种电子运动会的题目是开放的，常年不变，评测是自动的。总的来说，运动会的信誉相对较好，观众可以看到。电子运动会就是这样一种竞赛形式，从不露题，评委是机器。
