热电偶是一种常见且经济的精确温度测量方法。T热电偶(铜康铜)具有敏感、稳定、制造方便、防潮的特点——印刷电路板铜到铜连接消除了等温块的必要性。这些是T型热电偶从导管到食品加工的主要原因,不需要K型和其他热电偶的宽温度范围。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)
AD热电偶放大器具有集成冷端补偿机制,但T型热电偶不在此列。幸运的是,TK型放大器最多1000左右°C在温度范围内,具有类似的电压特性。K型热电偶调节器(如AD8495或AD8497)T型热电偶可型热电偶,并将误差降低到超低水平。在高温条件下,输出电压会偏离AD8495的理想5mV/°C因此,有必要通过搜索表或多项式来考虑差异。来自示意图NISTT型热电偶表及AD为了显示8495的传输函数AD在各种参考结温条件下输出8495。

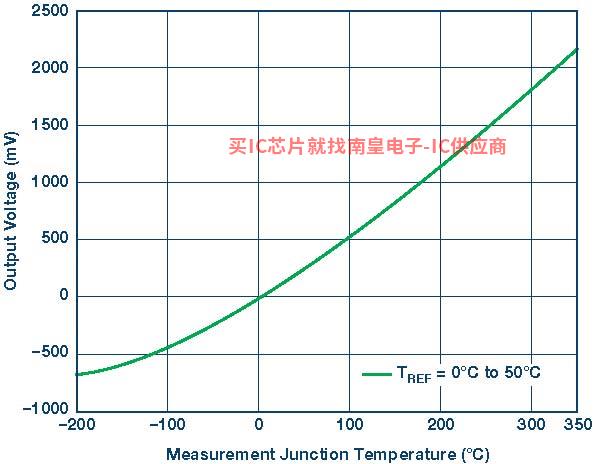

图1.AD在T型热电偶条件下计算的8495输出
输出电压可以用图纸或6阶多项式映射到测量温度上。VOUT(mV)=a0 a1×T a2×T2 … a6×T其中,系数为:
在–200°C至 350°C整个测量温度范围和0°C至50°C在参考结温范围内,多项式计算的误差约为–2.50mV至 2.28mV,约低于±0.5°C。必须加热电偶容差和AD8495放大器误差。
请注意,当温度低于0时°C当输出电压为负时。与参考引脚相比,输出电压为负。(REF)因此,可以改进测量REF端的电压,以便在单电源供电时,将负的输出电压偏置到正输出电压。请参阅AD8495数据手册,了解热电偶设计中应考虑的重要事项AD一级代理项目包括接地、过滤干扰和布局布线注意事项,使设备温度等于参考结温。
作者简介
.ScottHunt是线性产品部(马萨诸塞州威明顿市)的产品应用工程师。2011年获得伦斯勒理工学院电气工程学士学位后加入AD公司。Scott专门从事集成精密放大器技术工作,包括仪器仪表放大器、差分放大器和热电偶放大器。
