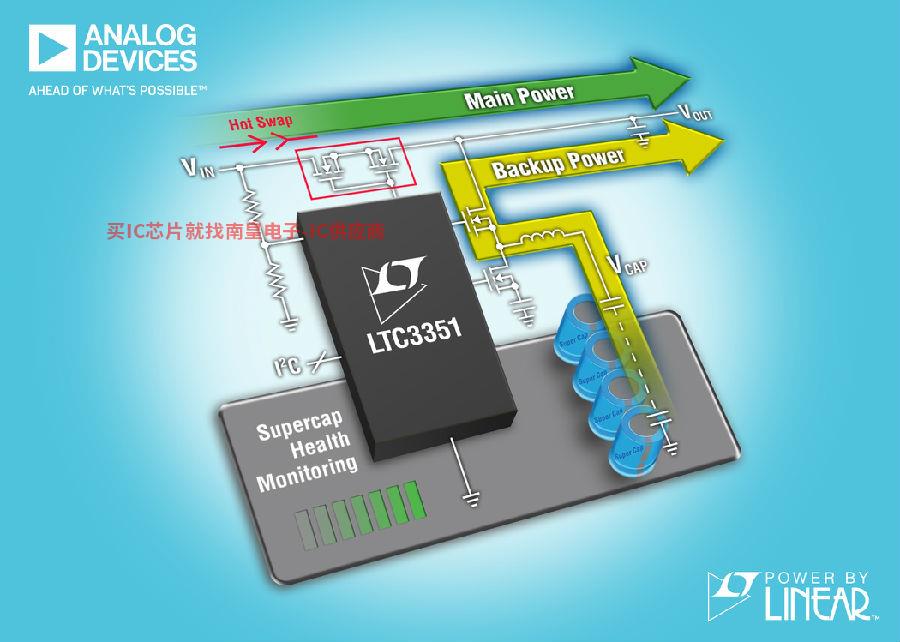

AnalogDevices,Inc.(AD)宣布推出PowerbyLinear的LTC该装置为超级电容器充电器和后备电源控制器IC,基于电容器的后备电源解决方案包括热插拔前端保护和所有必要的功能。LTC3351集成351集成热插拔控制器和电路断路器MOSFET,从输入到输出的低提供AD中国官网通过折返电流限制,减少浪涌电流。该装置可在主电源故障时提供可靠的短期连续电源,适用于固态驱动器(SSD)非易失性双列直插内存模块(NVDIMM)数据备份、医疗和工业应用中的电源故障报警、断电报警(dyinggasp)电源故障指示器等应用。LTC3351提供PowerPath电容器堆栈的控制、充电与平衡、保护和健康监测。其包括大电流12V穿越电源和短期不间断电源(UPS),用于服务器、海量存储器和高可用性系统。
南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的AD芯片采购需求.(http://www.icbuyshop.com/)
·查看LTC3351产品页面,下载数据手册,订购样品和评估板:www.linear.com.cn/product/LTC3351
LTC3351具备4.5V至35V输入电压范围超过10A充电/备用电流能力。该装置还可以为包含1至4个超级电容器的串联堆栈提供平衡和过压保护。LTC3351同步降压控制器以恒定电流/恒定电压为电容器堆栈充电,每个电容器高达5V。在后备模式下,降压转换器作为同步升压型DC/DC反向运行,从超级电容电容堆栈输送到后备电源系统。热插拔控制器提供可编程UV/OV阈值、PCIe与启动时序和精确阈值/重试输入兼容。
LTC3351包含一个精确的16位模数转换器(ADC),输入输出的电压和电流可以连续监控。此外,内部测量系统还监控后备电容器的相关参数,包括电容堆栈电压、电容和堆栈ESR(等效串联电阻),以确保后备模式期间有足够的能量存储和供电。监控后备超级电容器的实际电容,LTC3351使系统将电容器电压设置为最小值,同时保证所需的备用能量,从而延长电容器的使用寿命。所有系统参数和故障状态都可以通过一条2线I2C接口监控,并可设置报警级别,以提醒系统这些测量参数的突然变化。
LTC3351采用耐热性增强型44引脚,扁平(仅高0.75mm)4mmx7mmQFN包装。该装置的工作结温范围为–40°C至125°C,有现货供应。欲了解更多信息,请访问www.linear.com.cn/product/LTC3351。
特性概要:LTC3351
·集成化热插拔控制器具有电路断路器
·高效同步降压恒定电流/恒定电压(CC/CV)
充电
·备用模式中的升压模式可以提供更高的超级电容器储能利用率
·16位ADC监控系统电压/电流、电容和ESR
·可编程欠压和过压门限35V
·VIN:4.5V至35V,VCAP(n):每个电容器高达5V,充电/备用电流:>10A
·可编程输入电流限制确定系统负载高于电容器充电电流的优先级
·全N-FET充电器控制器和PowerPath控制器
·紧凑型44引脚4mmx7mmQFN封装
