3.2MHz、汽车级四通道1A降压稳压器 LDO 减少占板面积,减少占板面积 EMI
(2025年3月31日更新)

Analog Devices.Inc (AD) 宣布推出 Power by Linear ADP5138,符合汽车要求的高效3.2MHz 采用独特的固定频率、峰值电流模式,同步四输出降压稳压器PWM 控制结构可以减少传导和辐射干扰。该装置的高效降压稳压器改以改善热管理,从低到低 0.8V 在输出电压下工作,每个通道可提供高达 1A 连续输出电流。另外,ADP5138 还集成了一个 250mA 低输出噪声 (在 10Hz 至 100kHz 频率范围内为 20μVRMS)、高 PSRR (在 1kHz 时为 61dB) 低压差线性稳压器 (LDO),用于为对噪声敏感的设备供电。高集成度和许多特性的结合加上紧凑 4mm x 4mm LFCSP 包装使该设备非常适合汽车、工业和仪表系统,以及非常宝贵的空间 DC-DC 负载点应用。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

ADP5138 以 3.2MHz 的固定AD中国代理商 PWM 开关频率运行以同步到频率范围 2.8MHz 至 3.5MHz 外部时钟的频率范围超过了调幅 (AM) 频段。此外,高开关频率还降低了外部组件的尺寸,从而实现了占板面积较小的解决方案。四个降压型稳压器彼此 90°异相运行降低了输入纹波电流和输入电容器的尺寸,减少了系统的电磁干扰 (EMI)。集成内部补偿简化了设计,设备的内部软启动电路和上电排序功能降低了输入浪涌电流。ADP5138 监测输入电压,提供输入过压闭锁 (OVLO)、欠压监视 (UVM) 和欠压闭锁 (UVLO) 功能。此外,该设备还可以监控输出的欠压和过压。输入或输出电压故障时,上电复位 (POR) 信号处于有效状态。其他保护功能包括过流保护 (OCP) 和热关断 (TSD)。

ADP5138 符合汽车要求的版本 ADP5138W 采用了扁平 (0.75mm) 紧凑型 28 引脚 4mm x 4mm LFCSP 包装,背面裸露的金属焊盘,以提供优异的散热性能。这些使用这些设备 –40 C 至 125°C (结温) 在温度范围内工作。欲了解更多信息,请访问 www.analog.com/cn/ADP5138。

特性概要:ADP5138

· 输入电压:3V 至 5.5V

· 连续输出电流

o 通道 1 至通道 4 (降压):每个通道 1A

o 通道 5 (LDO):250mA

· 3.2MHz 固定 PWM 开关频率

· 同步输入功能

· 单独精确使能输入

· 上电复位输出

· 软启动和上电排序功能可以减少浪涌电流

· 有源输出放电功能

· 输入过压锁 (OVLO)、欠压监视 (UVM) 和欠压闭锁 (UVLO)

· 热关断 (TSD)

· 28 引脚、4mm x 4mm LFCSP 封装

· 结温:–40 C 至 125°C

· 满足汽车应用要求 (ADP5138W)

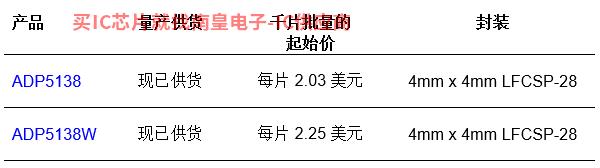

价格与供货
