300MHz至9GHz 高线性度I/Q 解调器支持1GHz 带宽高达60dB 镜频抑制性能
(2025年4月19日更新)

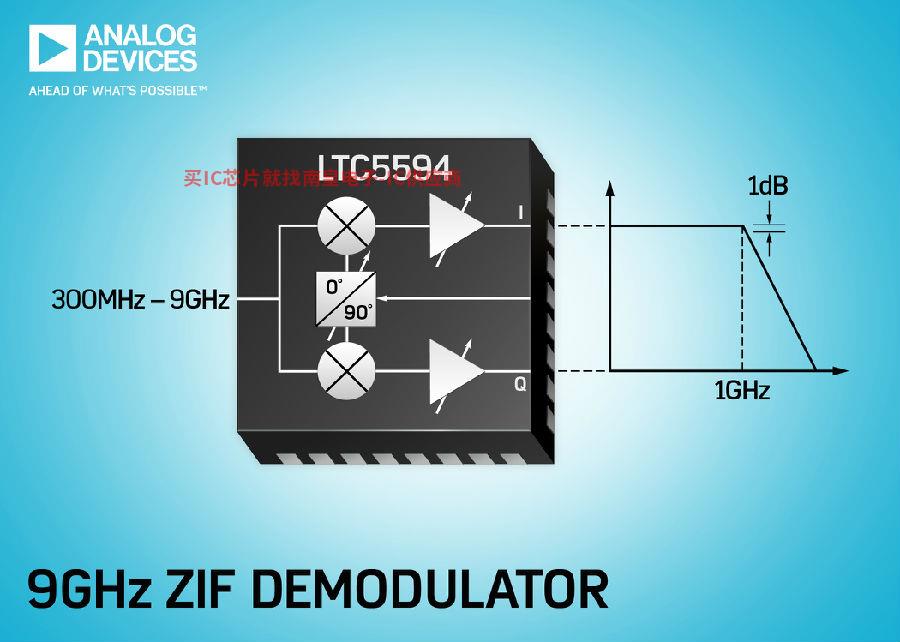

AnalogDevices,Inc.(AD)宣布推出宽带,高线性,真正零IF(ZIF)解调器LTC5594,其具有1GHz瞬时I和Q1dB带宽。该解调器可提供37dB镜频抑制性能(典型值)。LTC5594采用片内串行端口,可对I和Q校正相位和幅度不平衡,可通过调谐实现优于60dB镜频抑制指标。该特性极大地简化了校准,同时显着地改善了接收器性能,并减少了清除残留镜像所需的FPGA资源。此外,该装置还具有集成基带放大器,可实现9.2dB最大功率转换增益(5.8GHz),同时提供37dBm的输出IP3性能。RF输入具有集成宽带平衡-不平衡变压器,提供单端操作和500MHz至9GHz的50?匹配范围。300MHz至500MHz在较低的频率范围内匹配相同的输入。LTC5594的高集成度使得所需的外部组件很少,并创造了一个小的解决方案尺寸。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

·查看LTC5594产品页面,下载数据手册,订购样品和评估板:www.linear.com.cn/product/LTC5594

所有校准都可以通过使用片内串行端口轻松设置。除了镜像抑制外,还可以优化线性性能,包括IP2.HD(二次谐波失真),HD3(三次谐波失真)和IIP3。此外,输出可以通过串行端口提供DC偏移电压的置零允许ADC的DC从而实现真正的耦合ZIF操作。一旦在室温下校准,这些性能指标是低温或高温(直到–40°C至105°C额定外壳工作温度范围的极限值)将非常稳定。

LTC5594非常适合5G微波无线基础设施平台需要1GHz或更大的带宽,以及支持高阶调制和所需千兆位数据速率的动态范围性能。此外,该设备还有利于其他应用,如宽带微波点对点回程和高性能GPS系统、卫星通信、机载航空电子设备RF测试设备和雷达系统。线性和镜频抑制性能极佳,尤其是DPD(数字预失真)青睐接收机应用。

LTC5594采用32引脚、5mmx5mm塑料QFN封装。单5用于解调器V吸收470mA标称电流。可选择停用基带放大器,使解调器依赖250mA电流运行。允许外部控制器关闭使能引脚的装置。该设备通常在停止时吸收20μA电源电流。样品供应和生产量供应已经开始。欲了解更多信息,请访问www.linear.com.cn/product/LTC5594。

特性概要:LTC5594

·匹配的RF输入频率500MHzAD授权代理商至9GHz

·IQ基带宽(1)dB)1GHz

·镜频抑制37dB(典型值)

采用校准时60dB(典型值)

·高的输出IP337dBm(在5.8GHz)

·可调增益8dB(以1dB步进)

·最大功率增益9.2dB(在5.8GHz)

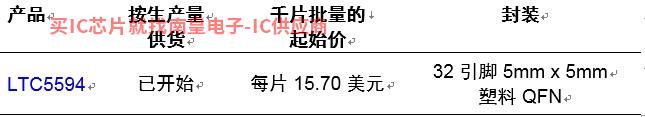

价格与供货
