105V、2.3A 同步降压稳压器 以超低 EMI/EMC 辐射提供 96% 效率
(2025年4月19日更新)

亚德诺半导体(AnalogDevices,Inc.,简称AD)凌力尔特公司(LinearTechnologyCorporation)推出2.3A、105V输入同步降压开关稳压器LTC7103。其4.4V至105V宽输入电压范围是为连续高压输入源或高压浪涌输入而设计的,因此无需外部浪涌抑制装置。这使LTC7103非常适合各种交通、工业和通信应用,如48V汽车、36V至72V电流、航空电子和双电池汽车系统。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

LTC7103高效内部电源开关可提供高达2.3A连续输出电流。LTC7103采用专有技术EMI/EMC辐射降低到超低水平,很容易满足汽车需求CISPR25Class5限制而不会牺牲效率。LTC7103调节12V输出时提供96%以上的效率,调整3.3V输出效率为90%。为避免噪声敏感频段,开关频率可设置为200kHz至2MHz,或者利用LTC7103内锁相环同步到此范围内的任何频率。

LTC7103采用独特的恒频平均电流模式控制架构。这实现了快速的瞬态响应和良好的环路稳定性,并在没有外部检测电阻的情况下实现了快速准确的输出电流设置和监测。这种可调的砖墙电流限制功能使LTC7103非常适合电流源应用,如电池或电容器充电和LED照明。

LTC7103在没有负载的情况下调整输出电压μA输入静态电流,从而延长电池在连接应用中的运行寿命。低纹波突发模式(BurstMode)在轻负荷运行时保持高效率和低输出纹波。脉冲跳跃模式也可以选择,以最大限度地减少纹波。LTC7103具有很短的40ns最短接通时间和最大占空比100%,使输出电压设定为1V直到输入电压之间的任何电压。LTC7103有8个引脚可选的固定输出电压设定点,包括1.2V至15V常用的电压轨。通过这些预设输出电压,无需外部电阻分压器,可以节省电路板空间,降低无负载静态电流。根据开关频率自动调节内部电压环路补偿,以保证速度和稳定性。此外,还可以使用电压环路OPTI-LOOP外部优化补偿。

LTC7103采用高压引脚间隔耐热性增强型5mmx6mmQFN-36(26)封装。工业温度级版LTC7103IUHE测试后,确保在–40°C至125°C在工作结温范围内运行。类似地,高温版LTC7103HUHE在–40°C至150°C在工作结温范围内运行。最后,高可靠性版本LTC7103MPUHE在–55°C至150°C在工作结温范围内运行。千片批量起价为每片4.50美元,所有版本均有现货供应。如需更AD官方代理请登录更多信息www.linear.com.cn/product/LTC7103。

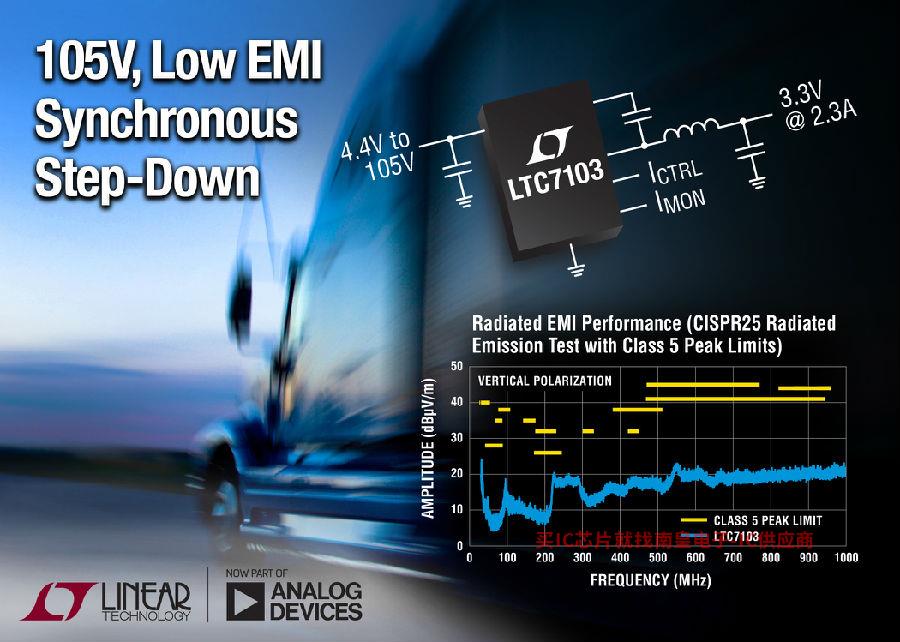

照片描述:快速电流设置的105V、2.3A(IOUT)同步降压稳压器

性能概要:LTC7103

·宽VIN范围:4.4V至105V(110V绝对最大值)

·超低EMI/EMC辐射:满足CISPR25Class5标准

·当调节48VIN至3.3VOUT时,IQ为2μA

·无需外部RSENSE快速准确地设置和监控输出电流

·砖墙电流限制

·最小连接时间短:40ns

·宽VOUT范围:1V至VIN

·100%最大比例操作

·可编程固定频率:2000kHz至2MHz

·可选固定8个引脚(1.2V至15V)或可调输出电压

·脉冲跳跃或低纹波突发模式可在轻负载时进行操作

·PLL与外部时钟同步

·EXTVCCLDO采用VOUT=3.3V至40V为芯片供电

·OPTI-LOOP或固定内部补偿

·输出过压保护

·耐热性增强型(5)mmx6mm)QFN封装
