ADN88341 是一款集成TEC控制器的单芯片TEC控制器。它包括线性功率级、脉冲宽度调制(PWM)功率级和两个零点漂移、轨到轨运算放大器。线性控制器采用PWM驱动器工作，在H桥配置下控制内部功率MOSFET。通过测量热传感器反馈电压，并使用集成运算放大器作为比例-积分-微分(PID)补偿器来调理信号，ADN8834通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

ADN8834支持负温度系数(NTC)热敏电阻以及正温度系数(PTC)电阻温度检测器(RTD)。目标温度设置为数模转换器(DAC)或外部电阻分压器的模拟电压输入。

ADN8834温度控制环路利用内置零漂移斩波放大器通过PID补偿方式实现稳定。内部2.50 V基准电压提供精确的1%输出，用于热敏电阻温度检测电桥和分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。它利用零点漂移斩波放大器，通过自动模拟温度控制环路可维持极佳的长期温度稳定性。

应用

• TEC温度控制
• 光学模块
• 光纤放大器
• 光纤网络系统
• 需要TEC温度控制的仪器仪表l

1 产品受美国专利第6,486,643号保护

• 获得专利的高效率单电感架构
• 用于TEC驱动器的集成式低 RDSON MOSFET
• TEC电压和电流工作监控
• 无需外部检测电阻
• 独立的TEC加热和冷却限流设置
• 可编程最大TEC电压
• 2.0 MHz PWM驱动器开关频率

• 外部同步
• 集成两个零偏移、轨到轨斩波放大器
• 支持NTC 或RTD热传感器
• 2.50 V、1%精度基准电压输出
• 温度锁定指示器
• 采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装
• 通过AEC-Q100汽车应用认证

ADN8834ACBZ-R7，封装：25-Ball WLCSP (2.54mm x 2.54mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6（1000+个）

ADN8834ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：6.47（100-499个）；6.47（1000+个）

ADN8834ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6（1000+个）

ADN8834WACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.25（1000+个）

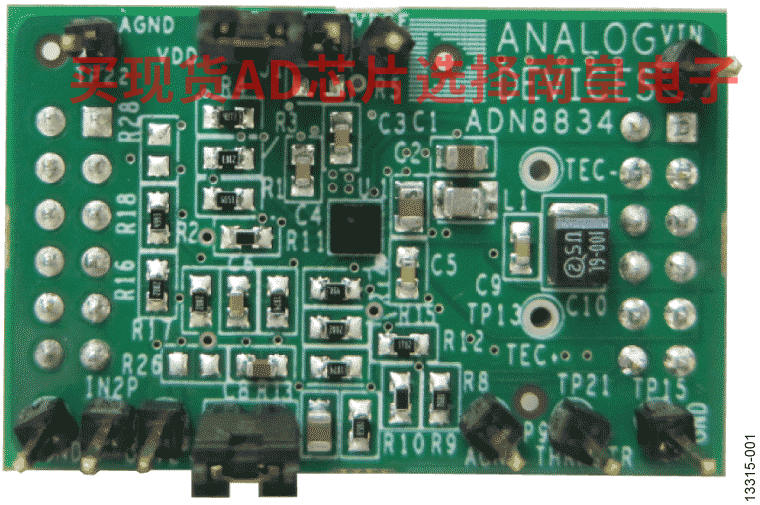

EVAL-ADN8834：ADN8834 评估板

ADN8834CB-EVALZ和ADN8834CP-EVALZ为可配置评估板，适合各种TEC模块和热敏电阻。 在评估板上，ADN8834利用两对采用H桥配置方式的互补集成式MOSFET提供并控制双向TEC电流。

通过两个片上电阻分压器，TEC冷却和加热电流限值分别设置为1.5 A，最大TEC电压可编程为3V。 温度设定点电流经过优化以适合10 k? NTC热敏电阻。 提供片上PID补偿网络元件并通过焊接不同值元件替代以实现温度控制回路和热负载之间的特性匹配，从而实现所需的响应时间和温度稳定性。 通过更改相应的元件值，还可修改TEC冷却和加热电流限值和最大TEC电压设置。

此外，该评估板可插入ADN8833/34基板，后者集成了用于可调谐模拟热PID、温度设定点、最大TEC电流和TEC电压限值的可调元件。
