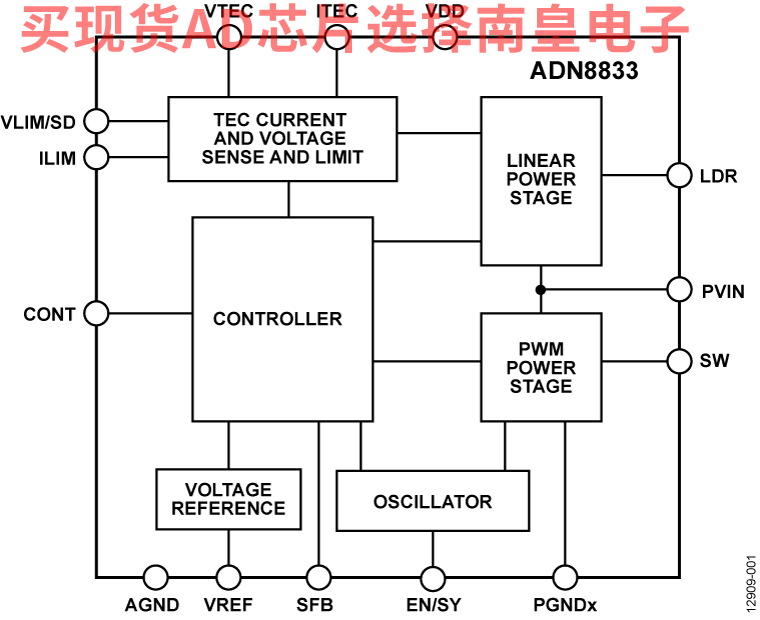

ADN8833是一款集成1 A功率MOSFET的单芯片H桥TEC驱动器。它包括提供线性驱动器(LDR)输出的线性功率级，以及提供SW输出的脉冲宽度调制(PWM)功率级。根据CONT输入的控制电压，ADN8833通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

CONT输入所施加的控制电压由数模转换器(DAC)产生，后者靠近温度控制系统的数字比例-积分-微分(PID)环路。

内部2.5 V基准电压提供精确的1%输出，用于分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。该基准电压也可用于DAC和温度检测电路，包括热敏电阻电桥和模数转换器(ADC)。

*产品受美国专利第6,486,643号保护

应用

• TEC温度控制
• 光学模块
• 光纤放大器
• 光纤网络系统
• 需要TEC温度控制的仪器仪表

• 获得专利的高效率单电感架构
• 用于TEC驱动器的集成式低RDSON MOSFET
• TEC电压和电流工作监控
• 无需外部检测电阻
• 独立的TEC加热和冷却限流设置
• 可编程最大TEC电压

• 2 MHz PWM开关频率
• 外部同步
• 兼容数字热控环路
• 2.50 V、1%精度基准电压输出

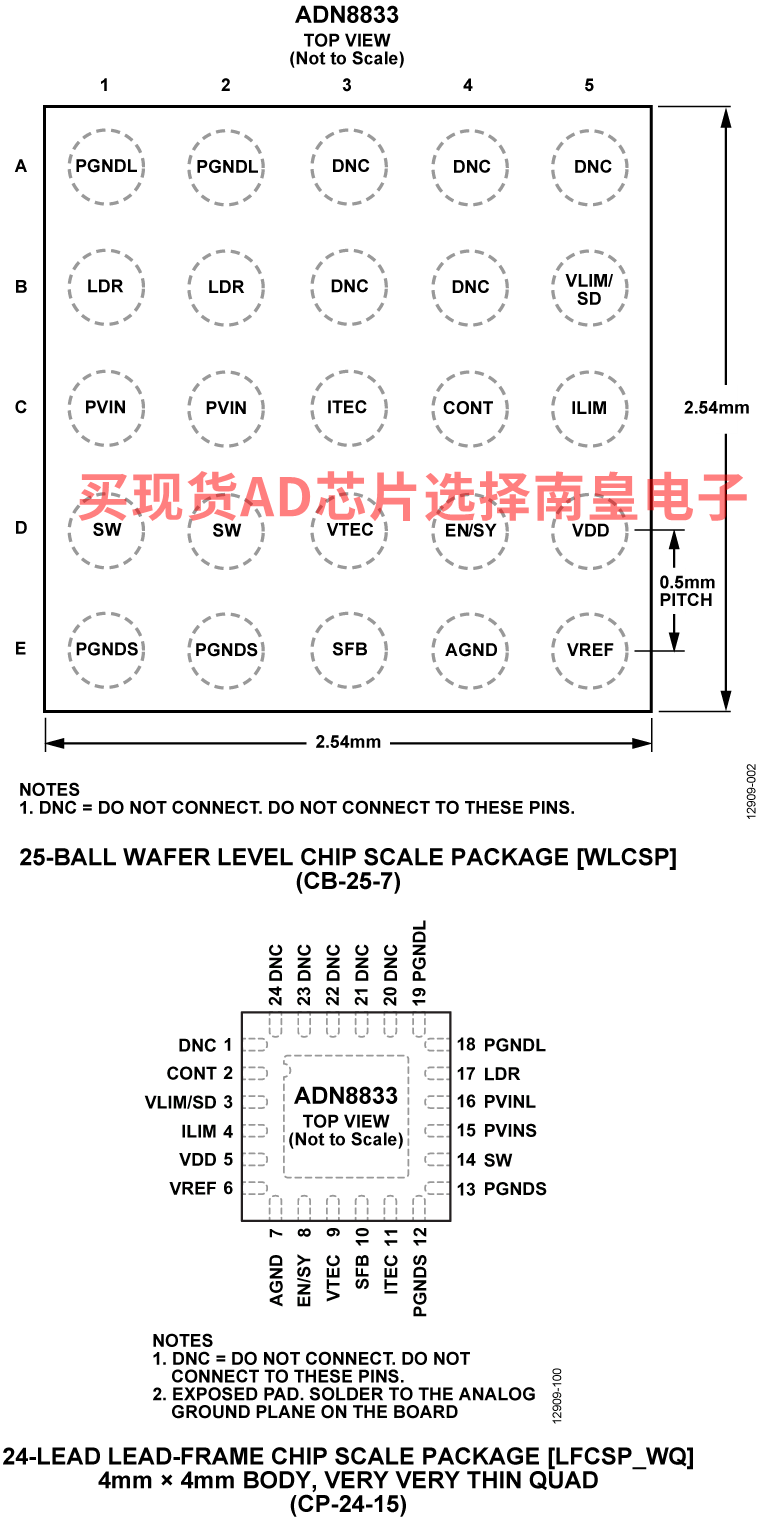

• 采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装

ADN8833ACBZ-R2，封装：25-Ball WLCSP (2.54mm x 2.54mm)，包装形式及数量：卷带，0，工作温度：，AD官网报价：

ADN8833ACBZ-R7，封装：25-Ball WLCSP (2.54mm x 2.54mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.56（1000+个）

ADN8833ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.92（100-499个）；4.92（1000+个）

ADN8833ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.56（1000+个）

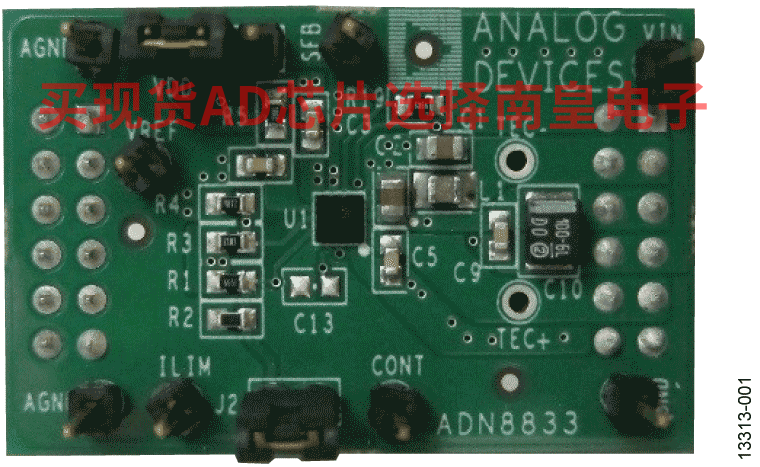

EVAL-ADN8833：ADN8833评估板

ADN8833CB-EVALZ和ADN8833CP-EVALZ为可配置评估板，适合各种TEC模块。 在评估板上，ADN8833利用两对采用H桥配置方式的互补集成式MOSFET提供双向TEC电流。

TEC上的电压与施加于CONT输入引脚的控制信号电压成正比。

通过片上无源器件，TEC冷却和加热电流限值分别设置为1A，最大TEC电压可编程为3V。 通过更改相应的元件值，可修改TEC冷却和加热电流限值和最大TEC电压设置。
