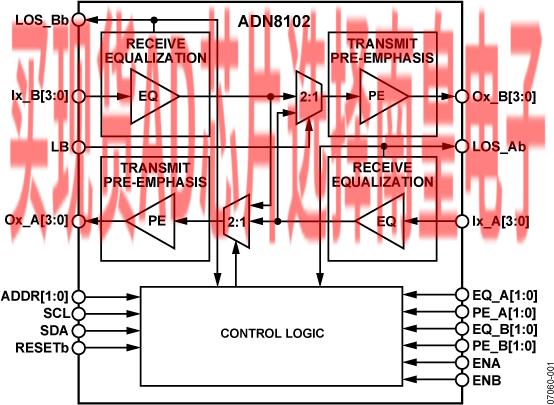

ADN8102是一款四通道双向CX4电缆/背板均衡器，具有八路PECL/CML兼容型差分输入和八路CML差分输出；输入提供可编程均衡，输出提供可编程输出电平及预加重或去加重。该器件针对NRZ数据进行了优化，工作速率最高可达3.75 Gbps。

接收输入提供可编程均衡，最多可以补偿30米CX4电缆(24 AWG)或40英寸FR4；并且提供可编程预加重，最多可以补偿15米CX4电缆(24 AWG)或40英寸FR4 (3.75 Gbps)。各通道还提供可编程信号丢失检测和自环功能，供系统测试和调试使用。

ADN8102通过切换引脚、I2C控制接口（可提供更灵活的控制）或二者的组合进行控制。每个通道均采用异步路径，支持DC至3.75 Gbps的NRZ数据速率；通道之间彼此独立。该器件具有低延时和极低的通道间偏斜特性。

ADN8102主要用于支持CX4或InfiniBand电缆上的机壳间切换应用。

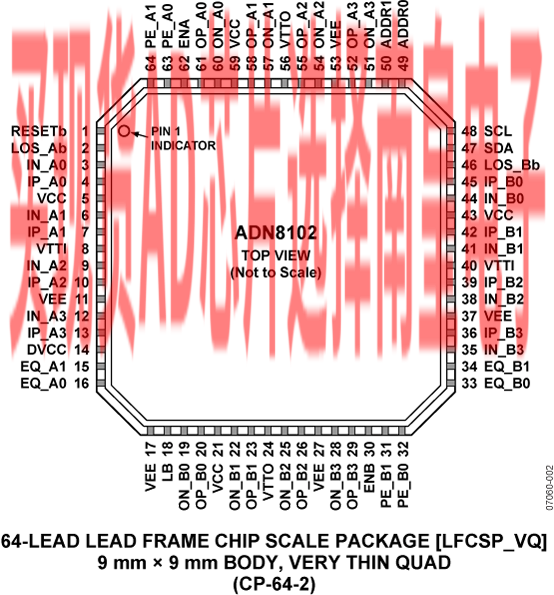

ADN8102采用9 mm × 9 mm、64引脚LFCSP (QFN)封装，工作温度范围为?40°C至+85°C。

应用

10GBase-CX4

HiGig

InfiniBand

1×, 2× 光纤通道

XAUI

背板或电缆千兆以太网

CPRI

50 Ω 电缆

数据手册, Rev. A, 8/08

• 针对DC至3.75 Gbps数据速率进行了优化
• 可编程输入均衡
  最多可以提升22 dB (1.875 GHz)
  最多可以补偿30米的CX4电缆（最高3.75 Gbps）
  最多可以补偿40英寸的FR4（最高3.75 Gbps）
• 可编程输出预加重/去加重
  最多可以提升12 dB（1.875 GHz，3.75 Gbps）
  最多可以补偿15米的CX4电缆（最高3.75 Gbps）
  最多可以补偿40英寸的FR4（最高3.75 Gbps）
• 灵活的1.8 V至3.3 V内核电源
• 按通道P/N对翻转，便于路由
• 低功耗：每通道125 mW（最高3.75 Gbps）

• 直流耦合或交流耦合的差分CML输入
• 可编程CML输出电平
• 50 Ω片内端接
• 工作温度范围：?40°C至+85°C
• 支持8b10b、加扰或无编码NRZ数据
• I2C 控制接口
• 64引脚LFSCP (QFN)封装

ADN8102ACPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：21.7（100-499个）；18.07（1000+个）

ADN8102ACPZ-R7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：21.7（100-499个）；18.07（1000+个）

EVAL-ADN8102：ADN8102 评估板
