ADN4696E的基本参数

制造厂商：AD
产品类别：LVDS-MLVDS
技术类目：M-LDVS（多点低压差分信号）
功能描述：具有2类接收器的3.3 V、200 Mbps、半双工、高速M-LVDS收发器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADN4696E的产品详情：

ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至3.4 V共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供高达±15 kV的ESD保护。

这些器件遵循M-LVDS的TIA/EIA-899标准，功能类似于符合LVDS TIA/EIA-644 标准的对应LVDS器件，但设计有针对多点应用的特性。具体包括驱动器输出支持低至30 ?的多点总线负载，并且转换时间受控制，允许从主干传输线路接出分支线。总线最多支持与32个节点连接。

ADN4696E/ADN4697E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。这两款器件提供8引脚SOIC封装的半双工配置(ADN4696E)或14引脚SOIC封装的全双工配置(ADN4697E)。

应用

背板和电缆多点数据传输
多点时钟分配
低功耗、高速替代器件，可缩短RS-485链路
网络路由器和交换机
无线基站基础设施

ADN4696E的优势和特点：

多点LVDS收发器（低电压差分信号驱动器和接收器对）
转换速率：200 Mbps (100 MHz)
支持30 ?至55 ?的总线负载
接收器类型：
2类(ADN4696E/ADN4697E)：100 mV阈值失调，可提供开路和总线空闲故障安全功能

符合M-LVDS的TIA/EIA-899标准
M-LVDS总线的无毛刺上电/关断
驱动器输出转换时间可控
共模范围：–1 V至+3.4 V，允许在2 V接地噪声下进行通信
欲了解更多特性，请参考数据手册

ADN4696E具体的完整产品型号参数及价格（美元）：

ADN4696EBRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.84（100-499个）；1.6（1000+个）

ADN4696EBRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.84（100-499个）；1.6（1000+个）

ADN4696E的评估套件：

EVAL-ADN4696E：M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

EVAL-ADN469xEHDEBZ支持轻松而快速地评估半双工M-LVDS收发器（ADN4690E、ADN4691E、ADN4694E、ADN4696E）。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。螺丝端子板可以方便地连接电源和地，SMB插孔连接器则支持高速逻辑和M-LVDS总线信号。

该评估板针具有适合ADN469xE系列半双工M-LVDS收发器的8引脚SOIC封装。 .

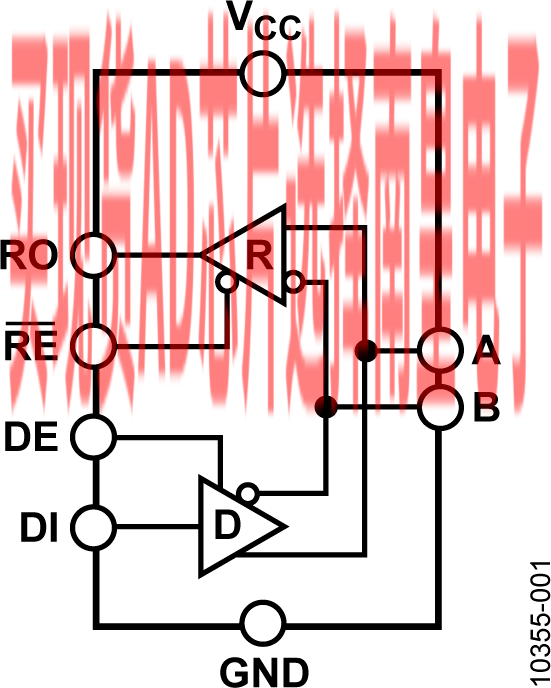

ADN4696E的电路图解：

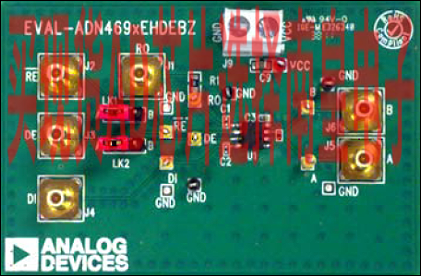

ADN4696E的评估套件：
