ADN4694E（具有2类接收器的3.3 V、100 MBPS、半双工、高速M-LVDS收发器）-AD代理

ADN4694E的基本参数

制造厂商：AD
产品类别：LVDS-MLVDS
技术类目：M-LDVS（多点低压差分信号）
功能描述：具有2类接收器的3.3 V、100 MBPS、半双工、高速M-LVDS收发器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADN4694E的产品详情：

ADN4690E/ADN4692E/ADN4694E/ADN4695E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4690E/ADN4692E都是具有25 mV迟滞的1类接收器，因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4694E/ADN4695E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。

这些器件提供8引脚SOIC封装的半双工配置(ADN4690E/ADN4694E)或14引脚SOIC封装的全双工配置(ADN4692E/ADN4695E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件，可缩短RS-485链路
- 联网和无线基站基础设施

ADN4694E的优势和特点：

多点LVDS收发器（低电压差分信号驱动器和接收器对）
开关速率： 100 Mbps (50 MHz)
支持的总线负载： 30 ?至55 ?
2类接收器可供选择
- 2类(ADN4694E/ADN4695E)： 100 mV阈值失调，可提供开路和总线空闲故障安全功能

符合M-LVDS的TIA/EIA-899标准
M-LVDS总线上的无毛刺上电/关断
驱动器输出转换时间可控
共模范围： -1 V至+3.4 V，允许在2 V接地噪声下进行通信
欲了解更多特性，请参考数据手册

ADN4694E具体的完整产品型号参数及价格（美元）：

ADN4694EBRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.8（100-499个）；1.56（1000+个）

ADN4694EBRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.8（100-499个）；1.56（1000+个）

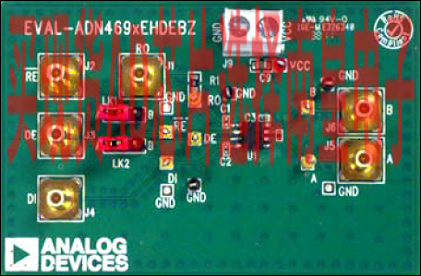

ADN4694E的评估套件：

EVAL-ADN4696E：M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

EVAL-ADN469xEHDEBZ支持轻松而快速地评估半双工M-LVDS收发器（ADN4690E、ADN4691E、ADN4694E、ADN4696E）。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。螺丝端子板可以方便地连接电源和地，SMB插孔连接器则支持高速逻辑和M-LVDS总线信号。

该评估板针具有适合ADN469xE系列半双工M-LVDS收发器的8引脚SOIC封装。 .

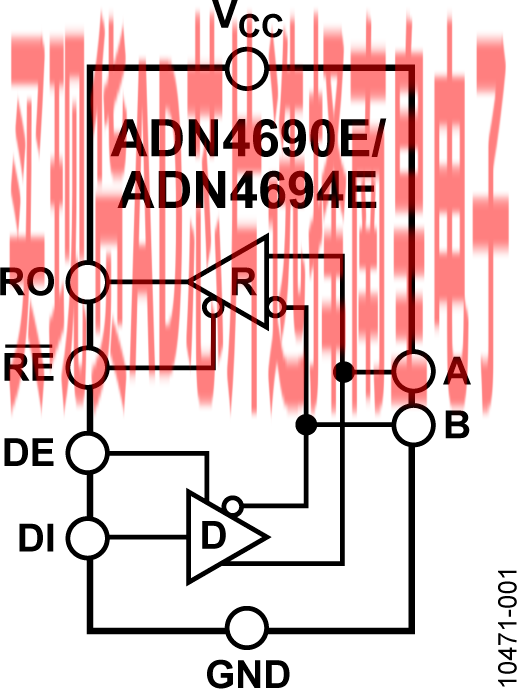

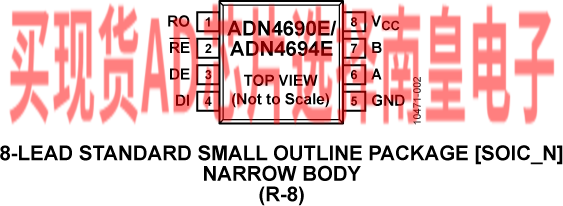

ADN4694E的电路图解：

ADN4694E的评估套件：
