ADN4690E/ADN4692E是多点低压差分信号(M-LVDS)收发器（驱动器和接收机对），工作速率最高可达100 Mbps (50 MHz)。驱动器输出端实施压摆率控制，以增强输出信号完整性，并较大程度地减少反射。接收机可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。

ADN4690E/ADN4692E遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。该驱动器在多点总线拓扑结构上允许低至30 Ω的总线负载，且控制驱动器输出转换时间以较大程度地减少反射。总线最多支持与32个节点连接。

ADN4690E/ADN4692E是1型接收机，在差分输入电压下具有25 mV的迟滞，因此缓慢变化的信号或输入损耗不至于引起输出振荡。

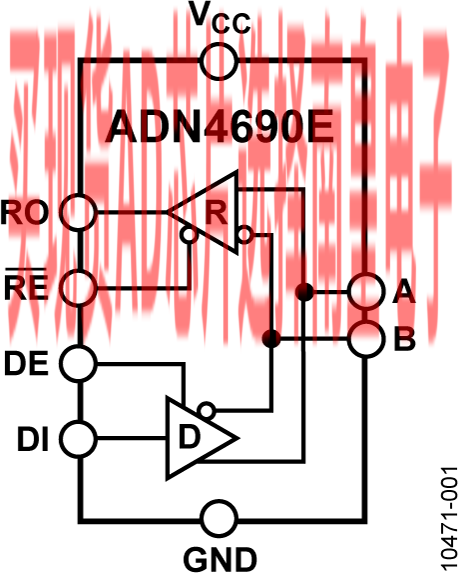

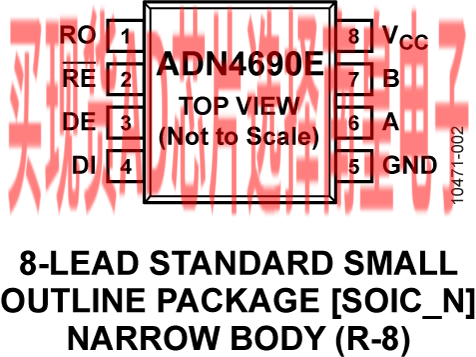

ADN4690E/ADN4692E提供8引脚SOIC封装的半双工配置(ADN4690E)或14引脚SOIC封装的全双工配置(ADN4692E)。

应用

• 背板和电缆多点数据传输
• 多点时钟分配
• 低功耗、高速替代器件，可缩短RS-485链路
• 网络路由器和交换机
• 无线基站基础设施

• 多点LVDS收发器（低电压差分信号驱动器和接收器对）
• 开关速率： 100 Mbps (50 MHz)
• 支持的总线负载： 30 ?至55 ?
• 2类接收器可供选择
  • 1类(ADN4690E/ADN4692E)： 迟滞为25 mV

• 符合M-LVDS的TIA/EIA-899标准
• M-LVDS总线上的无毛刺上电/关断
• 驱动器输出转换时间可控
• 共模范围： -1 V至+3.4 V，允许在2 V接地噪声下进行通信
• 欲了解更多特性，请参考数据手册

ADN4690EBRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

ADN4690EBRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.93（100-499个）；1.68（1000+个）

EVAL-ADN4696E：M-LVDS半双工评估板(ADN4690E/ADN4691E/ADN4694E/ADN4696E)

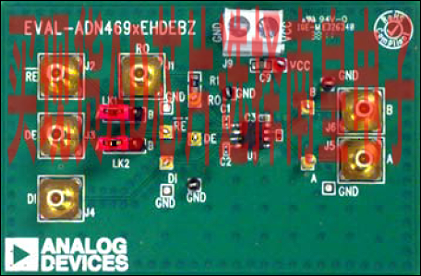

EVAL-ADN469xEHDEBZ支持轻松而快速地评估半双工M-LVDS收发器（ADN4690E、ADN4691E、ADN4694E、ADN4696E）。 所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。 螺丝端子板可以方便地连接电源和地，SMB插孔连接器则支持高速逻辑和M-LVDS总线信号。

该评估板针具有适合ADN469xE系列半双工M-LVDS收发器的8引脚SOIC封装。 .
