ADN4680E包括四个多点低压差分信号(M-LVDS)收发器（驱动器和接收器对），不归零(NRZ)模式下工作速率可高达250 Mbps(125 MHz)。每个收发器的驱动器和接收器采用半双工配置进行连接，因此可以通过独立的使能引脚配置每个收发器，以发送或接收数据。总线引脚上提供高达±15 kV的ESD保护。这些收发器针对低动态功耗进行了优化，可用于高密度应用。ADN4680E基于TIA/EIA-899标准设计，可用于M-LVDS网络，为TIA/EIA-644 LVDS器件增添了额外的多点能力。

接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。每个接收器都可以通过引脚独立选择，用作1类或2类接收器。1类接收器具有15 mV迟滞，因此缓慢变化的信号或输入损耗不至于引起输出振荡。2类接收器具有失调阈值，可在输入开路（开路故障安全）、总线处于空闲状态（总线空闲或端接故障安全）或输入端硬短路时保证输出状态。

该器件采用紧凑的48引脚、7 mm x 7 mm LFCSPP封装，工作温度范围为−40°C至+105°C。

应用

• 背板和电缆多点数据传输
• 多点时钟分配
• 低功耗、高速替代器件，可缩短RS-485链路
• 网络和无线基站基础设施
• 电网基础设施和继电器保护系统
• SPI网络的差分扩展

• 四个 M-LVDS 收发器（驱动器和接收器对）
• 切换率：250 Mbps (125 MHz)
• 每个接收器具有独立的引脚选择，有两种模式：
  • 类型 1：典型值为 15 mV 的输入滞后
  • 类型 2：差分输入阈值电压偏移为 100 mV，以支持开路、短路和总线空闲故障安全
• 与 M-LVDS 的 TIA/EIA-899 标准兼容
• M-LVDS 总线上的无毛刺上电/关断
• 驱动器输出的受控变迁时间
• 共模范围：−1 V 至 +3.4 V，允许与 ±2 V 接地噪声进行通信

• 禁用或断电时，驱动器输出高阻抗
• 每个驱动器和接收器的独立使能引脚
• 总线引脚上的增强型 ESD 保护
  • ≥±15 kV HBM，空气放电
  • ≥±8 kV HBM，接触放电
  • ≥±10 kV IEC 61000-4-2，空气放电
  • ≥±8 kV IEC 61000-4-2，接触放电
• 针对所有引脚、接触放电的增强型 ±8 kV HBM ESD 保护
• 工作温度范围：−40°C 至 +105°C
• 提供 48 引脚、7 mm x 7 mm LFCSP 封装

ADN4680EBCPZ，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：3.36（100-499个）；2.9（1000+个）

ADN4680EBCPZ-RL，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：3.36（100-499个）；2.9（1000+个）

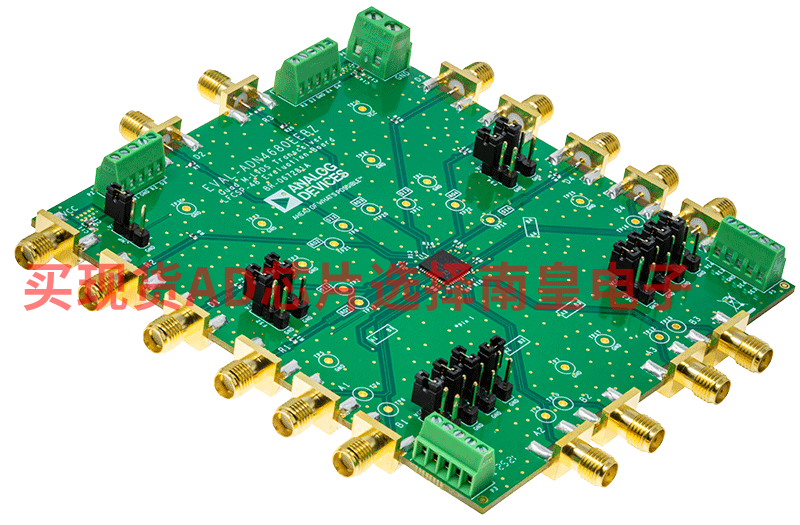

EVAL-ADN4680E：评估 ADN4680E 250 Mbps、半双工、四路 M-LVDS 收发器

EVAL-ADN4680EEBZ 允许快速轻松地评估 ADN4680E 250 Mbps、半双工、四多点、低压差分信号 (M-LVDS) 收发器。EVALADN4680EEBZ 允许在不需要外部组件的情况下，执行每个收发器的输入和输出功能。

超小型 A (SMA) 连接器为高速逻辑和 M-LVDS 总线信号提供方便的连接。螺钉接线端子可用于访问电源、接地和数字信号。跳线选项允许控制每个收发器驱动器和接收器启用引脚、每个收发器故障安全功能和全局关断模式。

EVAL-ADN4680EEBZ 针对高速信号进行了优化。板载差分 M-LVDS 信号走线作为长度匹配的 100 Ω 差分对布线。DIx 数字输入和 ROx 接收器输出也是长度匹配的，并布线中具有受控的 50 Ω 接地阻抗。EVAL-ADN4680EEBZ 具有坚固的接地层和电源层，可实现最佳电源完整性。

EVAL-ADN4680EEBZ 具有尺寸适用于 ADN4680E 收发器的 7 mm × 7 mm、48 脚 LFCSP 封装。有关 ADN4680E, 的完整详细信息，请参阅 ADN4680E 数据手册，在使用 EVAL-ADN4680EEBZ 时，必须同时参阅该数据手册和本用户指南。
