ADN4661的基本参数

制造厂商：AD
产品类别：LVDS-MLVDS
技术类目：LVDS（低压差分信号）驱动器和接收器
功能描述：单通道、3 V、CMOS、LVDS、高速差分驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADN4661的产品详情：

ADN4661是一款单通道、CMOS、低压差分信号(LVDS)线路驱动器，提供600 Mbps (300 MHz)以上的数据速率，功耗超低。它采用直通式引脚排列，便于PCB布局以及输入与输出信号分离。

该器件接受低压TTL/CMOS逻辑信号，并将其转换成典型值为±3.1 mA的差分电流输出，以便驱动双绞线电缆等传输介质。所传输的信号在接收端的端接电阻上产生典型值为±355 mV的差分电压，然后由线路接收器将其转换为TTL/CMOS逻辑电平。

ADN4661及配套LVDS接收器为高速点对点数据传输提供一种新的解决方案，可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)，功耗则更低。

应用

背板数据传输

电缆数据传输

时钟分配

ADN4661的优势和特点：

输出引脚提供±15 kV ESD保护
转换速率：600 Mbps (300 MHz)
直通式引脚排列可简化PCB布局
差分偏斜：300 ps（典型值）
差分偏斜：700 ps（最大值）
传播延迟：1.5 ns（最大值）

3.3 V电源
差分信号：±355 mV
低功耗：23 mW（典型值）
与现有5 V LVDS接收器兼容
符合TIA/EIA-644 LVDS标准
工业温度范围：?40°C至+85°C

ADN4661具体的完整产品型号参数及价格（美元）：

ADN4661BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：0.94（100-499个）；0.81（1000+个）

ADN4661BRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.94（100-499个）；0.81（1000+个）

ADN4661的评估套件：

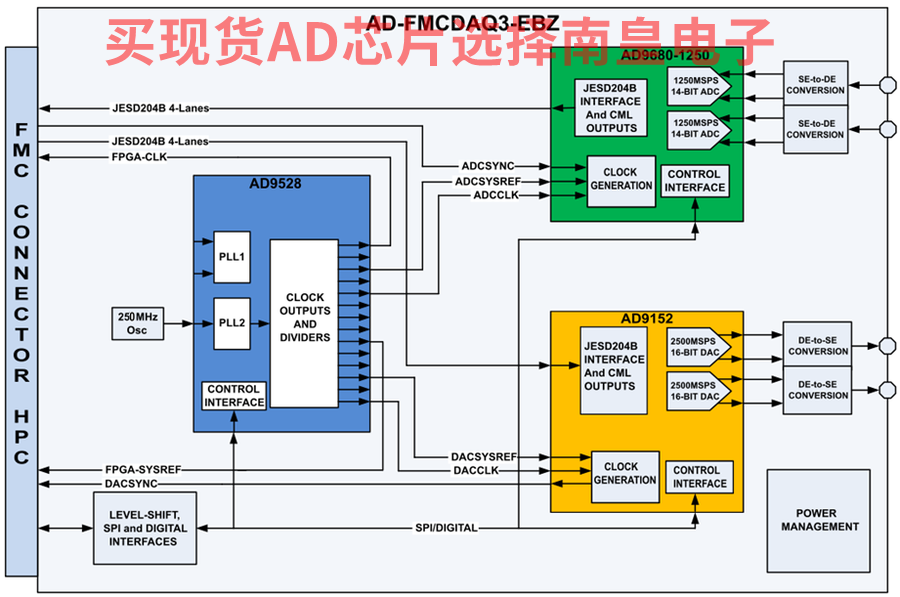

EVAL-FMCDAQ3-EBZ：高速数据采集FMC板

AD-FMCDAQ3-EBZ模块由AD9680（双通道、14位、1.25 GSPS、JESD204B ADC）、AD9152（双通道、16位、2.5 GSPS、JESD204B DAC）、AD9528时钟和电源管理组件组成。它通过FMC连接器和内部生成的载波平台提供时钟信号，包括完全自足的数据采集和信号合成原型制作平台。该模块采用FMC尺寸(84 mm × 69 mm)，将宽带数据转换、时钟和电源结合在一起，非常接近用于系统原型开发和设计的实际软硬件，而信号链性能不受影响。

应用

电子测试与测量设备通用软件无线电雷达系统超宽带卫星接收器信号情报(SIGINT) 点对点通信系统 DOCSIS 3.0 CMTS和HFC网络多路输入/多路输出(MIMO)无线电自动测试设备

ADN4661的电路图解：
