ADN4656（5 kV RMS/3.75 kV RMS、双通道LVDS千兆位隔离器（第一通道反向））-AD代理

ADN4656的基本参数

制造厂商：AD
产品类别：LVDS-MLVDS
技术类目：隔离式LVDS
功能描述：5 kV RMS/3.75 kV RMS、双通道LVDS千兆位隔离器（第一通道反向）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADN4656的产品详情：

ADN4654/ADN4655/ADN46561 是信号隔离式低电压差分信号 (LVDS) 缓冲器，能够以低抖动在高达 1.1 Gbps 的数据速率下运行。这些器件集成了 ADI 公司的 iCoupler 技术，已针对高速运行进行增强，可以为符合 TIA/EIA-644-A 标准的 LVDS 驱动器和接收器提供电气隔离。利用该集成，可实现 LVDS 信号链的嵌入式隔离。

ADN4654/ADN4655/ADN4656 包含多种通道配置，ADN4655 和 ADN4656 上的 LVDS 接收器包含一个故障安全机制，可在输入悬空、短路或端接但未驱动时确保相应的 LVDS 驱动器输出为逻辑 1。

对于低抖动条件下的高速运行，LVDS 和隔离器电路依赖于 2.5 V 电源。集成的片内低压差 (LDO) 稳压器可以通过外部 3.3 V 电源提供所需的 2.5 V 电压。这些器件完全适合在广泛的工业温度范围内使用，采用具有 5 kV rms 隔离的 20 引脚宽体 SOIC_W 封装，或采用具有 3.75 kV rms 隔离的 20 引脚 SSOP 封装。

应用

隔离式视频和成像数据
模拟前端隔离
数据平面隔离
隔离式高速时钟和数据链路

1 受美国专利 5,952,849；6,873,065；6,903,578 和 7,075,329 保护。其他专利正在申请中。

ADN4656的优势和特点：

5 kV rms 和 3.75 kV rms LVDS 隔离器
符合 TIA/EIA-644-A LVDS 标准
多种双通道配置
能以高达 1.1 Gbps 的任意数据速率进行切换，具有低抖动
- 传播延迟 4 ns（典型值）
- 随机抖动 2.6 ps rms（典型值）
- 1.1 Gbps 时峰到峰总抖动 90 ps（典型值）
2.5 V 或 3.3 V 电源
−75 dBc 电源纹波抑制，相位杂散水平
抗干扰性
±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
高共模瞬变抗扰度：>25 kV/μs

超越 EN 55022 B 级辐射发射限制，PRBS 为 1.1 Gbps
安全和监管审批（20 引脚 SOIC_W 封装）
- UL（申请中）：5000 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 组件验收通知 5A（申请中）
- VDE 符合性证书（申请中）
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 424 VPEAK
在开路、短路和端接输入条件下故障安全输出高电平 (ADN4655/ADN4656)
工作温度范围：−40°C 至 +125°C
7.8 mm 最小爬电距离和净空

ADN4656具体的完整产品型号参数及价格（美元）：

ADN4656BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：8.23（100-499个）；6.71（1000+个）

ADN4656BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：8.23（100-499个）；6.71（1000+个）

ADN4656BRWZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：9.14（100-499个）；7.48（1000+个）

ADN4656BRWZ-RL7，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：9.14（100-499个）；7.48（1000+个）

ADN4656的评估套件：

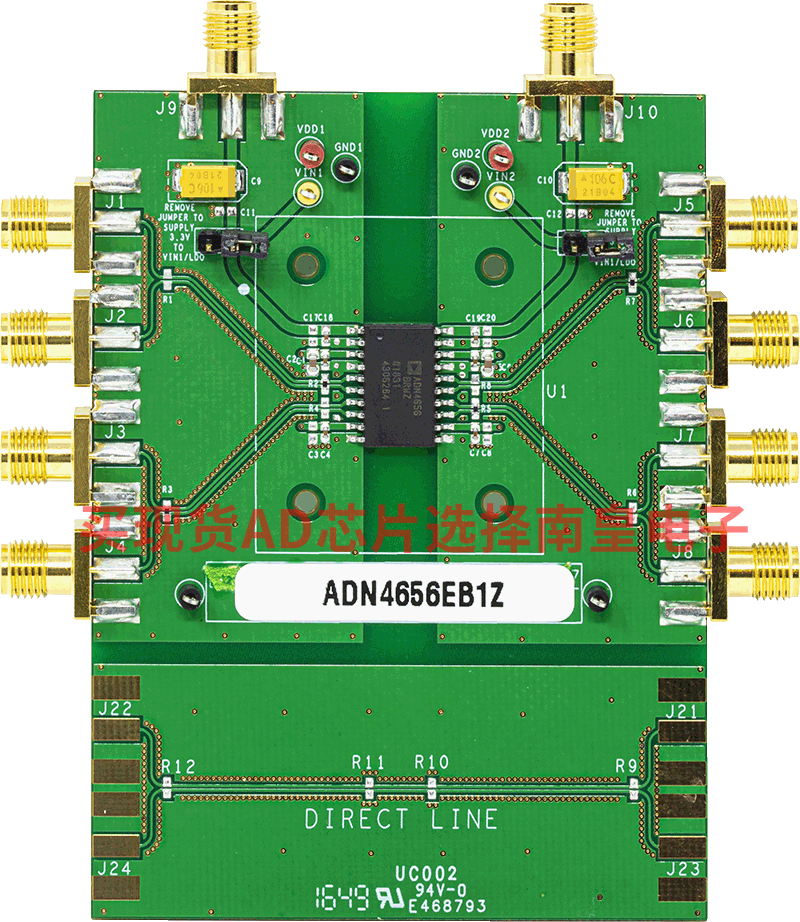

EVAL-ADN4656：ADN4656 评估板

使用 EVAL-ADN4654EB1Z、EVAL-ADN4655EB1Z 和 EVAL-ADN4656EB1Z，可以快速轻松地评估 ADN4654/ADN4655/ADN4656 低电压差分信号 (LVDS) 隔离器而无需外部组件。ADN4654/ADN4655/ADN4656 利用 ADI 公司的 iCoupler 技术将 2 通道隔离器与 LVDS 接收器和驱动器组合到单个 20 引脚宽体 SOIC 封装中。这些器件能够以低抖动在高达 1.1 Gbps 的数据速率下运行。

这些评估板针对隔离器的每一侧都有单独的接地平面和电源平面。通过这样的分离，可以在器件两侧之间评估具有电气隔离的 ADN4654/ADN4655/ADN4656。ADN4654/ADN4655/ADN4656 器件每一侧都需要可通过跳线选择的 3.3 V 或 2.5 V 电源。使用片内低压差 (LDO) 稳压器，可以通过外部 3.3 V 电源提供 2.5 V 电压。

ADN4654/ADN4655/ADN4656 数据手册中提供了有关 ADN4654/ADN4655/ADN4656 的完整信息。使用该评估板时，应参阅该数据手册，同时参阅本用户指南。

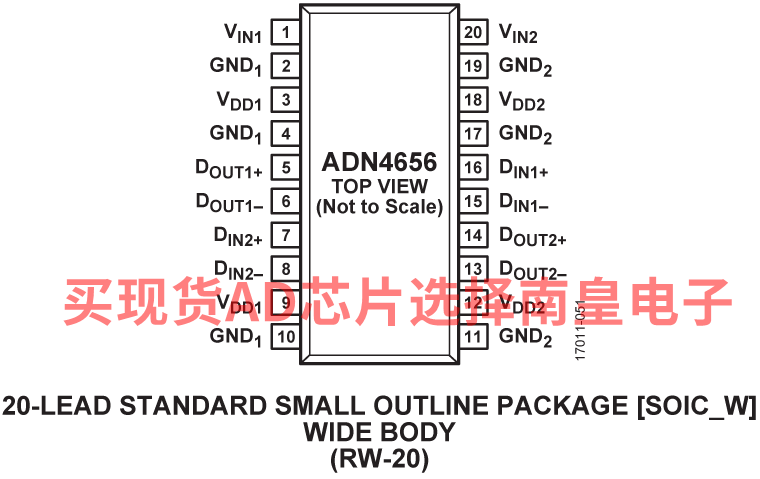

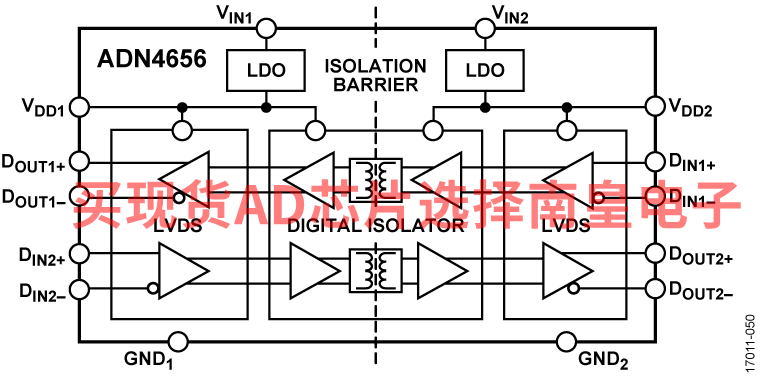

ADN4656的电路图解：

ADN4656的评估套件：
