ADN4652是一款信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。

该器件集成 iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电气隔离。从而实现LVDS信号链的直接隔离。

该器件集成 iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电气隔离。从而实现LVDS信号链的直接隔离。

LVDS和隔离电路采用2.5V电源，提供高速工作和低抖动。集成片上LDO采用外部3.3V电源可以提供需要的2.5V电源。额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5kV rms隔离。

应用

• 模拟前端(AFE)隔离
• 数据平面隔离
• 隔离高速时钟和数据链路
• 针对LVDS提供隔离SPI

• 5 kV rms LVDS隔离器
• 符合TIA/EIA-644-A LVDS标准
• 多种双通道配置
• 最高600 Mbps开关速率，具有低抖动
• 传播延迟：4.5 ns（最大值）
• 151 ps最大峰峰值抖动（600 Mbps）
• 最大脉冲偏斜：100 ps
• 不同器件通道间偏斜：最大600 ps
• 2.5 V或3.3 V电源
• -75 dBc电源纹波抑制和毛刺抑制
• ±8 kV IEC 61000-4-2 ESD跨越隔离保护
• 高共模瞬变抗扰度：>25 kV/μs
• 具有600Mbps PRBS或300 MHz时钟，符合EN55022 B类辐射标准
• 安全和法规认证（RW-20封装）
• UL（申请中）1分钟5000 V rms，符合UL 1577
• CSA元件验收通知#5A（申请中）符合VDE标准证书（申请中）
• DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
• VIORM = 424 V 峰值
• 欲了解更多特性，请参考数据手册

ADN4652BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：7.25（100-499个）；5.94（1000+个）

ADN4652BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：7.25（100-499个）；5.94（1000+个）

ADN4652BRWZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：8.05（100-499个）；6.6（1000+个）

ADN4652BRWZ-RL7，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：8.05（100-499个）；6.6（1000+个）

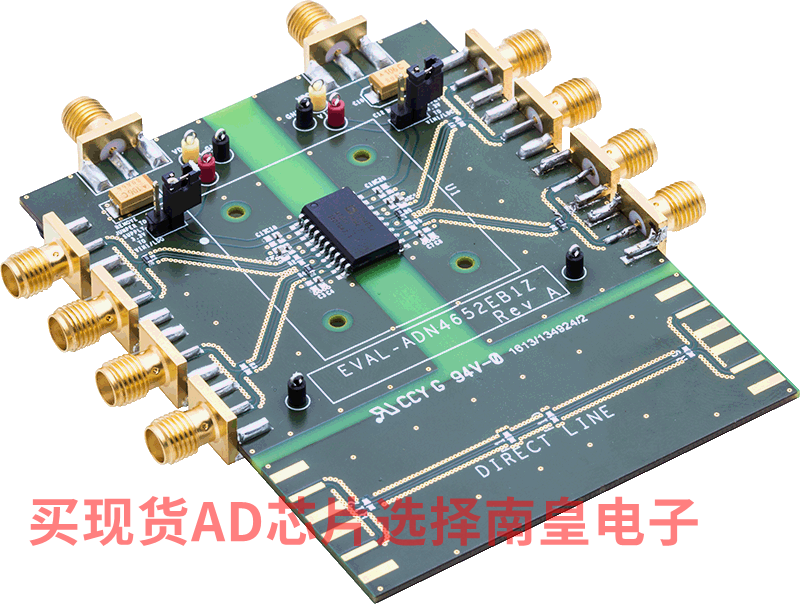

EVAL-ADN465X：ADN4651 和 ADN4652 评估板

EVAL-ADN4651EB1Z和EVAL-ADN4652EB1Z支持快速而轻松地评估ADN4651/ADN4652低电压差分信号(LVDS)隔离器，无需使用外部元件。ADN4651/ADN4652采用ADI公司的iCoupler技术将2通道隔离器、LVDS接收器和驱动器集成到单通道、20引脚宽体SOIC封装中。它们能以最高600 Mbps的数据速率工作，且具有极低的抖动。

该评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADN4651/ADN4652，并实现器件两端之间的电气隔离。ADN4651/ADN4652各端上需提供3.3 V或2.5 V的跳线可选电源。使用片上LDO，采用外部3.3 V电源可以提供2.5 V电源。

ADN4650/ADN4651/ADN4652数据手册提供ADN4651/ADN4652的完整信息，使用评估板时应同时参考用户指南UG-900与数据手册。
