ADN4651的基本参数

制造厂商：AD
产品类别：LVDS-MLVDS
技术类目：隔离式LVDS
功能描述：5 kV rms、600 Mbps双通道LVDS隔离器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADN4651的产品详情：

ADN4651是一款信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。

该器件集成iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电隔离。从而实现LVDS信号链的直接隔离。

该器件提供多种通道配置，ADN4651上的LVDS接收器内置故障安全机制，确保当输入浮动、短路或没有驱动而端接时，对应LVDS驱动器输出为逻辑1。

LVDS和隔离电路采用2.5V电源，提供高速工作和低抖动。集成片上LDO采用外部3.3V电源可以提供需要的2.5V电源。额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5kV rms隔离。

应用

模拟前端(AFE)隔离
数据平面隔离
隔离高速时钟和数据链路
针对LVDS提供隔离SPI

ADN4651的优势和特点：

5 kV rms LVDS隔离器
符合TIA/EIA-644-A LVDS标准

4.5 ns最大传播延迟
151 ps最大峰峰值抖动（600 Mbps）
100 ps最大脉冲偏斜
不同器件通道间偏斜：最大600 ps

2.5 V或3.3 V电源
-75 dBc电源纹波抑制和毛刺抑制
±8 kV IEC 61000-4-2 ESD隔离保护
高共模瞬变抗扰度： >25 kV/μs
具有600Mbps PRBS或300 MHz时钟，符合EN55022 B类辐射标准
安全和法规认证（RW-20封装）
- UL（申请中） 1分钟5,000 V rms，符合UL 1577
- CSA元件验收通知#5A（申请中）符合VDE标准证书（申请中）
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 424 V峰值
对于开路、短路和端接输入，具有故障安全功能，确保输出高电平
工作温度范围： -40℃至+125℃

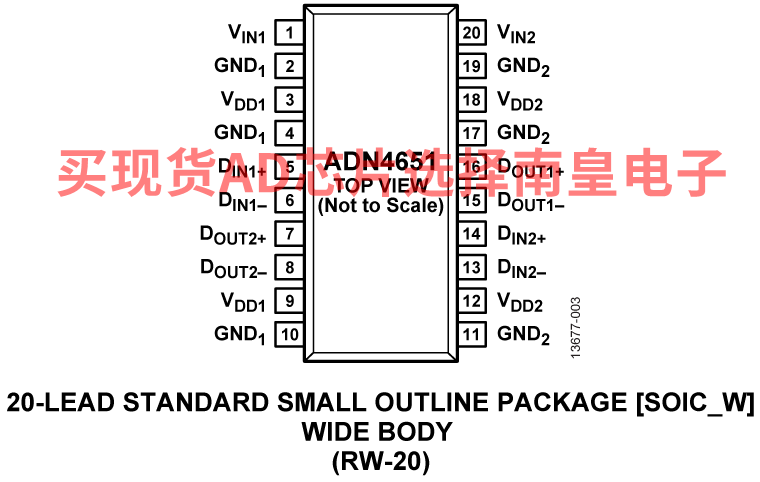

5kV rms，采用SOIC-W20封装，爬电距离与电气间隙为7.6 mm

ADN4651具体的完整产品型号参数及价格（美元）：

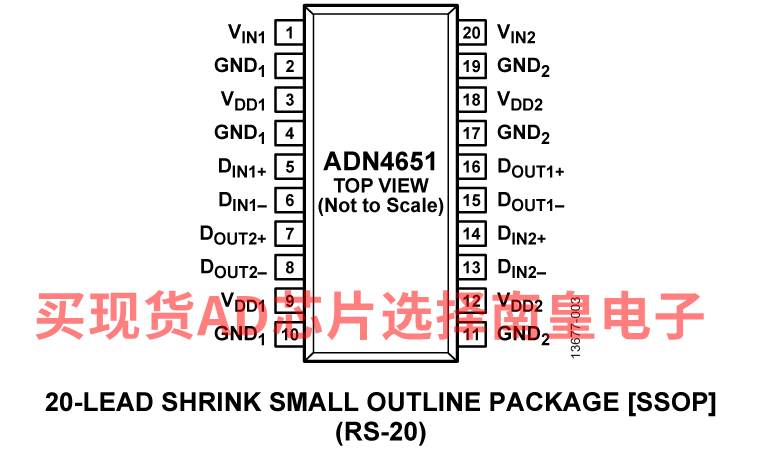

ADN4651BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：6.64（100-499个）；5.45（1000+个）

ADN4651BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：6.64（100-499个）；5.45（1000+个）

ADN4651BRWZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：7.38（100-499个）；6.05（1000+个）

ADN4651BRWZ-RL7，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：7.38（100-499个）；6.05（1000+个）

ADN4651的评估套件：

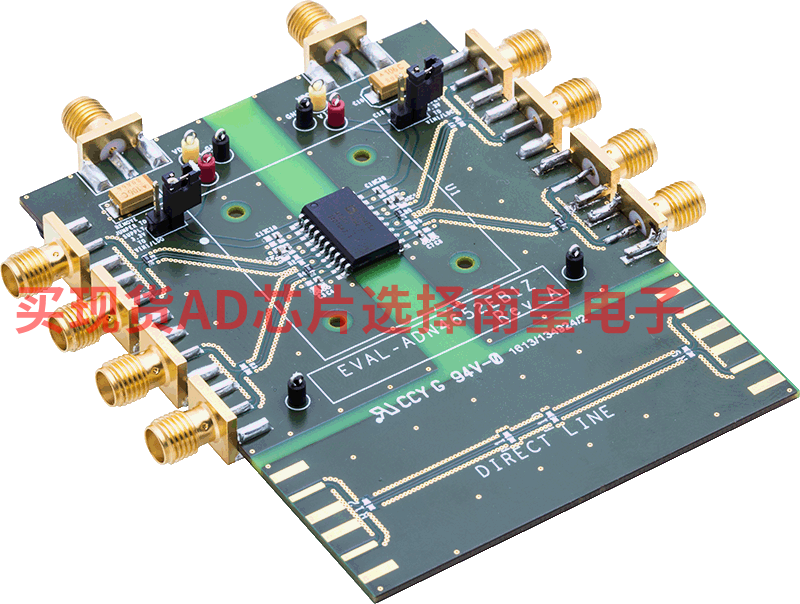

EVAL-ADN465X：ADN4651 和 ADN4652 评估板

EVAL-ADN4651EB1Z和EVAL-ADN4652EB1Z支持快速而轻松地评估ADN4651/ADN4652低电压差分信号(LVDS)隔离器，无需使用外部元件。ADN4651/ADN4652采用ADI公司的iCoupler技术将2通道隔离器、LVDS接收器和驱动器集成到单通道、20引脚宽体SOIC封装中。它们能以最高600 Mbps的数据速率工作，且具有极低的抖动。

该评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADN4651/ADN4652，并实现器件两端之间的电气隔离。ADN4651/ADN4652各端上需提供3.3 V或2.5 V的跳线可选电源。使用片上LDO，采用外部3.3 V电源可以提供2.5 V电源。

ADN4650/ADN4651/ADN4652数据手册提供ADN4651/ADN4652的完整信息，使用评估板时应同时参考用户指南UG-900与数据手册。
