- 制造厂商：AD
- 产品类别：LVDS-MLVDS
- 技术类目：隔离式LVDS
- 功能描述：5 kV rms、600 Mbps双通道Tx或Rx通道LVDS隔离器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADN4650/ADN4651/ADN46521均为信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达600 Mbps，并且具有极低的抖动。
该器件集成ADI公司的iCoupler技术，增强了高速工作性能，可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电气隔离。该技术可实现LVDS信号链的直接隔离。
该器件提供多种通道配置，ADN4651/ADN4652上的LVDS接收器内置故障安全机制，确保当输入浮动、短路或端接但没有驱动时，对应LVDS驱动器输出为逻辑1。
LVDS和隔离电路采用2.5 V电源，提供高速工作和低抖动。集成片上低压差稳压器(LDO)采用外部3.3 V电源可以提供需要的2.5 V电源。额定温度范围为宽工业温度范围，采用20引脚宽体SOIC封装，具有5 kV rms隔离或20引脚SSOP封装，具有3.75 kV rms隔离。
应用- 模拟前端(AFE)隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
- 针对LVDS提供隔离式串行外设接口(SPI)
- 5 kV rms/3.75 kV rms LVDS隔离器
- 符合TIA/EIA-644-A LVDS标准
- 多种双通道配置
- 最高600 Mbps开关速率，具有低抖动
- 传播延迟：4.5 ns（最大值）
- 峰峰值总抖动：151 ps（最大值，600 Mbps）
- 最大脉冲偏斜：100 ps
- 最大器件间偏斜：600 ps
- 2.5 V或3.3 V电源
- -75 dBc电源纹波抑制和毛刺抑制
- ±8 kV IEC 61000-4-2 ESD隔离栅保护
- 高共模瞬变抗扰度：>25 kV/μs
- 具有600 Mbps PRBS频率，符合EN55022 B类辐射标准
- 安全和法规认证（20引脚SOIC封装）
- UL：1分钟5000 V rms，符合UL 1577标准
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 424 V峰值
- 对于开路、短路和端接输入具有故障安全功能，确保输出高电平(ADN4651/ADN4652)
- 工作温度范围：−40°C至+125°C
- 选择封装和隔离选项

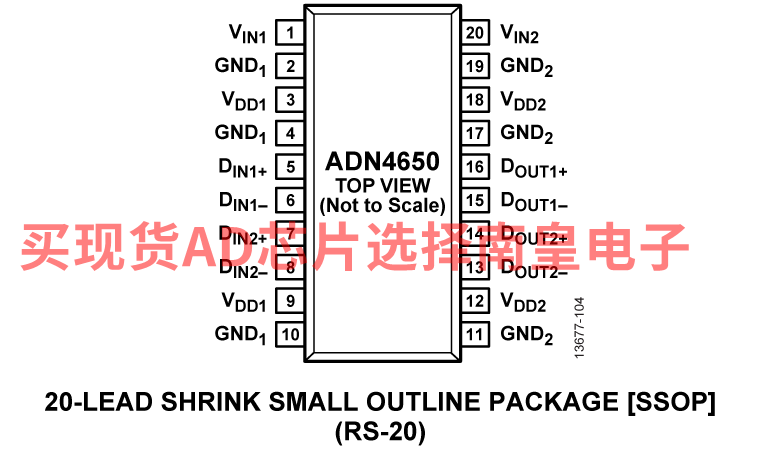

- 3.75 kV rms，采用高度集成的20引脚SSOP封装

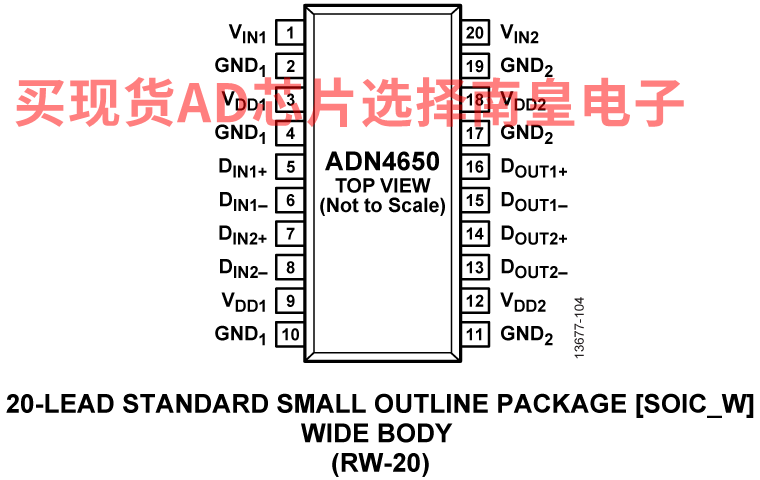

- 5 kV rms，采用20引脚SOIC封装和7.8 mm爬电距离/电气间隙
ADN4650BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：6.64（100-499个）；5.45（1000+个）
ADN4650BRSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：6.64（100-499个）；5.45（1000+个）
ADN4650BRWZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：7.38（100-499个）；6.05（1000+个）
ADN4650BRWZ-RL7，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：7.38（100-499个）；6.05（1000+个）
EVAL-ADN4650：ADN4650评估板
EVAL-ADN4650EB1Z支持快速而轻松地评估ADN4650低电压差分信号(LVDS)隔离器，无需使用外部元件。ADN4650采用ADI公司的iCoupler技术将2通道隔离器、LVDS接收器和驱动器集成到单通道、20引脚宽体SOIC封装中。它能以最高600 Mbps的数据速率工作，且具有极低的抖动。
该评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADN4650，并实现器件两端之间的电流隔离。ADN4650各端上需提供3.3 V或2.5 V的跳线可选电源。使用片上LDO，采用外部3.3 V电源可以提供2.5 V电源。
ADN4650数据手册提供ADN4650的完整信息，使用评估板时应同时参考用户指南UG-933与数据手册。
