ADN4621的基本参数
  • 制造厂商:AD
  • 产品类别:LVDS-MLVDS
  • 技术类目:隔离式LVDS
  • 功能描述:7.5 kV RMS/3.75 kV rms 双通道 LVDS 2.5 Gbps 隔离器(1 个反向通道)
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADN4621的产品详情:

ADN4620/ADN4621 均为双通道、信号隔离式、低压差分信号 (LVDS) 缓冲器,数据速率高达 2.5 Gbps,并且具有非常低的抖动。这些套件集成了亚德诺半导体技术(上海)有限公司的 iCoupler 技术,已针对高速运行进行了增强,可提供 LVDS 信号链的插入式电气隔离。与 LVDS 接收器和 LVDS 驱动器之间的 AC 耦合和/或电平转换允许隔离其他高速信号,例如电流模式逻辑 (CML)。

ADN4620/ADN4621 包括一种刷新机制,用于监控输入和输出状态,并确保它们在没有数据转换的情况下(例如在通电时)保持不变。为了以低抖动实现低功耗和高速运行,隔离器电路采用 1.8 V 电源,3.3 V 电源用于 LVDS 接收器,以支持全共模范围,输入电压范围为(输入共模+差分输入电压)0 V 至 2.4 V,如数据手册中的表 2 所示。

这些器件的额定温度范围为宽工业温度范围,采用紧凑型 SSOP 封装,具有 5.3 mm 爬电距离(在交流电源电压下实现强化绝缘)。

应用

  • 模拟前端隔离
  • 数据平面隔离
  • 隔离高速时钟和数据链路
  • 多千兆位序列化/反序列化 (SERDES)
  • PCB 对 PCB 光纤更换(例如:短距离光纤)

受美国专利第 7,075,329、9,941,565、以及 10,205,442 号保护。其他产品专利正在申请中。

ADN4621的优势和特点:
  • 3.75 kV rms LVDS 隔离器
  • 符合 TIA/EIA-644-A LVDS 信号电平标准
  • 双通道配置(ADN4620:2 + 0,ADN4621:1 + 1)
  • 任何数据速率支持高达 2.5 Gbps 开关频率,具有低抖动特性
    • 两个通道的总带宽为 5 Gbps
    • 2.15 ns 典型传播延迟
    • 典型抖动:0.82 ps rms(随机),40 ps(总峰峰值)
  • 低功耗 1.8 V 电源和用于 I/O 的 3.3 V 电源
  • ±7 kV IEC 61000-4-2 ESD 隔离栅保护
  • 高共模瞬变抗扰度:70 kV/μs 典型值
  • 安全和法规认证(20 引脚窄间距小外型 [SSOP] 封装)
    • UL(申请中):1 分钟 3750 V rms,符合 UL 1577
    • CSA 元件验收通知 5A(申请中)
    • VDE 合规证书,强化绝缘(申请中)
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 1500 VPEAK(最大工作绝缘电压)
  • 使能或禁用刷新(低速输出正确性检查)
  • 工作温度范围:−40°C 至 +125°C
  • 紧凑型 SSOP 封装,爬电距离为 5.3 mm
ADN4621具体的完整产品型号参数及价格(美元):

ADN4621BRIZ,封装:SOIC INCREASED CREEPAGE,包装形式及数量:托盘,100,工作温度:-40 to 125C,AD官网报价:

ADN4621BRIZ-RL,封装:SOIC INCREASED CREEPAGE,包装形式及数量:卷带,500,工作温度:-40 to 125C,AD官网报价:

ADN4621BRSZ,封装:20-Lead SSOP,包装形式及数量:管装,66,工作温度:-40 to 125C,AD官网报价:11.48(100-499个);9.9(1000+个)

ADN4621BRSZ-RL,封装:20-Lead SSOP,包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:11.48(100-499个);9.9(1000+个)

轻松满足您的AD芯片采购需求

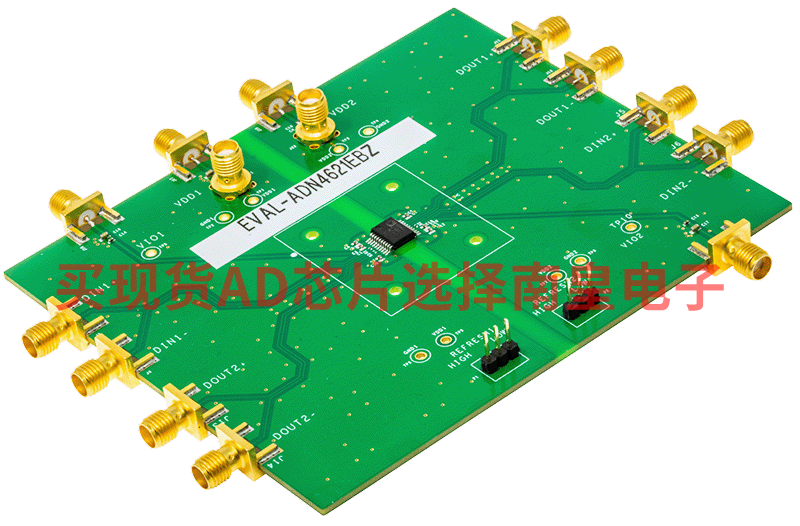

ADN4621的评估套件:

EVAL-ADN4621:评估 ADN4621 3.75 kV RMS、双通道 LVDS 2.5 千兆位隔离器

EVAL-ADN4620EBZ 和 EVAL-ADN4621EBZ 支持快速而轻松地评估 ADN4620/ADN4621 低电压差分信号 (LVDS) 隔离器,无需使用外部元件。ADN4620/ADN4621 采用亚德诺半导体技术(上海)有限公司的 iCoupler 技术将 2 通道隔离器、LVDS 接收器和驱动器集成到单通道、20 引脚 SSOP 封装中。ADN4620/ADN4621 支持高达 2.5 Gbps 的数据速率,且具有低抖动。

EVAL-ADN4620EBZ/EVAL-ADN4621EBZ 的每个隔离器端具有单独的接地和电源层,且 ADN4620/ADN4621的每一端需要单独的 1.8 V 电源。利用该隔离设计可评估 ADN4620/ADN4621,并实现器件两端之间的电气隔离。端 1(以及 ADN4621 的端 2)上需要额外提供 3.3 V 电源。

有关 ADN4620/ADN4621 的完整详细信息,请参阅 ADN4620/ADN4621 数据手册,在使用 EVAL-ADN4620EBZ或EVALADN4621EBZ 时,必须同时参阅该数据手册和用户指南。
