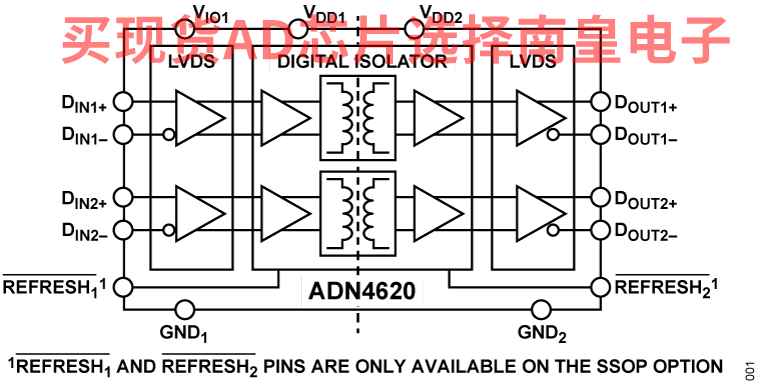

ADN4620/ADN4621均为双通道、信号隔离式、低压差分信号 (LVDS) 缓冲器，数据速率高达 2.5 Gbps，并且具有非常低的抖动。这些套件集成了亚德诺半导体技术（上海）有限公司的 iCoupler 技术，已针对高速运行进行了增强，可提供 LVDS 信号链的插入式电气隔离。与 LVDS 接收器和 LVDS 驱动器之间的 AC 耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑 (CML)。

ADN4620/ADN4621 包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下（例如在通电时）保持不变。为了以低抖动实现低功耗和高速运行，隔离器电路采用 1.8 V 电源，3.3 V 电源用于 LVDS 接收器，以支持全共模范围，输入电压范围为（输入共模+差分输入电压）0 V 至 2.4 V，如数据手册中的表 2 所示。

这些器件的额定温度范围为宽工业温度范围，采用紧凑型 SSOP 封装，具有 5.3 mm 爬电距离（在交流电源电压下实现强化绝缘）。

应用

• 模拟前端隔离
• 数据平面隔离
• 隔离高速时钟和数据链路
• 多千兆位序列化/反序列化 (SERDES)
• PCB 对 PCB 光纤更换（例如：短距离光纤）

受美国专利第 7,075,329、9,941,565、以及 10,205,442 号保护。其他产品专利正在申请中。

• 3.75 kV rms LVDS 隔离器
• 符合 TIA/EIA-644-A LVDS 信号电平标准
• 双通道配置（ADN4620：2 + 0，ADN4621：1 + 1）
• 任何数据速率支持高达 2.5 Gbps 开关频率，具有低抖动特性
  • 两个通道的总带宽为 5 Gbps
  • 2.15 ns 典型传播延迟
  • 典型抖动：0.82 ps rms（随机），40 ps（总峰峰值）
• 低功耗 1.8 V 电源和用于 I/O 的 3.3 V 电源
• ±7 kV IEC 61000-4-2 ESD 隔离栅保护
• 高共模瞬变抗扰度：70 kV/μs（典型值）

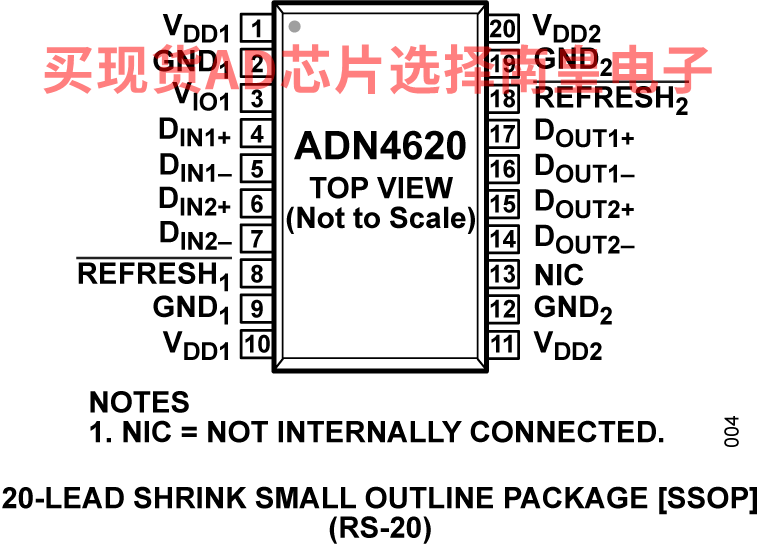

• 安全和法规认证（20 引脚窄间距小外型 [SSOP] 封装）
  • UL（申请中）：1 分钟 3750 V rms，符合 UL 1577
  • CSA 元件验收通知 5A（申请中）
  • VDE 合规证书，强化绝缘（申请中）
    • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
    • VIORM = 1500 VPEAK（最大工作绝缘电压）
• 使能或禁用刷新（低速输出正确性检查）
• 工作温度范围：−40°C 至 +125°C
• 紧凑型 SSOP 封装，爬电距离为 5.3 mm

ADN4620BRIZ，封装：SOIC INCREASED CREEPAGE，包装形式及数量：托盘，100，工作温度：-40 to 125C，AD官网报价：

ADN4620BRIZ-RL，封装：SOIC INCREASED CREEPAGE，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：

ADN4620BRSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 125C，AD官网报价：11.48（100-499个）；9.9（1000+个）

ADN4620BRSZ-RL，封装：20-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：11.48（100-499个）；9.9（1000+个）

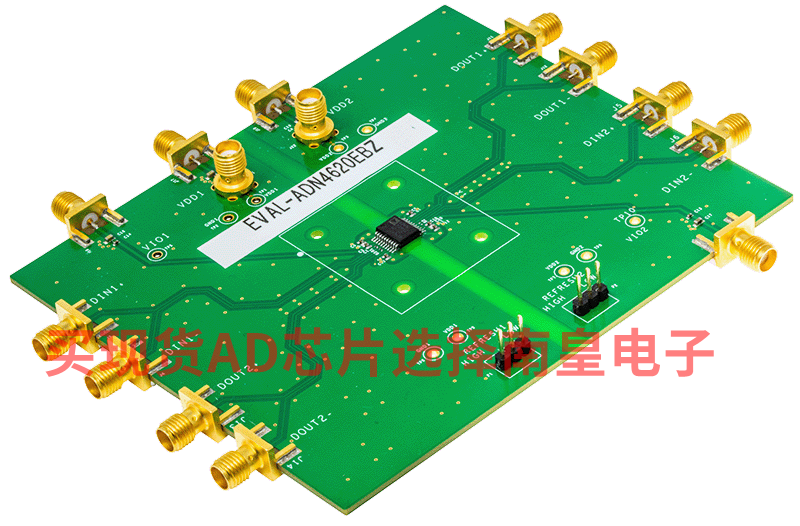

EVAL-ADN4620：评估 ADN4620 3.75 kV RMS、双通道 LVDS 2.5 千兆位隔离器

EVAL-ADN4620EBZ 和 EVAL-ADN4621EBZ 支持快速而轻松地评估 ADN4620/ADN4621 低电压差分信号 (LVDS) 隔离器，无需使用外部元件。ADN4620/ADN4621 采用亚德诺半导体技术（上海）有限公司公司的 iCoupler 技术将 2 通道隔离器、LVDS 接收器和驱动器集成到单通道、20 引脚 SSOP 封装中。ADN4620/ADN4621 支持高达 2.5 Gbps 的数据速率，且具有低抖动。

EVAL-ADN4620EBZ/EVAL-ADN4621EBZ 的每个隔离器端具有单独的接地和电源层，且 ADN4620/ADN4621 的每一端需要单独的 1.8 V 电源。利用该隔离设计可评估 ADN4620/ADN4621，并实现器件两端之间的电气隔离。端 1（以及 ADN4621 的端 2）上需要额外提供 3.3 V 电源。

有关 ADN4620/ADN4621 的完整详细信息，请参阅 ADN4620/ADN4621 数据手册，在使用 EVAL-ADN4620EBZ 或 EVALADN4621EBZ 时，必须同时参阅该数据手册和用户指南。
