ADN4612是一款与协议无关的12 × 12异步数字交叉点开关，拥有12路差分PECL/CML兼容输入和12路差分CML输出。

ADN4612针对NRZ（不归零）信令进行了优化，每个端口的数据速率最高达11.3 Gbps。各端口均提供可编程输入均衡、信号丢失检测、可编程输出摆幅和输出预加重/去加重。

ADN4612非阻塞式开关内核采用12 × 12纵横式结构，通过串行控制接口支持独立通道开关。ADN4612具有低延时和极低的通道间偏斜特性。

ADN4612采用88引脚LFCSP封装，工作温度范围为?40°C至+85°C。

应用

• 光网络交换
• 10 G背板以太网（10GBASE-KR，802.3ap）
• XLAUI/CAUI (802.3ba)
• SONET OC-192 / STM-64x
• 1×、2×、4×、8×和10×光纤通道

• 每端口的NRZ数据速率：DC至11.3 Gbps
• 多次恒定可编程接收均衡
  • 补偿25英寸的FR408（速率10.3125 Gbps）
  • 补偿15英寸的FR408（速率11.3 Gbps）
• 6抽头可编程发射前馈均衡(FFE)
  • 补偿15英寸的FR408（速率10.3125 Gbps）
  • 补偿10英寸的FR408（速率11.3 Gbps）
• 低功耗
  • 2.5 V时每通道消耗150 mW（输出使能）
• 12 × 12, 完全差分、非阻塞式阵列
• 双级连接编程
• 2引脚可选连接映射
• 每通道均提供信号丢失检测
• 灵活的输出端接电源范围为1.8 V至3.3 V
• 欲了解更多特性，请参考数据手册

ADN4612ACPZ，封装：88-Lead LFCSP (12mm x 12mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：40.25（100-499个）；33.54（1000+个）

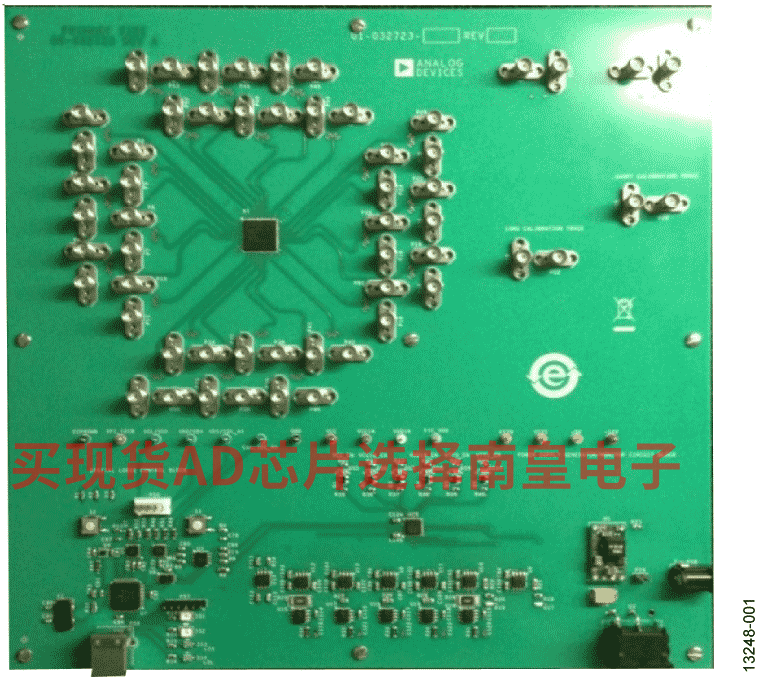

EVAL-ADN4612：ADN4612评估板

ADN4612评估板用户指南介绍了ADN4612评估板的设置与一般用途。本文档中包括快速入门指南、硬件配置说明和软件安装说明。

ADN4612评估板通过顶部SMA连接器提供对ADN4612所有12个差分输入端口以及12个差分输出端口的访问。每对输入和输出都通过0.1 μF电容交流耦合。

显示完全配有SMA连接器的评估板示例。该板仅附带八个已安装的SMA连接器。拧下SMA连接器，然后将其重新连接到所需位置，即可移动到该板上的48个位置之一。客户可以从几个不同的来源购买其他40个SMA连接器并连接配置齐全的板连接器。本用户指南中的物料清单部分提供了SMA连接器产品型号，即Molex 73251-1851或同等型号。

所有微带线（顶层）传输线路都使用符合RoHS标准的Megtron-6电介质。差分传输线路对宽10 mil，间距为7.5 mil，设计为具有100 Ω的差分特性阻抗。带状线（中层）传输线路采用符合RoHS标准的FR-4材料。
