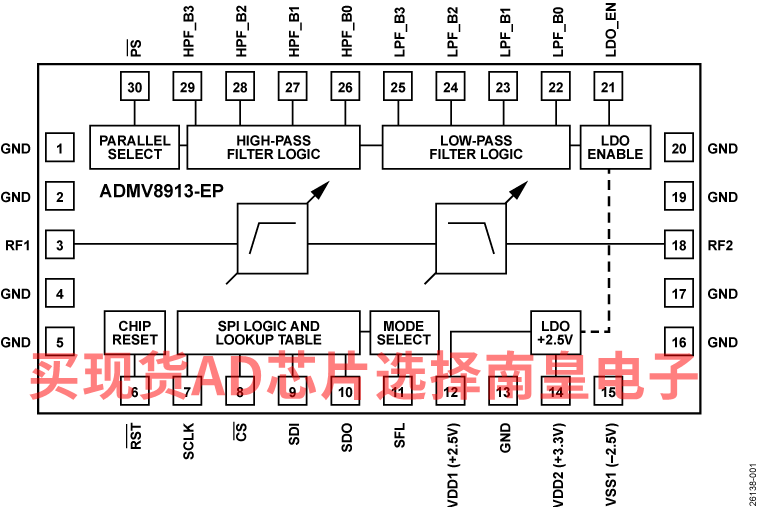

ADMV8913是一款完整的单片式微波集成电路，具有可选的数字工作频率。该器件集成了一个高通滤波器和一个低通滤波器，可在7至12 GHz频率范围内实现通带响应。

ADMV8913采用灵活的架构，可以独立控制高通和低通滤波器的3 dB截止频率(f3dB)。每个滤波器的数字逻辑控制的宽度为4位（16种状态），通过控制片内电抗元件来调节f3dB。典型插入损耗为5 dB，宽带抑制为35 dB，非常适合用于最大限度地降低系统谐波。

这款可调谐滤波器可用作大型开关滤波器组和腔体调谐滤波器的小型替代方案，可以在先进的通信应用中提供动态可调的解决方案。

应用

• 测试与测量设备
• 军用雷达和电子战/电子对抗
• 卫星通信
• 工业和医疗设备

• 数字可调谐、3dB上下截止频率
• 优化宽带抑制：35 dB
• 以单芯片替代分立式滤波器组

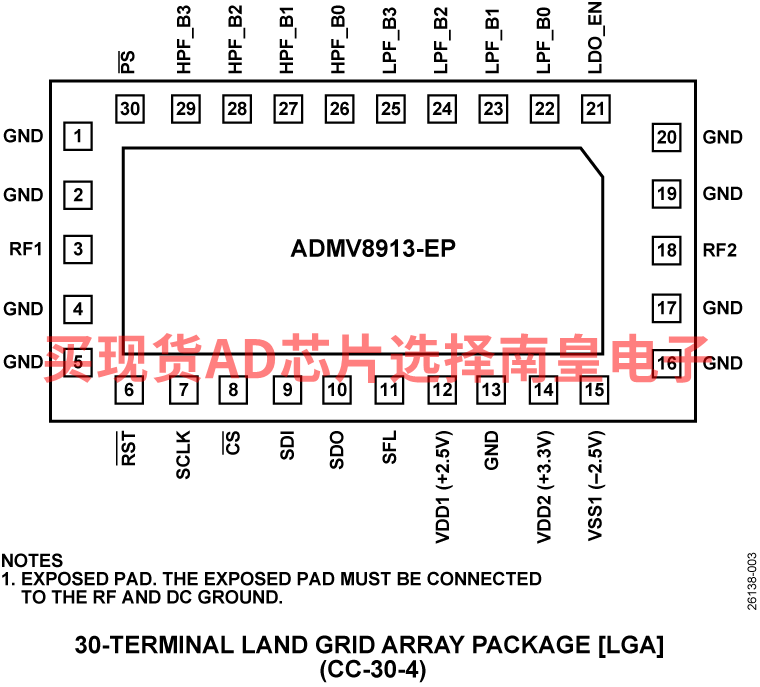

• 紧凑型6 × 3 x 0.89 mm LGA封装

• 下载ADMV8913-EP数据手册
• 军用温度范围（如−55°C至+105°C）
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供

ADMV8913SCCZ-EP，封装：30-lead LGA (6 mm × 3 mm × 0.89mm)，包装形式及数量：Cut Tape,1000，工作温度：-55 to 105C，AD官网报价：62.73（100-499个）；57.42（1000+个）

ADMV8913SCCZ-EP-R2，封装：30-lead LGA (6 mm × 3 mm × 0.89mm)，包装形式及数量：卷带，250，工作温度：-55 to 105C，AD官网报价：57.42（1000+个）

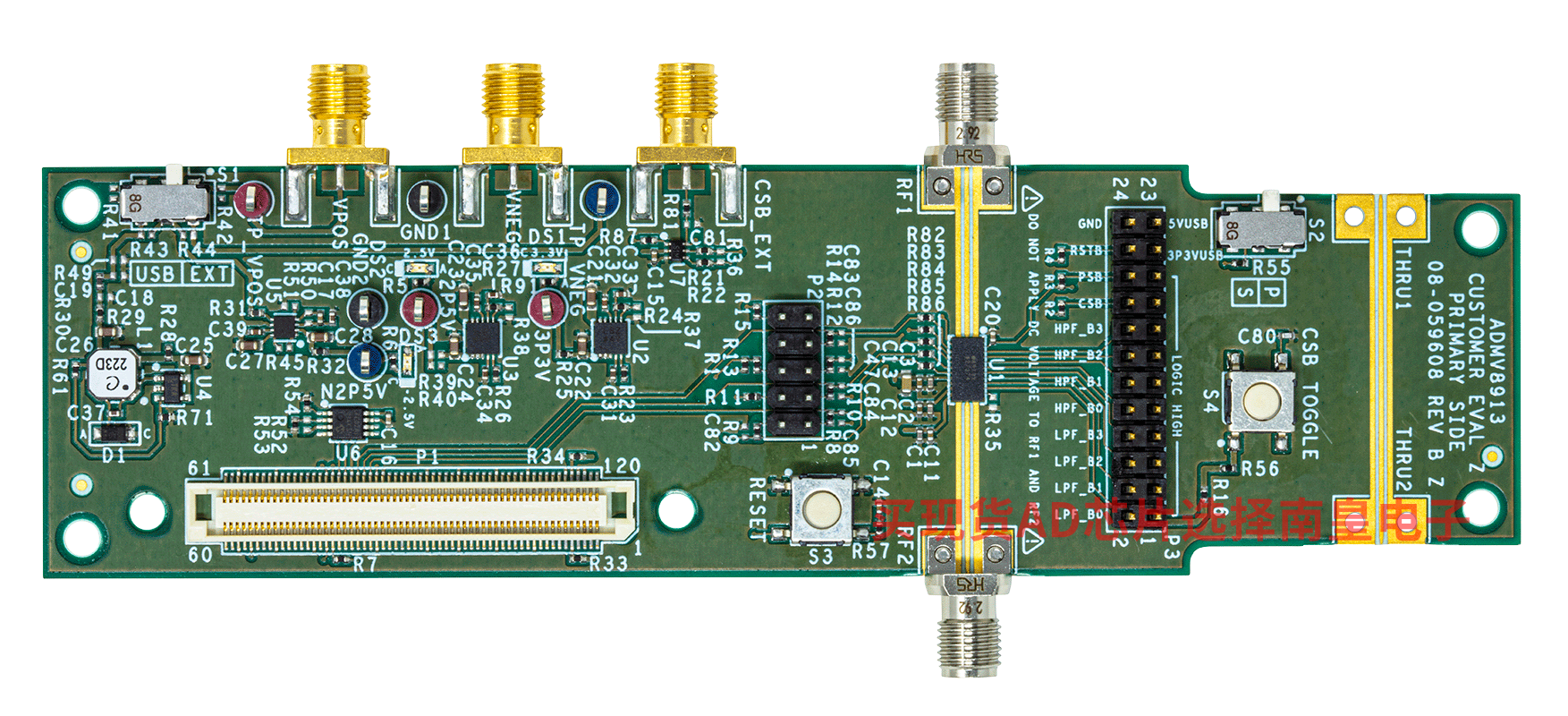

EVAL-ADMV8913：评估 ADMV8913 X 波段、数字可调、高通滤波器和低通滤波器

ADMV8913-EVALZ 可用于评估 ADMV8913 数字可调、高通滤波器 (HPF) 和低通滤波器 (LPF)。ADMV8913-EVALZ 集成了 ADMV8913 芯片、负电压发生器、低压降 (LDO) 调节器，以及连接 EVAL-SDP-CS1Z (SDP-S) 系统演示平台 (SDP) 的接口，可实现简单高效的评估。负电压发生器和 LDO 稳压器允许 ADMV8913 通过 SDP-S 的由 PC 提供 5 V USB 电源电压，或使用两个外部电源供电。

ADMV8913 是一款完全单片微波集成电路 (MMIC)，具有数字可选的工作频率。该芯片具有集成的高通滤波器，后跟集成的低通滤波器，并允许 X 波段频率范围内的通带响应。该芯片可以使用并行逻辑接口或 4 线串行端口接口 (SPI) 进行编程。利用 SDP-S 控制器，用户可以通过 ADI 公司的分析、控制、评估 (ACE) 软件来连接 ADMV4530 SPI。

有关 ADMV8913 的完整详细信息，请参阅 ADMV8913 数据手册，在使用 ADMV8913-EVALZ 时，必须同时参阅该数据手册和本用户指南。
