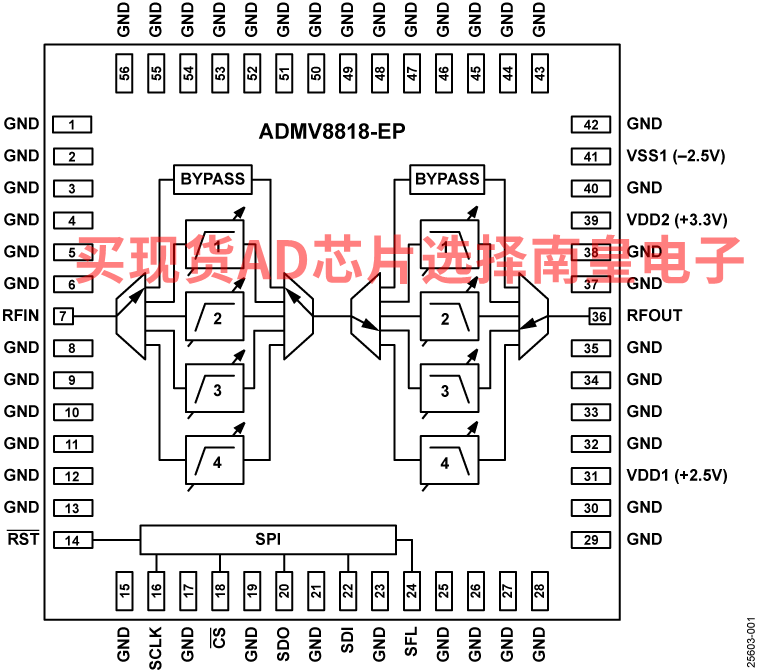

ADMV8818是一款单片式微波集成电路(MMIC)，具有可选的数字工作频率。此器件配有4个独立控制的高通滤波器(HPF)和4个独立控制的低通滤波器(LPF)，工作频率范围为2 GHz至18 GHz。

ADMV8818采用灵活的架构，可以独立控制高通和低通滤波器的3 dB截止频率(f3dB)，以产生高达4 GHz带宽。每个滤波器的数字逻辑控制的宽度为4位（16种状态），通过控制片内电抗元件来调节f3dB。典型插入损耗为9 dB，宽带抑制为35 dB，非常适合用于较大限度地降低系统谐波。

这款可调谐滤波器可用作大型开关滤波器组和腔体调谐滤波器的小型替代方案，可以在先进的通信应用中提供动态可调的解决方案。

应用

• 测试与测量设备
• 军用雷达、电子战和电子对抗
• 卫星通信和航空航天
• 工业和医疗设备

• 数字可调谐、多倍频程、高通和低通调谐
• 在高达4 GHz带宽内，提供独立的3 dB频率控制
• 优化宽带抑制：35 dB
• 以单芯片替代分立式滤波器组

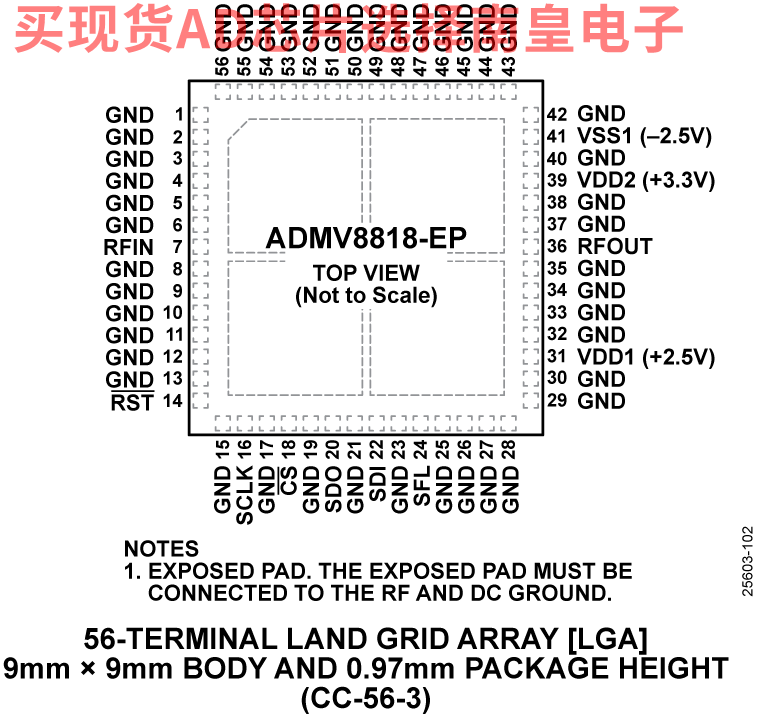

• 紧凑的9 mm × 9 mm 56引脚LGA封装

• 支持防务和航空航天应用（AQEC标准）
• 军用温度范围：–55°C至+105°C
• 受控制造基线
• 唯一封装和测试厂
• 唯一制造厂
• 产品变更通知
• 认证数据可应要求提供
• V62/21604

ADMV8818SCCZ-EP，封装：56-Terminal Land Grid Array [LGA] (9 mm × 9 mm)，包装形式及数量：托盘，260，工作温度：-55 to 105C，AD官网报价：

ADMV8818SCCZ-EP-P7，封装：56-Terminal Land Grid Array [LGA] (9 mm × 9 mm)，包装形式及数量：Cut Tape,0，工作温度：-55 to 105C，AD官网报价：

ADMV8818SCCZ-EP-R2，封装：56-Terminal Land Grid Array [LGA] (9 mm × 9 mm)，包装形式及数量：卷带，250，工作温度：-55 to 105C，AD官网报价：

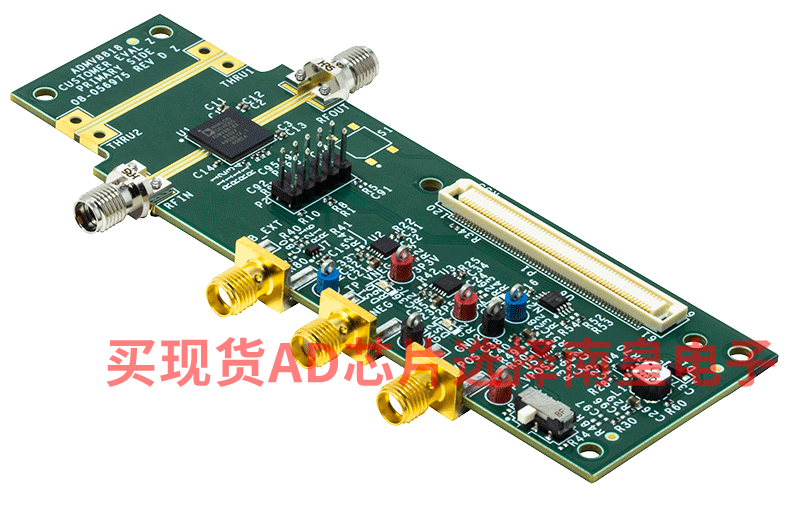

EVAL-ADMV8818：评估 ADMV8818，一款 2 GHz 至 18 GHz、数字可调、高通和低通滤波器

ADMV8818-EVALZ可用于评估ADMV8818数字可调谐的高通和低通滤波器。ADMV8818-EVALZ采用ADMV8818芯片、负电压发生器、低压差(LDO)稳压器，以及用于连接EVAL-SDP-CS1Z (SDP-S)系统演示平台(SDP)的接口，以实现简单高效的评估。负电压发生器和LDO稳压器允许ADMV8818通过SDP-S，由PC的5 V USB电源供电，或由两个外部电源供电。

ADMV8818是一款单片式微波集成电路(MMIC)，具有可选的数字工作频率。芯片具有4个独立控制的高通和低通滤波器，工作频率范围为2 GHz至18 GHz。芯片可通过四线式串行端口接口(SPI)进行编程。SDP-S控制器允许用户通过ADI的分析|控制|评估(ACE)软件与ADMV8818 SPI接口。

有关ADMV8818的完整详细信息，请参阅ADMV8818数据手册，在使用ADMV8818-EVALZ时，必须同时参阅该数据手册和用户指南。
