ADMV8416的基本参数

制造厂商：AD
产品类别：可调谐滤波器
技术类目：带通可调谐滤波器
功能描述：6.3 GHz至18 GHz、可调带通滤波器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADMV8416的产品详情：

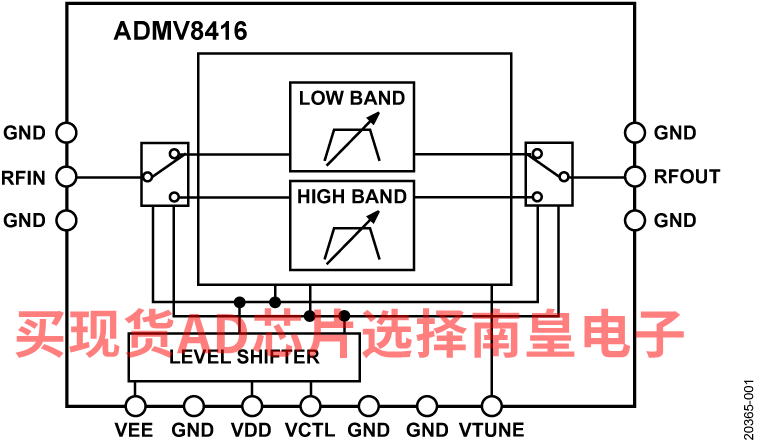

ADMV8416是一款单芯片微波集成电路(MMIC)可调带通滤波器，具有用户可选的通带频率。3 dB滤波器带宽约为15%的中心频率(fCENTER)，20 dB滤波器带宽为37%。此外，施加一个0 V至15 V的模拟fCENTER调谐电压后，fCENTER可在6.8 GHz至16.8 GHz范围内变化。可用通带转折频率(fCORNER)范围为6.3 GHz至18 GHz。这款可调谐滤波器可用作大型开关滤波器组和腔体调谐滤波器的小型替代方案。由于采用单芯片设计，该滤波器具有出色的颤噪性能并提供动态可调节解决方案。

应用

测试与测量设备
军用雷达和电子战 (EW) 系统
视频卫星 (VSAT) 通信

ADMV8416的优势和特点：

幅度建立：200 ns（典型值）
宽带抑制：≥20 dB
单芯片实现方案

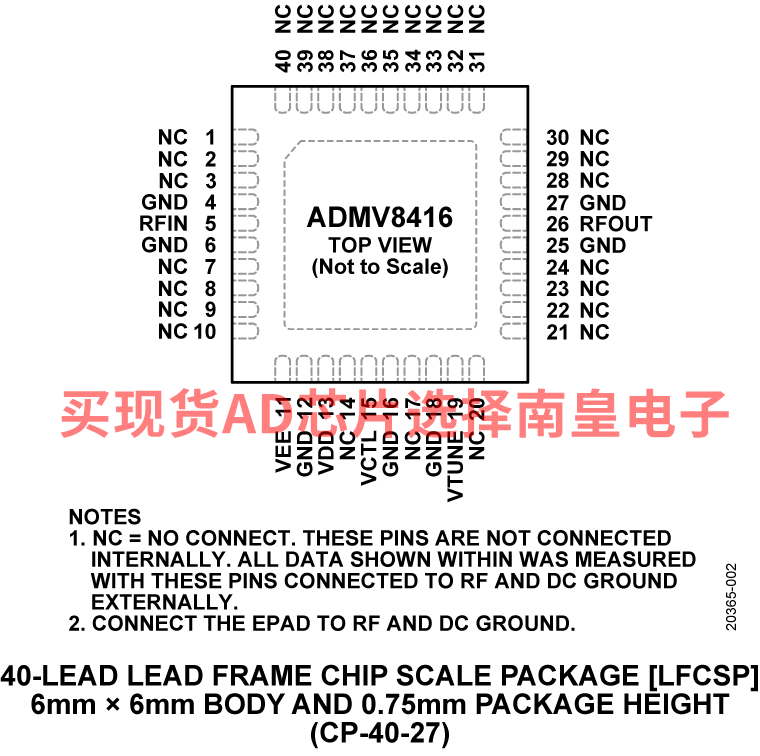

符合RoHS标准的40引脚、6 mm × 6 mmLFCSP封装

ADMV8416具体的完整产品型号参数及价格（美元）：

ADMV8416ACPZ，封装：40-Lead LFCSP (6mm x 6mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：94.88（100-499个）；87.86（1000+个）

ADMV8416ACPZ-R5，封装：40-Lead LFCSP (6mm x 6mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：94.88（100-499个）；87.86（1000+个）

ADMV8416的评估套件：

EVAL-ADMV8416：ADMV8416 评估板

ADMV8416-EVALZ/ADMV8432-EVALZ 评估板可帮助评估具有可选通带频率的 ADMV8416 和 ADMV8432 带通滤波器。

ADMV8416-EVALZ/ADMV8432-EVALZ 评估板在输入和输出端都有端接型 2.4 mm 连接器，可以有效地连接到测试设备和其他电路。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对最佳电路灵活性和性能优化了组件布置和电源旁路。

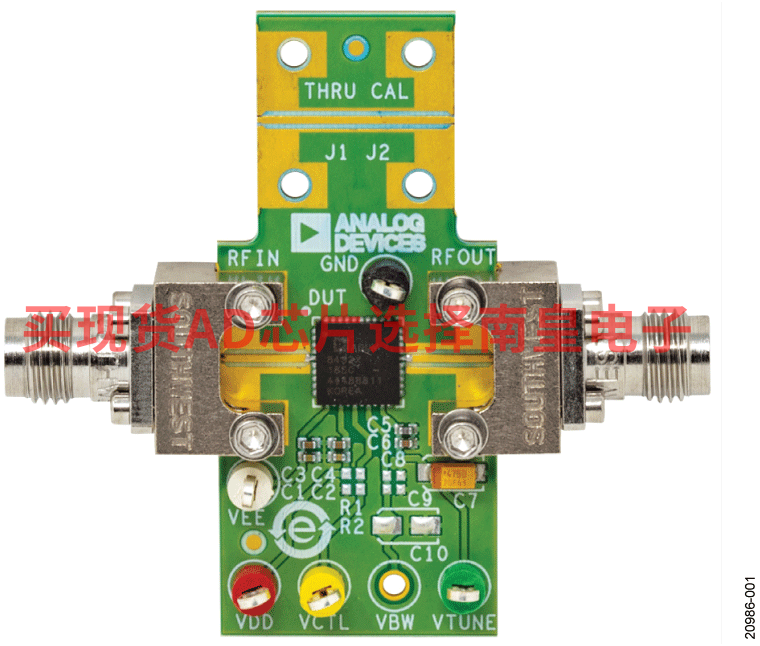

所有组件都放置在初级端。任何组件都不放置在次级端（见图 1 和图 2）。请注意，ADMV8432-EVALZ 评估板的标签为 ADMV8416-EVALZ。ADMV8416 和 ADMV8432 使用同一个印刷电路板 (PCB) 进行评估。

位于 www.analog.com 上的 ADMV8416 和 ADMV8432 数据手册提供了 ADMV8416 和 ADMV8432 的完整规格说明。使用这些评估板时，应参阅 ADMV8416 和 ADMV8432 数据手册，同时参阅本用户指南。

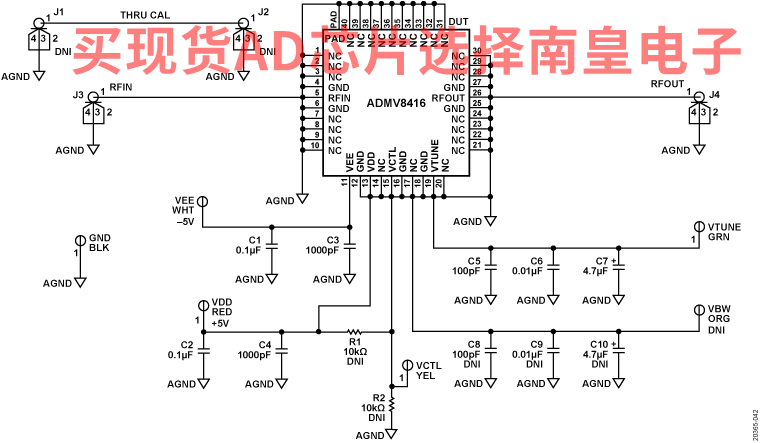

ADMV8416的电路图解：
