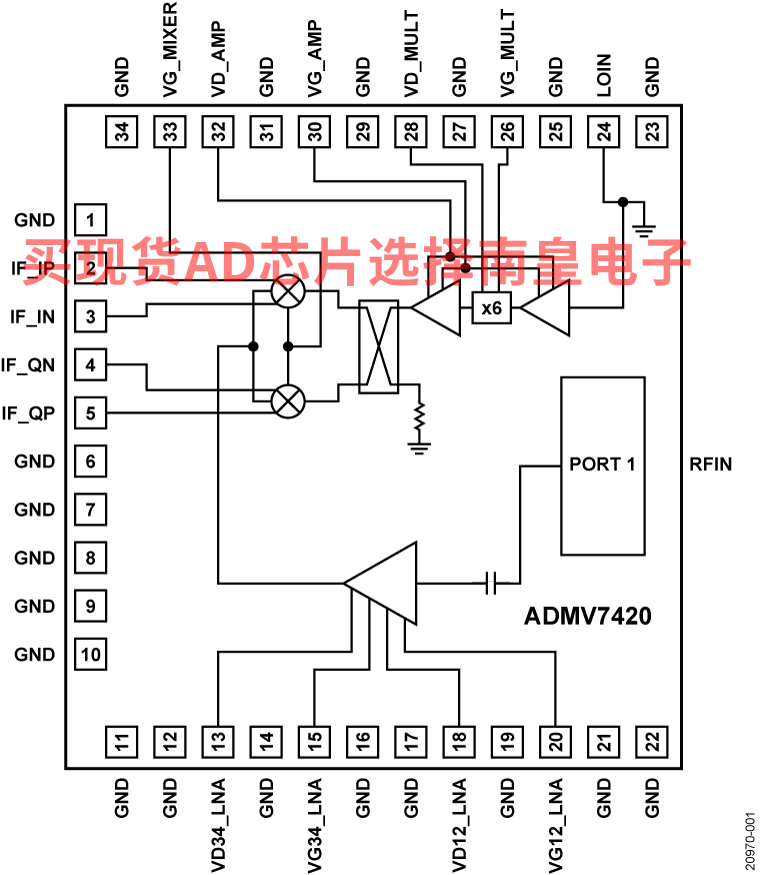

ADMV7420 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 下变频器，可在直流至 2 GHz 的中频 (IF) 输出范围和 81 GHz 至 86 GHz 的射频 (RF) 输入范围之间工作。该套件提供 10 dB 的小信号转换增益，以及 30 dBc 的镜像抑制。ADMV7420 在低噪声放大器之后使用镜像抑制混频器，该混频器由 6× 本地振荡器 (LO) 放大器驱动。针对直接转换应用提供差分 I 和 Q 混频器输出。或者，可以针对单端应用使用一个外部 90° 混合和两个外部 180° 混合来组合输出。

ADMV7420 采用完全集成的表面安装 34 端子 11 mm × 13 mm 芯片阵列小外形无铅腔面 (LGA_CAV) 封装。ADMV7420 的外壳工作温度范围为 ?40°C 至 +85°C。

应用

• E 频段通信系统
• 高容量无线回程
• 测试与测量
• 航空航天和防务

• 转换增益：10 dB（典型值）
• 镜像抑制：30 dBc（典型值）
• 噪声指数：5 dB（典型值）
• 输入 IP3：1 dBm（典型值）
• 输入 IP2：26 dBm（典型值）
• 输入 P1dB：−5 dBm（典型值）

• RFIN 时的 6× LO 泄漏：<−55 dBm（典型值）
• I/Q 幅度不平衡：0.5 dB（典型值）
• I/Q 相位不平衡：5°（典型值）
• 完全集成的表面安装 34 端子 11 mm × 13 mm LGA_CAV 封装

ADMV7420BCEZ，封装：34-Lead LGA_CAV (11mm x 13mm x 3.07 mm)，包装形式及数量：托盘，136，工作温度：-40 to 85C，AD官网报价：

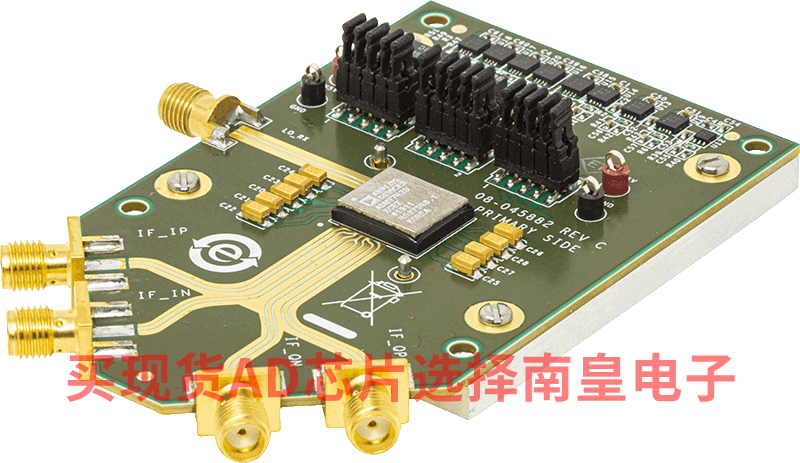

EVAL-ADMV7420：ADMV7420 评估板

ADMV7420-EVALZ 将 ADMV7420 与低压差 (LDO) 稳压器、电位计和波导背板结合在一起，可以快速轻松地评估 ADMV7420。利用 LDO 稳压器，可以由 ±5 V 直流电源为 ADMV7420 加电。

ADMV7420 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 下变频器，可在 81 GHz 至 86 GHz 的 RF 输入频率范围以及直流至 2 GHz 的中频 (IF) 输出频率范围内工作。

有关完整的详细信息，请参阅 ADMV7420 数据手册，在使用ADMV7420-EVALZ 时，必须同时参阅该数据手册和本用户指南。
