- 制造厂商:AD
- 产品类别:RF混频器
- 技术类目:I/Q上变频器/发送器
- 功能描述:E 频段升频器 SiP,81 GHz 至 86 GHz
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

ADMV7320 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 升频器,可在直流至 2 GHz 的中频 (IF) 输入范围和 81 GHz 至 86 GHz 的射频 (RF) 输出范围之间工作。该套件使用由 6× 本地振荡器 (LO) 倍频器驱动的镜像抑制混频器。混频器输出后接可变增益放大器 (VGA) 和功率放大器 (PA),提供 33 dB(典型值)的转换增益。提供差分 I 和 Q 混频器输入,并可通过适用于直接转换应用的差分 I 和 Q 基带波形进行驱动。或者,可以针对单端应用使用一个外部 90° 混合和两个外部 180 混合来驱动输入。
ADMV7320 采用完全集成的表面安装 50 端子 16.00 mm × 14.00 mm 芯片阵列小外形无铅腔面 (LGA_CAV) 封装。ADMV7320 的工作温度范围为 ?40°C 至 +85°C。
应用
- E 频段通信系统
- 高容量无线回程
- 测试与测量
- 航空航天和防务
- 最大转换增益:33 dB(典型值)
- 增益调节范围:40 dB(最小值)
- PSAT:增益 = 23.5 dB 和 19.5 dB 时为 26 dBm(典型值)
- OIP3:增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm(典型值)
- OP1dB:增益 = 23.5 dB 和 19.5 dB 时为 25 dBm(典型值)
- 内置功率检波器
- 用于 LO 调零的内置包络检波器
- 完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装
ADMV7320BCEZ,封装:50-Lead LGA_CAV (16mm x 14mm x 3.07 mm),包装形式及数量:托盘,102,工作温度:-40 to 85C,AD官网报价:

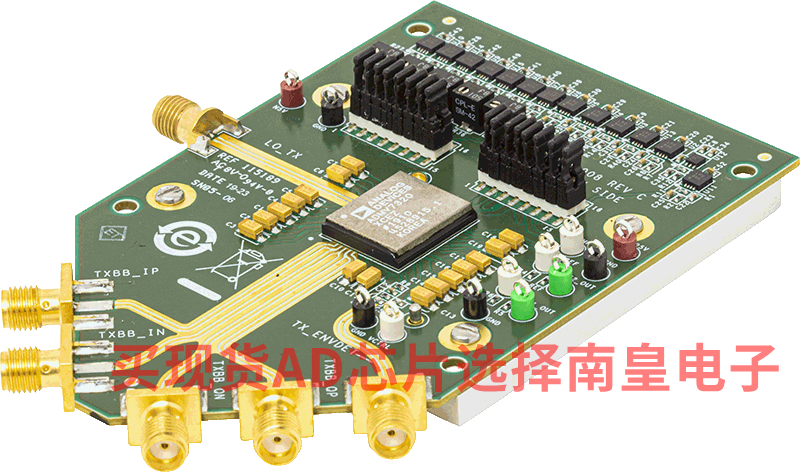

EVAL-ADMV7320:ADMV7320 评估板
ADMV7320-EVALZ 评估板将 ADMV7320 与低压差 (LDO) 稳压器、电位计和波导背板结合在一起,可以快速轻松地评估 ADMV7320。利用 LDO 稳压器,可以由 ±5 V 直流电源为 ADMV7320 加电。利用电位计,可以针对各个增益范围进行栅极调节。
ADMV7320 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 上变频器,工作频率范围为 81 GHz 至 86 GHz。
有关完整详细信息,请参阅 ADMV7320 数据手册,在使用 ADMV7320-EVALZ 时,必须同时参阅该数据手册和本用户指南。
