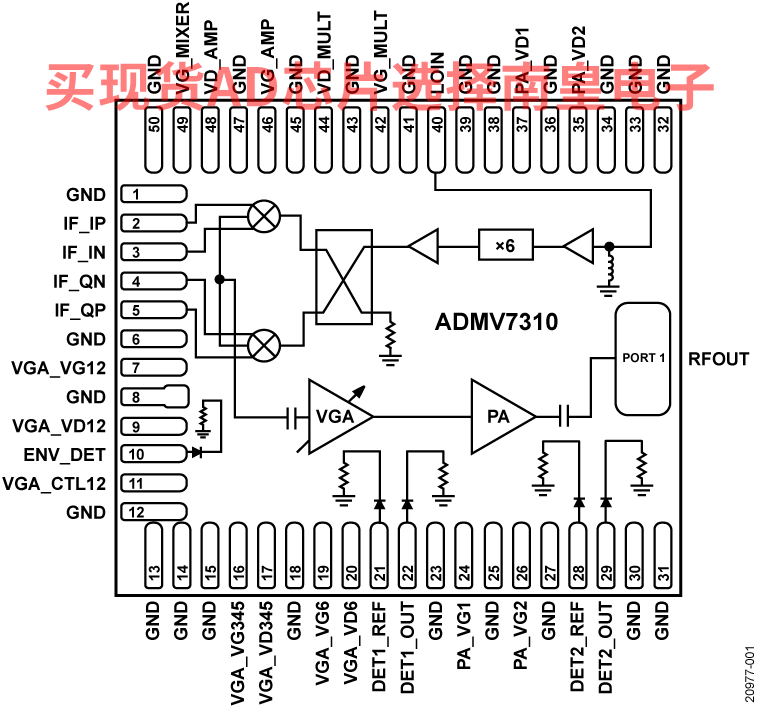

ADMV7310 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 升频器，可在直流至 2 GHz 的中频 (IF) 输入范围和 71 GHz 至 76 GHz 的射频 (RF) 输出范围之间工作。该套件使用由 6× 本地振荡器 (LO) 倍频器驱动的镜像抑制混频器。混频器输出后接可变增益放大器 (VGA) 和功率放大器 (PA)，提供 35 dB（典型值）的转换增益。提供差分 I 和 Q 混频器输入，并可通过适用于直接转换应用的差分 I 和 Q 基带波形进行驱动。或者，可以针对单端应用使用一个外部 90° 混合和两个外部 180° 混合来驱动输入。

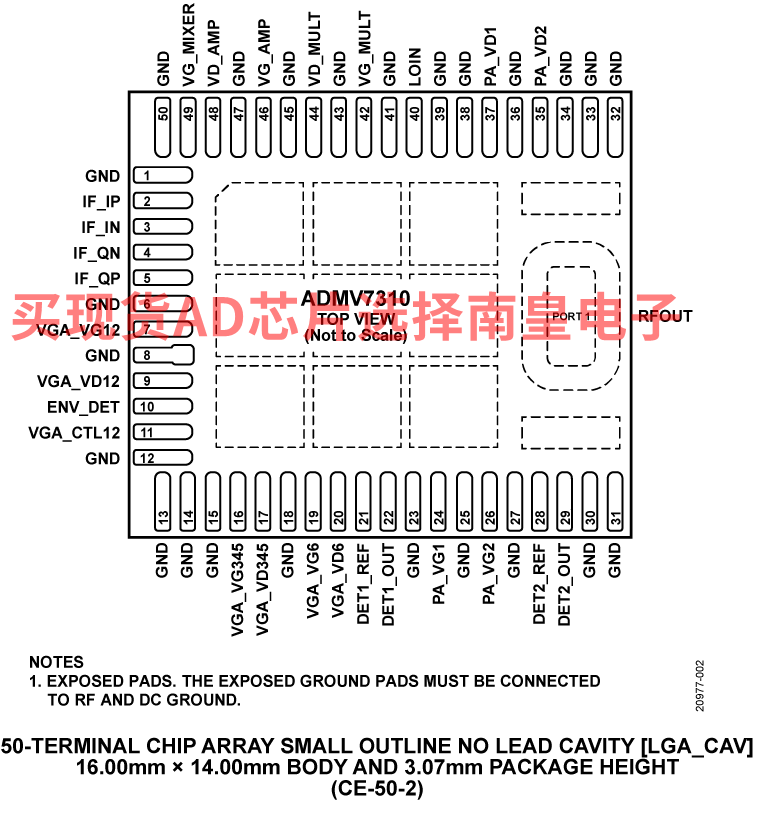

ADMV7310 采用完全集成的表面安装 50 端子 16.00 mm × 14.00 mm 芯片阵列小外形无铅腔面 (LGA_CAV) 封装。ADMV7310 的工作温度范围为 ?40°C 至 +85°C。

应用

• E 频段通信系统
• 高容量无线回程
• 测试与测量
• 航空航天和防务

• 最大转换增益：35 dB（典型值）
• 增益调节范围：40 dB（最小值）
• PSAT：增益 = 23.5 dB 和 19.5 dB 时为 26 dBm（典型值）
• OIP3：增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm（典型值）

• OP1dB：增益 = 23.5 dB 和 19.5 dB 时为 25 dBm（典型值）
• 内置功率检波器
• 用于 LO 调零的内置包络检波器
• 完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装

ADMV7310BCEZ，封装：50-Lead LGA_CAV (16mm x 14mm x 3.07 mm)，包装形式及数量：托盘，102，工作温度：-40 to 85C，AD官网报价：

EVAL-ADMV7310：ADMV7310 评估板

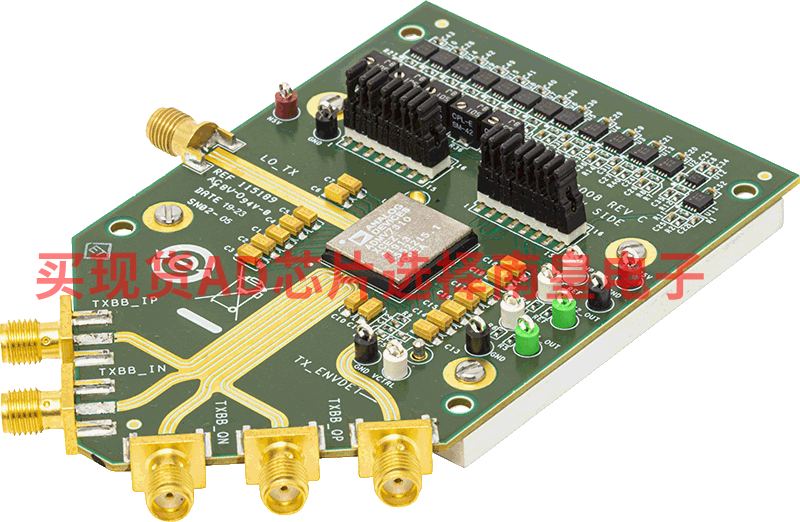

ADMV7310-EVALZ 评估板将ADMV7310 与低压差 (LDO) 稳压器、电位计和波导背板结合在一起，可以快速轻松地评估 ADMV7310。利用 LDO 稳压器，可以由 ±5 V 电源为 ADMV7310 加电。利用电位计，可以针对各个增益范围进行栅极调节。

ADMV7310 是一款完全集成的系统级封装 (SiP)同相/正交 (I/Q) 上变频器，可在直流至 2 GHz 的中频(IF) 输入范围和 71 GHz 至 76 GHz 的射频(RF) 输出范围之间工作。

位于 www.analog.com上的 ADMV7310 数据手册提供了 ADMV7310 的完整规格说明。在使用该评估板时，应参阅ADMV7310 数据手册，同时参阅本用户指南。
