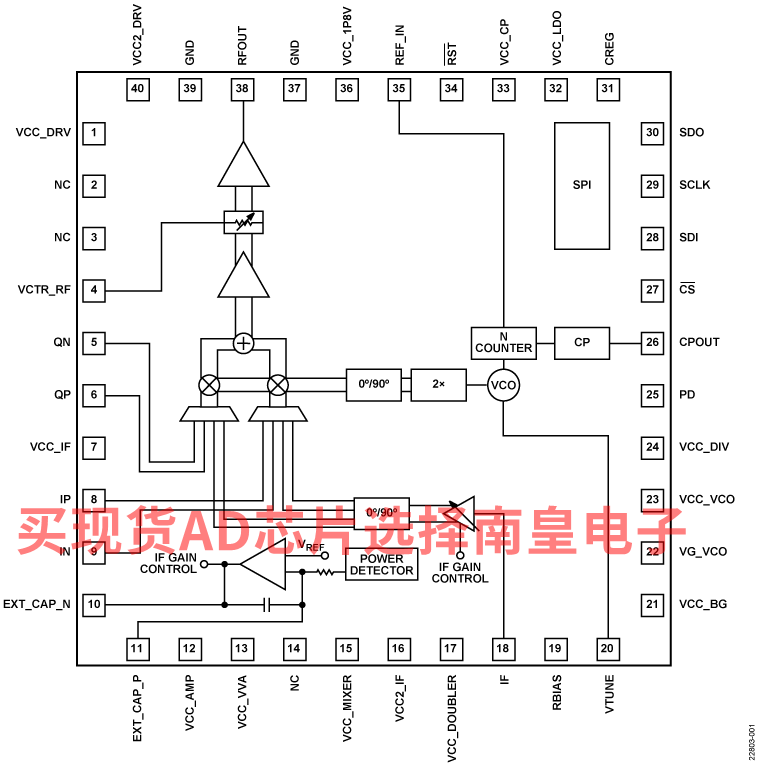

ADMV4530 是一款高度集成的上变频器，具有非常适合下一代 Ka 频段卫星通信的同相/正交 (I/Q) 混频器。

集成的低相位噪声、小数 N 分频锁相环 (PLL)，带有压控振荡器 (VCO) 和内部 2× 乘法器，可为 I/Q 混频器产生必要的片内本地振荡器 (LO) 信号，无需外部频率合成。VCO 使用内部自动校准例程，以便 PLL 可选择必要设置，并锁定大约 100 μs。

PLL 的单端参考输入以高达 500 MHz 的频率运行，并采用内部参考分频器和倍频器，以实现更高的灵活性。此外，相位频率检波器 (PFD) 比较频率可高达 250 MHz（对于整数模式）和 160 MHz（对于小数 N 分频模式）。

上变频器包含一个 I/Q 混频器，该混频器既可以在带宽为 500 MHz 的 I/Q 模式下运行，也可以在带宽高达 3 GHz 的 IF 模式下运行，从而支持各种射频架构以及与旧系统的向后兼容性。

增益和可变衰减级紧随 I/Q 混频器。该配置可实现 19 dBm 的最小 1 dB 压缩点 (P1dB)，从而无需外部增益级。

利用可编程 4 线串行端口接口 (SPI)，可以调整正交相位，以实现较佳的边带抑制。此外，SPI 允许在 IF 模式下对 LO 馈通进行调零。在 I/Q 模式下，可以通过向差分基带 I/Q 输入施加外部直流失调来对 LO 馈通进行调零。

IF 自动增益控制 (AGC) 调节 IF 可变增益放大器 (VGA)，以补偿输入功率变化。在正常操作期间，可以通过 SPI 启用或禁用此 AGC 功能。在正常操作期间禁用时，AGC 特性仅在关断模式下处理测试信号音，以跟踪温度变化。

ADMV4530 上变频器采用符合 RoHs 指令的 6 mm × 6 mm 40 端子岸面栅格阵列 (LGA) 封装。ADMV4530 在 −40°C 至 +85°C 的外壳温度范围内工作。

应用

• 卫星通信
• 点对点微波通信

• RF 输出频率范围：27 GHz 至 31 GHz
• 两种升频转换模式
  • 从差分基带 I/Q 直接进行升频转换（I/Q 模式）
  • 单上边带升频转换（IF 模式）
• 1 dB 带宽：500 MHz（I/Q 模式）
• 输入频率范围：2 GHz 至 3 GHz（IF 模式）
• 匹配的 50 Ω 单端 RF 输出
• 匹配的 50 Ω 单端 IF 输入

• 可编程基带 I/Q 共模电压
• 边带抑制和载波馈通优化
• RF 和 IF 组合增益动态范围：70 dB
• 可编程自动 IF 增益控制
• 可通过 3 线或 4 线 SPI 进行编程

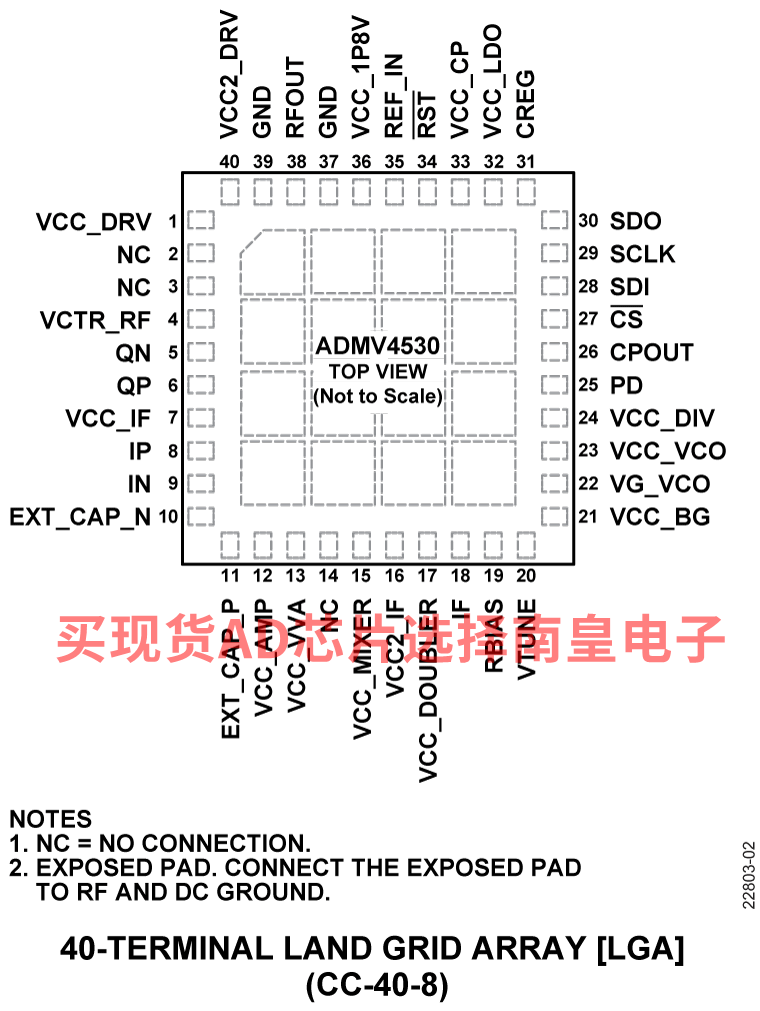

• 符合 RoHS 指令的 40 端子 6 mm × 6 mm LGA

ADMV4530ACCZ，封装：40-terminal LGA (6 mm × 6mm)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：47.73（100-499个）；39.74（1000+个）

ADMV4530ACCZ-RL7，封装：40-terminal LGA (6 mm × 6mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：47.73（100-499个）；39.74（1000+个）

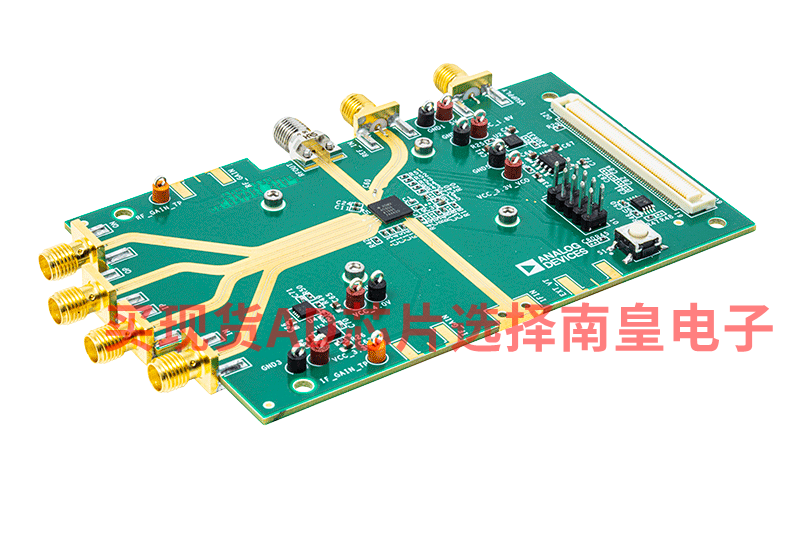

EVAL-ADMV4530：ADMV4530 评估板

ADMV4530IQ-EVALZ 和 ADMV4530IF-EVALZ 是用于 ADMV4530 的两个评估板，分别以同相/正交 (I/Q) 模式和中频 (IF) 模式工作。这两个板均包含具有低压差 (LDO) 稳压器的 ADMV4530 Ka 频段上变频器，以及用于连接 EVAL-SDP-CS1Z (SDP-S) 控制器板的接口，从而可以简单高效地评估 ADMV4530。利用板载 LDO 稳压器，可以通过单电源为 ADMV4530 加电。

ADMV4530 是一款高度集成的上变频器，具有非常适合下一代 Ka 频段卫星通信的 I/Q 混频器。可以使用一个 4 线串行端口接口 (SPI) 对该芯片进行编程。利用 SDP-S 控制器，用户可以通过 ADI 公司的分析控制评估 (ACE) 软件来连接 ADMV4530 SPI。

有关 ADMV4530 的完整详细信息，请参阅 ADMV4530 数据手册，在使用 ADMV4530IQ-EVALZ 和 ADMV4530IF-EVALZ 时，必须同时参阅该数据手册和本用户指南。
