ADMV4420是一款集成小数N分频频率合成器的高度集成式双平衡有源混频器，非常适合下一代K频段卫星通信。RF前端由集成RF巴伦和低噪声放大器(LNA)组成，以实现较佳7 dB单边带噪声系数，同时将外部元件减至较少。此外，高动态范围IF输出放大器提供36 dB的标称转换增益。

集成多核压控振荡器(VCO)的低相位噪声、小数N分频锁相环(PLL)和内部2倍倍频器，为双平衡混频器生成必要的片内LO信号，而无需外部频率合成。多核VCO使用内部自动校准程序，使PLL可以选择必要设置并在约400 μs内锁定。

PLL的参考输入采用差分激励的50 MHz晶振。或者，参考输入可由外部单端50 MHz源驱动。PLL的鉴频鉴相器(PFD)比较频率最高可达50 MHz。

ADMV4420采用硅锗(SiGe)、双极性互补金属氧化物半导体(BiCMOS)工艺制造，提供符合RoHS标准的32引脚、5 mm × 5 mm LFCSP封装，带有裸露焊盘。该器件的额定温度范围为−40°C至+85°C，采用5 V电源供电。

应用

• 卫星通信
• 点对点微波通信

• RF 前端集成了 RF 巴伦和 LNA
• 双平衡有源混频器，带高动态范围 IF 放大器
• 具有低相位噪声和多核 VCO 的小数 N 频率合成器
• 采用集成 LDO 稳压器的 5 V 电源供电
• 输出 P1dB：7 dBm
• 输出 IP3：16 dBm
• 转换增益：36 dB

• 噪声指数：7 dB
• RF 输入频率范围：16.95 GHz 至 22.05 GHz
• 内部 LO 频率范围：16.75 GHz 至 21.15 GHz
• IF 频率范围：900 MHz 至 2500 MHz
• 单端 50 Ω 输入阻抗和 75 Ω IF 输出阻抗
• 可通过 4 线 SPI 编程

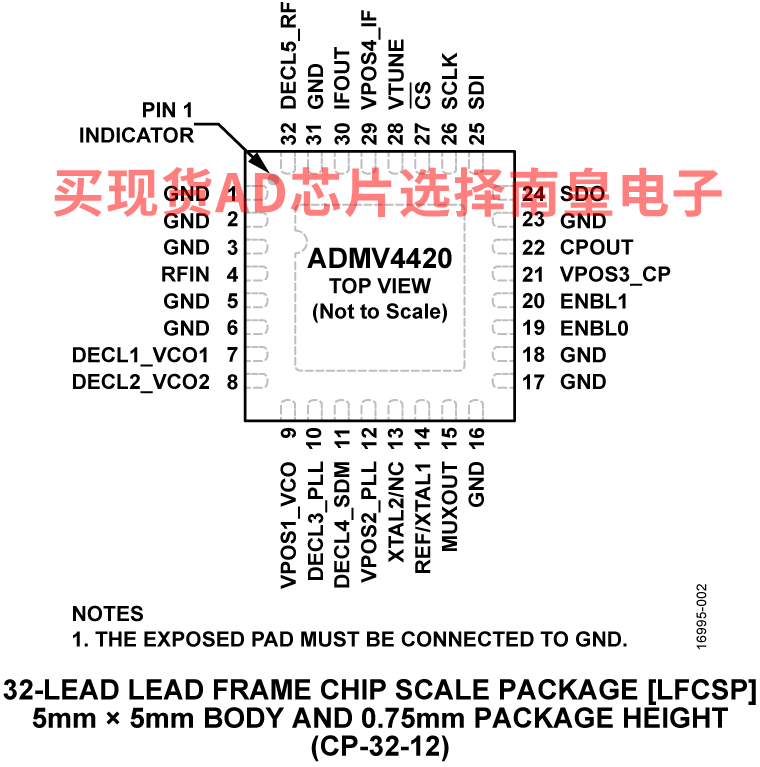

• 32 引脚, 5 mm × 5 mm LFCSP

ADMV4420ACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：42.64（100-499个）；35.38（1000+个）

ADMV4420ACPZ-R2，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：42.64（100-499个）；35.38（1000+个）

ADMV4420ACPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：42.64（100-499个）；35.38（1000+个）

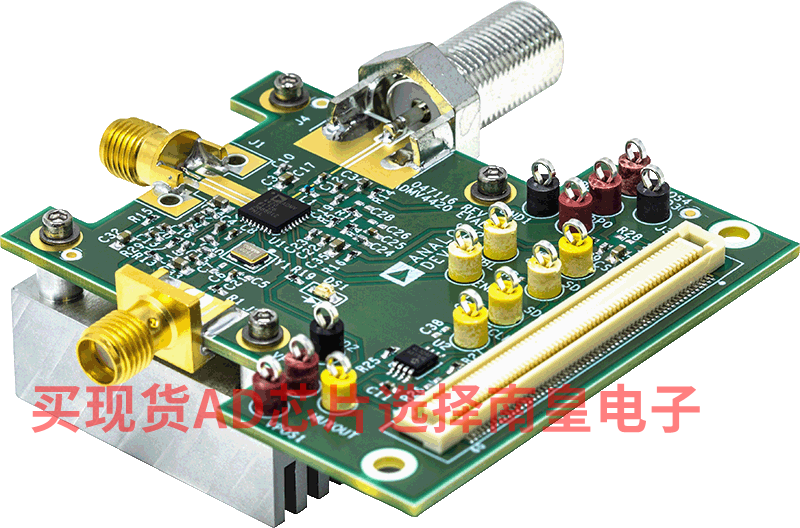

EVAL-ADMV4420：ADMV4420 评估板

ADMV4420 是一款高度集成的双平衡有源混频器，集成了小数 N 分频频率合成器，非常适合下一代 K 波段卫星通信。

射频（RF）前端由集成的 RF 巴伦和低噪声放大器（LNA）组成，可实现最佳的 7 dB 单边带噪声指数，同时较大限度地减少外部元件。此外，高动态范围中频（IF）输出放大器提供 36 dB 的标称转换增益。

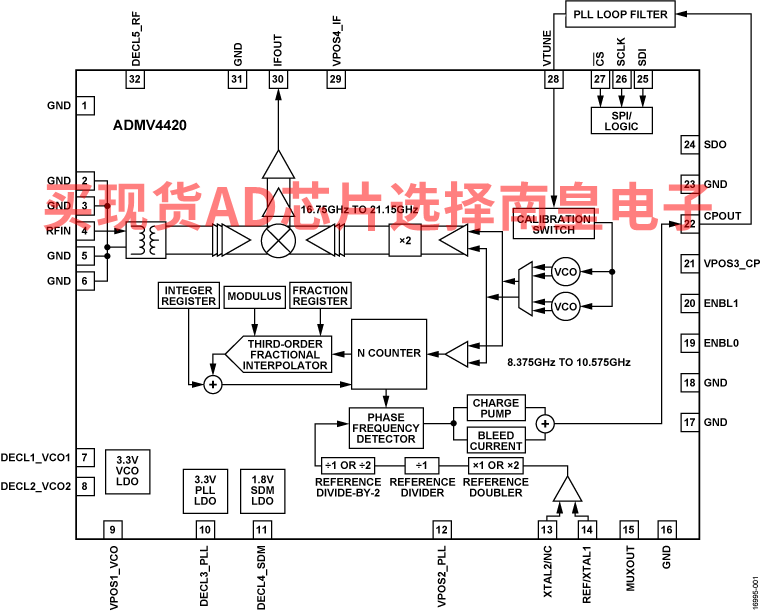

集成的低相位噪声、小数 N 分频锁相环（PLL），带有多核压控振荡器（VCO）和内部 2 倍乘法器，可为双平衡混频器产生必要的片内本地振荡器 LO 信号，无需外部频率合成。多核 VCO 使用内部自动校准程序，使得 PLL 可选择必要设置，并锁定约 400 μs。

评估板上 PLL 的参考输入采用差分激励的 50 MHz 晶体振荡器。或者，参考输入可以由外部单端基准电压源驱动。PLL 的相位频率检波器（PFD）比较频率最高可达 50 MHz。

ADMV4420 采用硅锗（SiGe）、双极互补金属氧化物半导体（BiCMOS）工艺制造，提供 32 引脚、符合 RoHS 标准的 5 mm × 5 mm LFCSP 封装，并带有裸露焊盘。该套件的额定温度范围为 -40°C 至 + 85°C，采用 5 V 电源供电。
